商住楼给排水毕业设计 62页

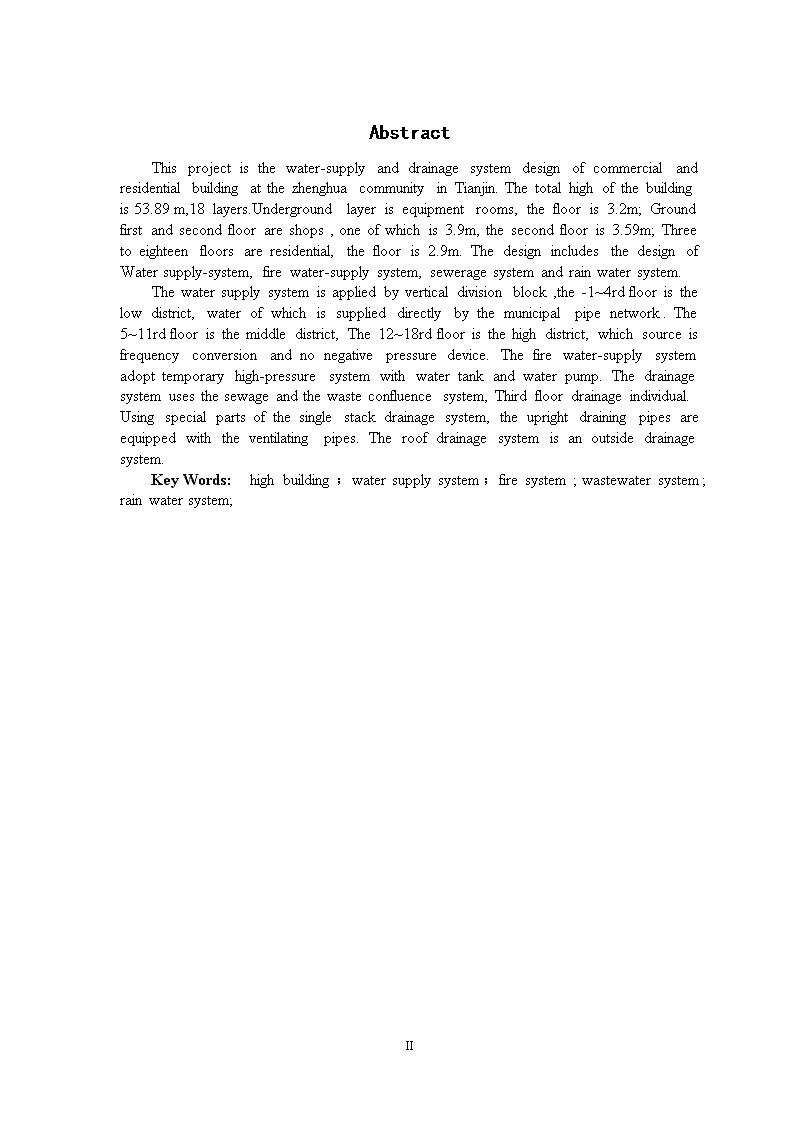

'摘要本设计为XX市正华小区商住楼给排水系统设计。高度为53.89m,共十八层。地下一层为设备用房，层高为3.2m；地上一、二层为商铺，其中一层为3.9m,二层为3.59m；三至十八层为住宅，层高都为2.9m。本设计的主要内容为：建筑给水系统的设计、建筑排水系统的设计、建筑消防系统的设计、屋面雨水系统设计。建筑给水系统采用分区给水的方式：低区为地下室到四层，由市政管网直接供水。中区为五层到十一层，高区为十二层到十八层，由无负压变频设备供水；建筑消防系统采用设水泵水箱的临时高压给水系统；建筑排水系统采用污、废合流制排水，三层排水单独排放。采用特制配件的单立管排水系统，且要设置伸顶通气管；屋面雨水采用重力外排水的方式。关键词：高层建筑；给水系统；消防系统；排水系统；雨水系统；58 AbstractThisprojectisthewater-supplyanddrainagesystemdesignofcommercialandresidentialbuildingatthezhenghuacommunityinTianjin.Thetotalhighofthebuildingis 53.89 m,18layers.Undergroundlayerisequipmentrooms,theflooris3.2m;Groundfirstandsecondfloorareshops,oneofwhichis3.9m,thesecondflooris3.59m;Threetoeighteenfloorsareresidential,theflooris2.9m.ThedesignincludesthedesignofWatersupply-system,firewater-supplysystem,seweragesystemandrainwatersystem.Thewatersupplysystemisappliedbyverticaldivisionblock,the-1~4rdflooristhelowdistrict,waterofwhichissupplieddirectlybythemunicipalpipenetwork.The5~11rdflooristhemiddledistrict,The12~18rdflooristhehighdistrict,whichsourceisfrequencyconversionandnonegativepressuredevice.Thefirewater-supplysystemadopttemporaryhigh-pressuresystemwithwatertankandwaterpump.Thedrainagesystemusesthesewageandthewasteconfluencesystem,Thirdfloordrainageindividual.Usingspecialpartsofthesinglestackdrainagesystem,theuprightdrainingpipesareequippedwiththeventilatingpipes.Theroofdrainagesystemisanoutsidedrainagesystem.KeyWords:highbuilding；watersupplysystem；firesystem;wastewatersystem;rainwatersystem;58 目录摘要IAbstractII第一章前言1第二章工程设计概述22.1工程概况22.2工程设计资料22.3设计依据22.4设计成果2第三章生活给水系统43.1相关规范43.2给水系统的选择43.3给水系统组成53.4给水管道的布置原则53.5给水系统水力计算53.5.1最高日用水量、最高日最高时用水量53.5.2给水管网水力计算63.6水表的选型133.6.1水表的选用133.6.2水表的局部水头损失133.7低区给水管网系统压力校核153.8无负压变频设备的选型163.8.1设备介绍163.8.2设备特点163.8.3设备选型163.9减压阀的选择173.10给水管道安装17第四章生活排水系统194.1相关规范194.2排水系统的选择204.3排水系统组成214.4排水管道的布置原则214.5排水系统水力计算224.5.1计算依据224.5.2排水系统水力计算244.5.3排水管改道后水力计算304.6集水坑排水设备的选择344.7排水管道安装34第五章雨水系统355.1相关规范355.2雨水系统的选择3558 5.3雨水系统的组成355.4雨水系统水力计算365.4.1计算依据365.4.2雨水系统水力计算375.5附件选择与安装38第六章消防系统396.1相关规范396.2消防系统的选择396.3消火栓系统的组成406.4消防系统的布置要求406.4.1管网总体布置要求406.4.2消防立管的布置416.4.3室内消火栓布置的具体要求416.4.4消防水箱的布置原则416.4.5水泵接合器426.5消防系统计算436.5.1室内消火栓间距436.5.2消火栓压力计算446.5.3消防水箱设计计算476.5.4消防贮水池476.6消防系统水力计算486.7消防水泵选择506.8消火栓减压装置的设计与计算516.9水泵接合器526.10室外消火栓536.11灭火器的选择536.12管材选择546.12.1室内消火栓系统546.12.2室外消火栓系统54第七章总结55第八章参考文献56第九章致谢57附录5858 第一章前言目前，随着社会的发展，国民生活水平的提高，建筑业的发展也逐渐提高。建筑给排水工程是建筑设计中非常重要的一个组成部分。建筑物内部设备设计的是否合理和先进是建筑物使用性能的一个重要指标。这与可持续发展，社会的环境保护，水资源的合理开发和利用紧密相连，与人们的生活息息相关。建筑给排水工程发展迅速，在实践和理论上都不断地完善和发展，这就对从事建筑给水排水工程的专业人员的水平提出了更高的要求。本次毕业设计的课题为天津正华小区商住楼给排水系统的设计。设计内容主要有生活给水系统的设计、生活排水系统的设计、建筑消防系统的设计以及雨水系统的设计。只有合理的设计和科学的方法，了解当前给排水设计的前沿技术才能保证给水排水系统的安全可靠的运行，同时降低建设投资和运行成本。通过大学四年的专业知识的学习，我已经基本掌握了给水排水设计的基本知识。同时利用暑假期间在建筑工地的实习，使我了解明白了书本上知识和实践的区别，这些都为本次毕业设计打下了一定的基础。但给水排水设计是一门大的学问，限于本人水平，在设计过程中难免会出现一些不合理地方，希望老师能够给予指正。58 第二章工程设计概述2.1工程概况天津正华小区商住楼，建筑总面积为13467.18㎡，建筑高度53.89m。地下一层，地上十八层。其中：地下室为设备用房，层高3.2m，设有水泵房、蓄水池；一层有消防控制室和商业服务点，层高3.9m；二层为商业服务点，层高为3.59m；三层--十八层为住宅，层高为2.9m；屋面设有水箱间，住宅部分为两单元，每单元3户，每户均有一厨一卫。地下室预留两个消防栓箱，住宅部分每单元每层预留一个消防栓箱。本建筑设计等级为二类高层建筑。地上一、二层无用水设备。2.2工程设计资料给水条件：给水进水管从建筑北侧市政给水管Dg250mm接入，管顶埋深为地面以下1.5m，城市给水管网常年提供可靠水压为0.25MPa，水质符合生活饮用水水质标准（市政供水按5层计）。排水条件：建筑内部生活污水采用重力流流方式排出，污水总排出管在建筑物南北侧排出，城市污水管管径d＝300mm，埋深不小于2.50m。屋面雨水采用外排水方式。消防条件：消火栓栓口出水压力不超过0.50Mpa,要求配置建筑灭火器。2.3设计依据1.王增长.建筑给水排水工程(第六版).北京：中国建筑工业出版社，20102.中国建筑设计研究院.《建筑给水排水设计手册》上、下册（第二版）.北京：中国建筑工业出版社，20093.《建筑灭火器配置设计规范》GB50140-2005，［S］中国计划出版社4、《建筑给水排水设计规范》GB50015-2003，［S］中国计划出版社5、《建筑设计防火规范》GB50045-95，［S］中国计划出版社（2005年版）6、《高层民用建筑设计防火规范》GB50016－2006，［S］中国计划出版社7、《全国通用给水排水标准图集》，中国建筑标准设计研究所（2002）2.4设计成果1.设计计算说明书一份58 2.设计图纸一套3.具体要求：（1）说明计算书内容完整、条理清楚、编排合理、语言规范、准确、简练、书写工整、装订整齐。（2）所用公式和计算方法应注明来源，使用理由，说明各符号意义，单位及参数选择理由。（3）图纸应能正确表达设计意图，图面布置合理、整洁、规范、线条清晰，符合制图标准，并用工程字注文，标注齐全。58 第三章生活给水系统3.1相关规范摘自《建筑给水排水设计规范》(GB50015-20032009版)[1]3.3.4 卫生器具给水配件承受的最大工作压力，不得大于0.6MPa。3.3.5 高层建筑生活给水系统应竖向分区，竖向分区应符合下列要求：1.各分区最低卫生器具配水点处的静水压不宜大于0.45MPa，特殊情况下不宜大于0.55MPa；2.水压大于0.35MPa的入户管（或配水横管），宜设减压或调压设置；3.各分区最不利配水点的水压，应满足用水水压要求。3.3.6建筑高度不超过100m的建筑的生活给水系统，宜采用垂直分区并联供水或分区减压的供水方式。建筑高度超过100m的建筑，宜采用垂直串连供水方式。3.5.6室内生活给水管道宜布置成枝状管网，单向供水。3.2给水系统的选择由于高层建筑对消防给水的安全可靠性能要求严格，故高层建筑应分别独立设计生活给水系统、消防给水系统。高层建筑若只采用一个给水系统供水，建筑低层的配水点所受的静水压力很大，易产生水锤，损坏管道及附件，流速过大产生水流噪音。当低层压力过大时，开启水龙头水流喷溅严重，使用不便。而且本设计市政给水管网压力为0.25Mp，只能满足建筑下几层的供水需求。因此高层建筑给水系统必须分区。根据我国《建筑给水排水设计规范》(GB50015-20032009版)[1]第3.3.5规定。设计任务书给定了市政给水管网提供常年的水压为0.25MPa，市政供水可以供到5层。但考虑到经济性、施工方便、建筑物特点以及供水的安全可靠性，所以低区为地下一层到四层（由建筑图分析知，一层和二层无用水设备，所以实际低区为地下一层和三层到四层），五到十一层为中区，高区为十二到十八层。近年来，人们对水质的要求越来越高，国内外高层建筑采用无水箱的调速水泵供水方式成为工程应用的主流。相对于传统的设水泵、水箱的给水方式，无负压变频供水设备直接连接在市政给水管网上，不需要修储水池，充分利用了市政给水管网的压力，设备具有高效节能、环保无二次污染、自动化程度高、易维修等特性，58 而且不需要设置水箱，减少了结构负荷，虽然初期投资费用比较大，但是在运行若干年之后仍能节省回来，逐步成为现代建筑的理性的供水方式。根据本建筑图纸分析知，本建筑不能采用带水箱的给水方式。所以综合分析：给水系统低区由市政管网直接供水，中区和高区均采用无负压变频设备供水。中区供水由高区供水经减压阀减压后供水，在水井的每户入户管上设置水表。采用下行上给的方式，引入管从建筑物浅基础下通过。机组设置在地下一层。3.3给水系统组成给水系统由引入管、给水管道、给水附件、给水设备、配水设施和计量仪表等组成。3.4给水管道的布置原则1.确保供水安全。2.确保管道不受损坏。3.不影响生产和建筑物的使用4.便于安装维修3.5给水系统水力计算3.5.1最高日用水量、最高日最高时用水量1.计算依据高层建筑的生活用水量计算应根据《建筑给水排水设计规范》(GB50015-20032009版)[1]中的生活用水定额、时变化系数，以及建筑用水单位数确定，其计算可按公式3-1、3-2确定。Q(3-1)Q(3-2)式中：Qd最高日用水量,L/d；m用水单位数，人或床位数等，对于工业企业建筑，为每班的数；qd最高日生活用水定额，L/(m2·d),L/(人·d)或L/(人·班)；Kh小时变化系数；Qh最高日最高时用水量，L/h；T用水时数，h。58 住宅类建筑生活用水定额及小时变化系数应按《建筑给水排水设计规范》(GB50015-20032009版)[1]表3.1.9确定。2.设计计算根据设计原始资料、建筑性质和卫生器具设置完善程度，同时根据规范《建筑给水排水设计规范》(GB50015-20032009版)[1]，确定各区用水量,具体见表3-1：表3-1住宅最高日生活用水定额及小时变化系数住宅类型卫生器具设置标准用水定额（最高日）小时变化系数使用时间（h）普通住宅Ⅰ有大便器、洗涤盆85-1503.0-2.524Ⅱ有大便器、洗脸盆、洗涤盆和洗衣机、热水器和沐浴设备130-3002.8-2.324Ⅲ有大便器、洗脸盆、洗涤盆、洗衣机、集中热水供应（或家用热水机组）和沐浴设备180-3202.5-2.024别墅有大便器、洗脸盆、洗涤盆、洗衣机、洒水栓、加用热水机组和沐浴设备200-350（300-400）2.3-1.824该建筑住宅楼为普通住宅Ⅱ：用水定额130-300L/(人d)，取210L/(人d)，小时变化系数K=2.8-2.3,取2.53.最高日用水量计算=（3.5210=70560=70.56（每户按3.5人计）4.最高日最大时用水量=2.5=7.35m/h3.5.2给水管网水力计算1.计算依据由于本商住楼一、二层商铺部分无用水设备，所以本商住楼给水管网水力计算依据为：《建筑给水排水设计规范》(GB50015-20032009版)[1]第3.6.4和3.6.5条要求，设计秒流量采用下式计算：(3-3)式中：qg----计算管段的设计秒流量，L/s；58 U----计算管段的卫生器具给水当量同时出流概率，%；Ng----计算管段的卫生器具给水当量总数；0.2----一个卫生器具给水当量的额定流量，L/s。(3-4)式中：c----对应不同卫生器具的给水当量平均出流概率(U0)的系数，见表3-2。表3-2c与U的对应关系U0（%）ɑc×102U0（%）ɑc×1021.00.3234.02.8161.50.6974.53.2632.01.0975.03.7152.51.5126.04.6293.01.9397.05.5553.52.3748.06.489(3-5)式中：U0----生活给水配水管道的最大用水时卫生器具给水当量平均出流概率；----最高用水日的用水定额，L/(人.d)；m----用水人数，人；Kh----变化系数；T----用水小时数，h。由管段设计秒流量，控制流速在正常范围内，可以查《建筑给水排水工程》（第六版）[2]附表“2-1给水钢管水力计算表”“2-3给水塑料管水力计算表”采用内差法求出流速与相应的每米管长沿程水头损失。生活给水管的水流速度参考详见表3-3。表3-3生活给水管道的水流速度公称直径（mm）15～2025～4050～70≥80水流速度（m/s）≤1.0≤1.2≤1.5≤1.8沿程水头损失(3-6)式中：hy——管道沿程水头损失，kPa；L——管道计算长度，m；i——管道单位长度水头损失，kPa/m。58 2.住宅部分各户型水力计算由建筑图纸可以分析知，本商住楼每层有六户，共有五种户型。分别对每个户型进行水力计算。（1）户型15A-A、15A-E、15A-J给水水力计算给水计算草图与给水水力计算表分别见图3-1、表3-4。图3-1户型15A-A、15A-E、15A-J计算草图表3-4户型15A-A、15A-E、15A-J给水水力计算表编号淋浴大便器洗面盆洗衣机洗菜盆当量总数N设计秒流量（L/s）管径DN（mm）流速v（m/s）单阻i（kPa/m）管长L（m）管段沿程损失（kPa）累计沿程损失（kPa）0.750.500.751.001.000-110.750.15150.7500.5640.920.5190.5191-2111.750.28200.7380.3790.780.2960.8152-31112.250.31200.8160.4503.101.3952.2103-411113.000.36200.9460.5915.403.1915.4016-411.000.20200.5300.2063.650.7520.7524-5111114.000.41250.6250.1976.401.2616.662（2）户型15A-C、15A-G给水水力计算给水计算草图与给水水力计算表分别见图3-2、表3-5。图3-2户型15A-C、15A-G计算草图58 表3-5户型15A-C、15A-G给水水力计算表编号淋浴大便器洗面盆洗衣机洗菜盆当量总数N设计秒流量（L/s）管径DN（mm）流速v（m/s）单阻i（kPa/m）管长L（m）管段沿程损失（kPa）累计沿程损失（kPa）0.750.500.751.001.000-110.750.15150.7500.5640.600.3380.3381-2111.250.23200.6080.2711.410.3820.7202-31112.000.29200.7640.4001.000.4001.1206-311.000.20200.5300.20610.272.1162.1163-411113.000.36200.9460.5912.801.6553.7717-411.000.20200.5300.2064.690.9660.9664-5111114.000.41250.6250.1976.201.2214.992（1）户型15A-A、15A-E、15A-J给水水力计算给水计算草图与给水水力计算表分别见图3-3、表3-6。图3-3户型15A-A、15A-E、15A-J计算草图表3-6户型15A-A、15A-E、15A-J水力计算表编号淋浴大便器洗面盆洗衣机洗菜盆当量总数N设计秒流量（L/s）管径DN（mm）流速v（m/s）单阻i（kPa/m）管长L（m）管段沿程损失（kPa）累计沿程损失（kPa）0.750.500.751.001.000-110.750.15150.7500.5640.920.5190.5191-2111.750.28200.7380.3790.780.2960.8152-31112.250.31200.8160.4503.101.3952.2103-411113.000.36200.9460.5915.403.1915.4016-411.000.20200.5300.2063.650.7520.7524-5111114.000.41250.6250.19711.502.2667.667（2）户型15A-K、15A-F、15A-B给水水力计算给水计算草图与给水水力计算表分别见图3-4、表3-7。58 图3-4户型15A-K、15A-F、15A-B计算草图表3-7户型15A-K、15A-F、15A-B水力计算表编号淋浴大便器洗面盆洗衣机洗菜盆当量总数N设计秒流量（L/s）管径DN（mm）流速v（m/s）单阻i（kPa/m）管长L（m）管段沿程损失（kPa）累计沿程损失（kPa）0.750.500.751.001.000-110.750.15150.7500.5640.920.5190.5191-2111.750.28200.7380.3790.780.2960.8152-31112.250.31200.8160.4503.101.3952.2103-411113.000.36200.9460.5915.403.1915.4016-411.000.20200.5300.2063.650.7520.7524-5111114.000.41250.6250.1976.401.2616.662（1）户型15A-D、15A-H给水水力计算给水计算草图与给水水力计算表分别见图3-5、表3-8。图3-5户型15A-D、15A-H计算草图表3-8户型15A-D、15A-H水力计算表编号淋浴大便器洗面盆洗衣机洗菜盆当量总数N设计秒流量（L/s）管径DN（mm）流速v（m/s）单阻i（kPa/m）管长L（m）管段沿程损失（kPa）累计沿程损失（kPa）0.750.500.751.001.000-110.750.15150.7500.5640.500.2820.2821-2111.250.23200.6080.2710.780.2110.49358 2-31112.250.31200.8160.4500.970.4370.9303-411113.000.36200.9460.5914.152.4533.3836-411.000.20200.5300.2063.930.8090.8094-5111114.000.41250.6250.1978.201.6154.9983．低区生活给水管网水力计算低区由市政给水管网直接供水，供水楼层为地下一层到地上四层。而因为地下一层到二层无用水设备，实际市政供水为三层到四层。给水计算草图与给水水力计算表分别见图3-6、表3-9。图3-6低区给水管网水力计算草图表3-9低区给水管网水力计算表编号淋浴大便器洗面盆洗衣机洗菜盆当量总数N设计秒流量（L/s）管径DN（mm）流速v（m/s）单阻i（kPa/m）管长L（m）管段沿程损失（kPa）累计沿程损失（kPa）0.750.500.751.001.000-110.750.15150.7500.5640.920.5190.5191-2111.750.28200.7380.3790.780.2960.8152-31112.250.31200.8160.4503.101.3952.2103-411113.000.36200.9460.5915.403.1915.40158 4-5111114.000.41250.6250.19711.502.2667.6675-63333312.000.73320.7700.5352.901.5529.2196-76666624.001.05400.8350.51924.312.61221.8314．中、高区水力计算中区给水由高区给水经过减压阀减压后供水。给水计算草图与给水水力计算表分别见图3-7、表3-10。图3-7中、高区给水管网水力计算草图表3-10中、高区给水管网水力计算表编号淋浴大便器洗面盆洗衣机洗菜盆当量总数N设计秒流量（L/s）管径DN（mm）流速v（m/s）单阻i（kPa/m）管长L（m）管段沿程损失（kPa）累计沿程损失（kPa）0.750.500.751.001.000-110.750.15150.7500.5640.920.5190.5191-2111.750.28200.7380.3790.780.2960.8152-31112.250.31200.8160.4503.101.3952.2103-411113.000.36200.9460.5915.403.1915.4014-5111114.000.41250.6250.19711.502.2667.6675-633333120.73400.5840.2682.90.7778.44458 6-766666241.05400.8350.5192.91.5059.9497-899999361.31401.0380.7812.92.26512.2148-91212121212481.54500.7260.2842.90.82313.0379-101515151515601.74500.8200.3552.91.03014.06710-111818181818721.92500.9000.4262.91.23515.30211-122121212121842.10500.9900.5051.30.65715.95914-1533333120.73400.5840.2682.90.7770.77715-1666666241.05400.8350.5192.91.5052.28216-1799999361.31401.0380.7812.92.2654.54717-181212121212481.54500.7260.2842.90.8235.37018-191515151515601.74500.8200.3552.91.0306.40019-201818181818721.92500.9000.4262.91.2357.63520-122121212121842.10500.9900.5051.60.8088.44312-1342424242421683.12700.8840.29652.1415.43331.39213-2184848484843364.71800.9520.2691.00.26931.6613.6水表的选型3.6.1水表的选用由《01SS105常用小型仪表及特种阀门选用安装》[3]知：1.水表的选择需首先考虑水表的工作环境：如水的温度、工作压力、工作时间、计量范围以及水质情况对水表进行选择，然后按通过水表的设计流量，以产生水表压力损失接近和不超过规定值确定水表口径，一般情况下，公称直径不大于DN50时，应采用旋翼式水表，用螺纹连接。水表接管直径超过50mm时，采用螺翼式水表，用法兰连接。日用水量变化较大时，采用复式水表。2.公称直径不大于DN50的水表，应安给水系统设计秒流量选用。3.以设计秒流量(不包括消防流量)不超过水表的额定流量选定水表的口径；4.以平均小时流量的6~8%校核水表的灵敏度；5.一般住宅的用户水表：当大便器采用冲洗水箱时，可采用口径15mm的水表；当大便器采用自闭式冲洗阀时，可采用口径20—25mm的水表。3.6.2水表的局部水头损失1.计算依据：58 （3-7）式中：hd——水表的水头损失，kPa；qg——计算管段的给水设计流量，m3/s；Kb——水表的特性系数，可按下式计算;旋翼式水表（3-8）螺翼式水表（3-9）式中：Qmax——为水表的过载流量，m3/h；Kb——水表的特性系数。水表的水头损失应满足表3-11的规定，否则应放大水表的的口径。表3-11水表水头损失允许值（kPa）表型正常用水时消防时旋翼型<24.5<49.0螺翼式<12.8<29.42.计算：分户水表的选择：安装分户水表管段上：q=0.41L/s=1.476m，查《建筑给水排水工程》(第六版)[2]附表1-1，选用LXS-20C水表。其常用流量为2.5m>q。过载流量为5m。所以：==进水总管有两条，每条均设水表。进水总设计秒流量为4.71+1.05+1.05=6.81L/s=24.516m/h，查表，采用LXS-80N水表，过载流量为80m/h，常用流量为40m/h。所以：=58 =3.7低区给水管网系统压力校核1.计算依据要满足建筑内给水系统各配水点单位时间内使用时所需的水量，给水系统的水压就应保证最不利点配水具有足够的流出水头。H=HH2+H3+H4（3-10）式中：H——建筑内给水系统所需的水压，kPa；H1——引入管起点至最不利配水点位置高度所要求的静水压，kPa；H2——引入管起点至最不利配水点的给水管路即计算管路的沿程与局部水头损失之和，kPa；H3——水流通过水表时的水头损失，kPa；H4——最不利点所需的最低工作压力，kPa。2.计算分析知：低区最不利供水点为图3-6中0点中所示的洗脸盆。水力计算如计算表3-9。引入管至最不利配水点位置高度所要求的静水压：H=12.99=129.9kPa计算局部水头损失=0.3021.831=6.549kPa所以计算管路的水头损失为：H==21.831+6.549=28.380kPaH==8.71+0.94=9.65kPa洗脸盆最低工作压力：H=50kPa所以：H=HH2+H3+H4=129.9+28.380+9.65+50=217.9kPa<250kPa市政给水压力满足地下一层到四层的给水需求。58 3.8无负压变频设备的选型3.8.1设备介绍无负压供水设备是以市政管网为水源，充分利用了市政管网原有的压力，形成密闭的连续接力增压供水方式，节能效果好，没有水质的二次污染，是变频恒压供水设备的发展与延。在市政管网压力的基础上直接叠压供水，节约能源，并且还具有全封闭、无污染、占地量小、安装快捷、运行可靠、维护方便等诸多优点。3.8.2设备特点1、无需修建蓄水池或屋顶水箱，采用叠压供水，减小设备初期投入。2、可充分利用市政管网供水压力，差多少、补多少、不产生负压，停电也可维持市政管网水压供水。3、由全自动智能化控制器控制，自行根据用户的用水量和管网的自来水压力进行调节，实行无人值守。并且采用人机界面（文本、数字）显示，使客户更加直观的看到设备的运行状况。4、全封闭运行，彻底消除水源二次污染。5、具有完美的过载、短路、过压、欠压、缺相、过流、短路、水源缺水等自动保护功能。在异常情况下能进行信号报警、自检、故障判断等。6、只有一组供水控制柜、无负压稳流罐和水泵机组三部分，安装非常简单方便。7、对多台泵组均能可靠的实现软启动，使电网和管网免冲击，并且轮流运转，大大延长了水泵及电机的使用寿命。设备寿命可延长3倍以上。3.8.3设备选型本建筑中区和高区采用无负压变频调速泵供水。中区由高区经减压阀减压后供水。高区供水最不利点为图3-7中的0点所示的洗脸盆。其所需的压力：H=HH2+H3+H4=53.5910+1.331.661+8.71+50=635.769kPa所以无负压变频水泵的扬程：HH=625.769-250=376.769kPa本设计中中区和高区采用一套无负压变频设备机组（两台，一备一用）。机组位于地下室。选泵时根据中高区的设计秒流量Q=4.71L/s=16.956m58 ，和所需压力H=37.68m来选泵。参照《12S109叠压（无负压）供水设备选用与安装》[4]选用上海熊猫机械（集团）有限公司生产的AKK系列三泵组供水设备。设备型号：AKK-20-0.43设备流量：20m设备扬程：0.43MPa水泵（两用一备）型号：50AAB（H）8-45单泵流量：5.5-10m单泵扬程：0.46-0.43MPa单泵功率：2.2KW控制柜规格型号：AKK1-3-2.2重量：100Kg设备功率：4.4KW隔振板型号：SD61-0.5高度：800mm补偿器直径：800mm总长度：1400mm调节容积：0.70m3.9减压阀的选择高区减压后给中区供水，减压阀采用先导式可调节减压阀，阀后压力为0.12Mpa。3.10给水管道安装1.给水支管采用PP-R塑料管，立管采用镀锌钢管。2.暗装给水支管沿垫层敷设。3.需要泄空的给水管道，其横管宜设有0.002～0.005的坡度坡向泄水装置。4.管道外壁距墙面（或沟壁）的最小净距，应不小于0.1m，距柱、梁可减少至0.05m。；5.管道井内各种管道外壁之间的最小净距：当管径≤32毫米时为0.10m；当管径＞32毫米时为0.15m。6.给水立管，支管及设备的连接管上应装设阀门7.给水管穿过建筑物的墙或楼板时应采取相应防护措施。(1)穿过地下室外墙或地下构筑物的外壁时，应加设防水套管；(2)58 如必须穿过伸缩缝或沉降缝时，宜采用橡胶软管，波纹管或补偿器等方法处理；(3)在给水管穿过承重墙或基础处，应预留洞口，管顶上部净空不得小于建筑物的沉降量且不小于0.1m。8.在立管横支管上设阀门，管径DN>50mm时设蝶阀，DN<50mm设截止阀。9.所有水泵出水管均设缓闭止回阀，除消防泵外其他水泵均设减震基础，并在吸水管和出水管上设橡胶接头。58 第四章生活排水系统4.1相关规范摘自《建筑给水排水设计规范》(GB50015-2003)[1]4.1.1新建居住小区应采用生活排水与雨水分流排水系统。4.1.4．建筑物雨水管道应单独设置，在缺水或严重缺水地区，宜设置雨水贮存池。4．3．7排水管道宜在地下或楼板填层中埋设或在地面上、楼板下明设。当建筑有要求时，可在管槽、管道井、管窿、管沟或吊顶、架空层内暗设，但应便于安装和检修。在气温较高、全年不结冻的地区，可沿建筑物外墙敷设。4．3．9室内管道的连接应符合下列规定：1卫生器具排水管与排水横支管垂直连接，宜采用90°斜三通；2排水管道的横管与立管连接，宜采用45°斜三通或45°斜四通和顺水三通或顺水四通；3排水立管与排出管端部的连接，宜采用两个45°弯头、弯曲半径不小于4倍管径的90°弯头或90°变径弯头；4排水立管应避免在轴线偏置；当受条件限制时，宜用乙字管或两个45°弯头连接；5当排水支管、排水立管接入横干管时，应在横干管管顶或其两侧45°范围内采用45°斜三通接入。4．4．12大便器排水管最小管径不得小于100mm。4．4．13建筑物内排出管最小管径不得小于50mm。4．4．14多层住宅厨房间的立管管径不宜小于75mm。4．5．8A住宅套内应按洗衣机位置设置洗衣机排水专用地漏或洗衣机排水存水弯，排水管道不得接入室内雨水管道。4．5．14在排水管上设置检查口应符合下列规定：1立管上设置检查口，应在地(楼)面以上1.00m，并应高于该层卫生器具上边缘0.15m；2埋地横管上设置检查口时，检查口应设在砖砌的井内；注：可采用密闭塑料排水检查井替代检查口。3地下室立管上设置检查口时，检查口应设置在立管底部之上；58 4立管上检查口检查盖应面向便于检查清扫的方位；横干管上的检查口应垂直向上。4．6．1生活排水管道的立管顶端，应设置伸顶通气管。4.2排水系统的选择排水系统的设计要求：（1）、管线布置合理，顺直畅通；（2）、排水管道内的气压稳定，有毒有害气体不能进入室内，保持室内环境良好；（3）、系统能迅速畅通地将污废水排出室外；根据《给排水设计手册-建筑给排水》第二版，排水系统划分为合流制和分流制两种。分流制：指粪便污水与生活废水，生产污水与生产废水在建筑物内部分开用管道排至室外。合流制：指粪便污水与生活废水，生产污水与生产废水在建筑物内部混合用同一根管道排到室外。排水系统采用分流制或合流制，要根据污水性质、污染程度、结合室外排水制度和有利于综合利用及处理要求等确定。由于1～2层为商业服务点而且没有卫生器具，2层以上的污废水在二层顶部吊顶内改道后沿柱子敷设排到地下室后排出，综合考虑拟定本设计的排水系统排水方式为合流制。为了保护存水弯水封，使排水系统内的空气压力与大气压取得平衡，使排水管内排水畅通，形成良好的水流条件，把新鲜空气补入排水管内，使管内进行换气，预防因室外管道系统积聚有害气体而损伤养护人员、发生火灾和腐蚀管道等隐患，减少排水系统的噪声，排水系统应设置通气管。污水排水系统通气的好坏直接影响着排水系统的正常使用，按系统通气方式，建筑内部污废水排水系统分为单立管排水系统、双立管排水系统和三立管排水系统。如表4-1所示。表4-1污废水排水系统类型表系统类型系统说明适用范围单立管排水系统无通气管的单立管排水系统立管顶部不与大气相通适用于立管短，卫生器具少，排水量小，立管顶部不便伸出屋面的情况排水立管向上延伸，穿出屋顶与大气相通适用于一般多层建筑58 有通气的普通单立管排水系统特制配件在横支管与立管连接处，设置特制配件代替一般的三通；在立管底部与横干管或排出管连接处设置特制配件代替一般的弯头适用于各类多层、高层建筑双立管排水系统系统由一根排水立管和一根专用通气立管组成，利用排水立管与另一根立管之间进行气流交换适用于污废水合流的各类多层和高层建筑三立管排水系统系统由三根立管组成，分别为生活污水立管、生活废水立管和通气立管。适用于生活污水和生活废水分流的各类多层、高层建筑此商住楼属于高层建筑，采用的排水体制是合流制，由于受空间限制，以及采用双立管排水系统时的造价高，综合考虑拟采用特制配件单立管排水系统，第三层的污废水单独排放。地下室消防电梯井底排水通过污水提升泵排至室外城市污水管网。4.3排水系统组成该系统由卫生器具，排水管道，检查口，清扫口，室外排水管道，检查井，潜污泵组成；排水管道采用单立管排水系统，设置伸顶通气帽。4.4排水管道的布置原则1.排水立管应布置在靠近杂质最多和排水量最大的排水点处，尽快的接纳和排出横支管排来的污水，以减少管道的堵塞机会；污水管道的布置应尽量减少不必要的转弯及曲折，尽量做直线连接。2排出管应以最短的距离通至室外。排水管道容易堵塞，埋设在室内的管道不宜太长，否则，除清通和检修不便外，还将加大室外管道的埋深。58 3.在层数较多的建筑物内，为防止低层卫生器具因立管底部出现过大正压等原因而造成污水外溢现象，低层的污水应考虑单独排出的方式。4.排水管道的安装位置应有足够的空间以利于拆装管件和清通维护工作的进行。5.当排出管与给水引入管在建筑物的同一进出建筑物时，为便于维护和避免或减轻因排水管渗漏造成土壤潮湿腐蚀和污染给水管道的现象，排出管和给水管外壁的距离不得小于1m。6.污水立管应尽量避免靠近与卧室相邻的内墙。7.明装的排水管道应尽量沿墙、梁、柱做平行设置，以保持室内美观；当建筑物对美观要求较高时，管道可安装，但要尽量利用建筑装修使管道隐蔽，这样既经济又美观。4.5排水系统水力计算4.5.1计算依据1.依据《建筑给水排水设计规范》(GB50015-20032009版)[1]第4.4.5条要求，住宅、宿舍(Ⅰ、Ⅱ类)、旅馆、宾馆、酒店式公寓、医院、疗养院、幼儿园、养老院、办公楼、商场、图书馆、书店、客运中心、航站楼、会展中心、中小学教学楼、食堂或营业餐厅等建筑生活排水管道设计秒流量，应按下式计算：(4-1)式中：qp----计算管段排水设计秒流量，L/s；Np----计算管段卫生器具排水当量总数；qmax----计算管段上排水量最大的一个卫生器具的排水流量，L/s；----根据建筑物用途而定的系数，见表4-2。表4-2根据建筑物用途要求而规定的系数α值建筑物名称住宅、宿舍（I、II类）、宾馆、酒店式公寓、医院、疗养院、幼儿园、养老院的卫生间旅馆和其他公共建筑盥洗室和厕所间α值1.52.0—2．5注：如计算所得流量值大于该管段上按卫生器具排水流量累加值时，应按卫生器具排水流量累加值计。本商住楼只有住宅部分卫生间和厨房以及阳台上洗衣机有排水。取1.5。2.排水定额本建筑卫生器具的排水当量、排水流量和排水管管径见表4-3。58 表4-3卫生器具排水流量、当量和排水管的管径序号卫生器具名称卫生器具类型排水流量（L/s）排水当量排水管管径（mm）1餐厅、厨房洗菜盆（池）双格洗涤盆（池）1.003.00502洗脸盆—0.250.7532～503淋浴器—0.150.45504大便器冲洗水箱1.504.501005家用洗衣机—0.501.50503.最大设计充满度建筑内部排水横管按非满流设计，以便使污、废水释放出的气体能自由流动排入大气，调节排水管道系统内的压力，接纳意外的高峰流量。建筑内部排水横管的最大设计充满度见表4-4。表4-4排水横管最大设计充满度排水管道类型管径（mm）最大设计充满度生活排水管道≤1250.5150～2000.6生活废水管道50～750.6100～1500.7≥2001.0生活污水管道50～750.6100～1500.7≥2000.84.管道坡度污水中含有固体杂质，如果管道坡度过小，污水的流速慢，固体杂物会在管内沉淀淤积，减小过水断面积，造成排水不畅或堵塞管道，为此对管道坡度作了规定。建筑内部生活排水管道的坡度有标准坡度和最小坡度两种，见表4-5。表4-5生活污水排水横管的标准坡度和最小坡度管材管径（mm）坡度标准坡度最小坡度塑料管500.0260.012750.0260.007900.0260.0051100.0260.0041250.0260.00351600.0260.0032000.0260.003铸铁管500.0350.025750.0250.01558 1000.0200.0121250.0150.0101500.0100.0072000.0080.005标准坡度是指正常条件下应予以保证的坡度；最小坡度为必须保证的坡度。一般情况下应采取同用坡度，当横管过长或建筑空间受限制时，可采用最小坡度。5.最小管径为了排水通畅，防止管道堵塞，保证室内环境卫生，规定了建筑内部排水管的最小管径为50mm。厨房、浴室以及大便器排放的污水水质特殊，其最小管径应大于50mm。厨房排放的污水中含有大量的油脂和泥沙，容易在管道内壁附着聚集，减小管道的过水面积。为防止管道堵塞，多层住宅厨房间的排水立管管径最小为75mm，公共食堂厨房排水管实际选用的管径应比计算管径大一号，且干管管径不小于100mm，支管管径不小于100mm，支管管径不小于75mm。大便器是唯一没有十字栏栅的卫生器具，瞬时排水量大，污水中的固体杂质多，所以，凡连接大便器的支管，即使仅有1个大便器，其最小管径也为100mm。4.5.2排水系统水力计算1.WL-1、WL-7、WL-8、WL13水力计算排水计算草图和排水水力计算表分别见图4-1、表4-6。58 图4-1WL-1、WL-7、WL-8、WL13计算草图表4-6横支管水力计算表计算管段编号卫生器具名称数量当量总数设计秒流量管径坡度洗脸盆洗衣机淋浴器坐便器洗菜盆流量0.250.500.151.501.00NpqpDei当量0.751.500.454.503.00L/smm%1-2100000.750.25502.62-3110002.250.75502.63-4110106.751.971102.66-4001000.450.15502.64-5111107.201.981102.6立管计算：立管接纳的排水当量总数为：N=7.2015=108立管最下部管段排水设计秒流量：=0.121.5+1.5=3.37L/s采用特制配件的单立管排水系统，立管管径De取110mm。2.WL-2，WL-3，WL-6，WL-9，WL-10，WL-12水力计算排水计算草图和排水水力计算表分别见图4-2、表4-7。58 图4-2WL-2，WL-3，WL-6，WL-9，WL-10，WL-12计算草图表4-7横支管水力计算表计算管段编号卫生器具名称数量当量总数设计秒流量管径坡度洗脸盆洗衣机淋浴器坐便器洗菜盆流量0.250.500.151.501.00NpqpDei当量0.751.500.454.503.00L/smm%1-20000131.00752.6立管计算：立管接纳的排水当量总数：N=315=45立管最下部管段排水设计秒流量：=0.121.5+1.00=2.21L/s采用特制配件的单立管排水系统，立管管径De取110mm。3.WL-4水力计算排水计算草图和排水水力计算表分别见图4-3、表4-8。58 图4-3WL-4计算草图表4-8横支管水力计算表计算管段编号卫生器具名称数量当量总数设计秒流量管径坡度洗脸盆洗衣机淋浴器坐便器洗菜盆流量0.250.500.151.501.00NpqpDei当量0.751.500.454.503.00L/smm%1-2010001.500.50502.6立管计算：立管接纳的排水当量总数N=1.5015=22.5立管最下部管段排水设计秒流量：=0.121.5+0.5=1.35L/s采用特制配件的单立管排水系统，立管管径De取75mm。4.WL-5水力计算排水计算草图和排水水力计算表分别见图4-5、表4-9。58 图4-4WL-5计算草图表4-9横支管水力计算表计算管段编号卫生器具名称数量当量总数设计秒流量管径坡度洗脸盆洗衣机淋浴器坐便器洗菜盆流量0.250.500.151.501.00NpqpDei当量0.751.500.454.503.00L/smm%1-2100000.750.25502.62-3100105.251.751102.63-4001000.450.15502.64-5101105.701.901102.6立管计算：立管接纳的排水当量总数N=5.7015=85.5立管最下部管段排水设计秒流量：58 =0.121.5+1.5=3.16L/s采用特制配件的单立管排水系统，立管管径De取110mm。5.WL-11水力计算排水计算草图和排水水力计算表分别见图4-5、表4-10。图4-5WL-11计算草图表4-10横支管水力计算表计算管段编号卫生器具名称数量当量总数设计秒流量管径坡度洗脸盆洗衣机淋浴器坐便器洗菜盆流量0.250.500.151.501.00NpqpDei当量0.751.500.454.503.00L/smm%1-2100000.750.25502.62-3110002.250.75502.63-4110106.751.971102.66-4001000.450.15502.64-5111107.201.981102.6立管计算：立管接纳的排水当量总数为：58 N=7.2015=108立管最下部管段排水设计秒流量：=0.121.5+1.5=3.37L/s采用特制配件的单立管排水系统，立管管径De取110mm。4.5.3排水管改道后水力计算1.WL-1、WL-7、WL-8、WL-13改道后水力计算排水计算草图和排水水力计算表分别见图4-6、表4-11。图4-6计算草图表4-11水力计算表管段编号管段类型当量总数设计秒流量（L/s）管径（mm）坡度（%）1-2横管1083.371102.62-3横管1083.371102.69-3横管0.450.15502.63-4横管108.453.3751102.66-7横管4.501.501102.658 7-8横管61.941102.68-4横管6.751.971102.64-5横管115.23.431102.65-10立管115.23.43110-10-11排出管115.23.431251.02.WL-2，WL-3，WL-6，WL-9，WL-12改道后水力计算排水计算草图和排水水力计算表分别见图4-7、表4-12。图4-7计算草图表4-12水力计算表管段编号管段类型当量总数设计秒流量（L/s）管径（mm）坡度（%）1-2横管452.211102.62-3横管452.211102.65-3横管31.00752.63-4横管482.251102.64-6立管482.25110-6-7排出管482.251251.03.WL-10改道后水力计算排水计算草图和排水水力计算表分别见图4-8、表4-13。58 图4-8计算草图表4-13水力计算表管段编号管段类型当量总数设计秒流量（L/s）管径（mm）坡度（%）1-2横管31.00752.62-3横管31.001102.65-3横管452.211102.63-4横管482.251102.64-6立管482.25110-6-7排出管482.251251.04.WL-4改道后水力计算排水计算草图和排水水力计算表分别见图4-9、表4-14。图4-9计算草图表4-14水力计算表管段编号管段类型当量总数设计秒流量（L/s）管径（mm）坡度（%）1-2横管22.51.35752.64-2横管1.50.5502.62-3横管241.38752.63-5立管241.3875-5-6排出管241.381101.25.WL-5改道后水力计算58 排水计算草图和排水水力计算表分别见图4-10、表4-15。图4-10计算草图表4-15水力计算表管段编号管段类型当量总数设计秒流量（L/s）管径（mm）坡度（%）1-2横管0.750.25502.62-3横管5.251.751102.63-4横管5.701.901102.66-7横管85.53.161102.67-4横管85.53.161102.64-5横管91.23.221102.65-8立管91.23.22110-8-9排出管91.23.221251.06.WL-11改道后水力计算排水计算草图和排水水力计算表分别见图4-11、表4-16。图4-11计算草图表4-16水力计算表管段编号管段类型当量总数设计秒流量（L/s）管径（mm）坡度（%）1-2横管1083.371102.62-3横管1083.371102.65-6横管0.450.15502.658 6-7横管4.951.651102.67-8横管6.451.961102.68-3横管7.201.981102.63-4横管115.23.431102.64-9立管115.23.43110-9-10排出管115.23.431251.04.6集水坑排水设备的选择1#、3#集水坑收集的为消防电梯机坑的排水。拟设两台潜水排污泵，一备一用。采用泵的型号为80QW60-13-4，流量为60m/h，扬程为13m，功率为4KW2#集水坑收集的为泵房排水。拟设两台潜水排污泵，一备一用。采用泵的型号为50QW25-10-1.5，流量为25m/h，扬程为10m，功率为1.5KW4.7排水管道安装1、系统能迅速畅通地将污废水排出室外；2、管线布置合理，顺直畅通，排出管以最短的距离排出室外，尽量避免在室内转弯。3、排水管采用普通型内螺旋管+旋流器的特殊单立管。4、排水管穿楼板时应预留孔洞，安装时应设置金属防水套管；5、排水立管在垂直方向转弯处设45度弯头连接；6、检查口一般为带有螺栓盖板的短管或三通，装设在排水立管上及较长的水平管段上，用于清通管道。检查口在立管上每隔两层设置。检查口的设置高度规定为离地面1m，并应高于该层卫生器具上边缘0.15m。7、埋地管不得布置在可能受重物压坏处或穿越生产设备基础。8、埋地管穿越承重墙或基础处，应预留洞口，且管顶上部净空不得小于建筑物的沉降量，一般不宜小于0.15m。9、排水立管管壁与墙壁、柱等表面的净距为25-35mm，排水管道与其他管道共同埋设时最小水平净距为1-3m，竖向净距为0.15-0.20m。若排水管平行设在给水管之上，竖向净距应高于0.5m，其水平净距不得小于5m；交叉埋设时，垂直距离不得小于0.4m，且给水管应有保护套管，保护管长度为给水管外径加4m。58 第五章雨水系统5.1相关规范摘自《建筑给水排水设计规范》(GB50015-20032009版)[1]4．9．1屋面雨水排水系统应迅速、及时地将屋面雨水排至室外雨水管渠或地面。4．9．7雨水汇水面积应按地面、屋面水平投影面积计算。高出屋面的毗邻侧墙，应附加其最大受雨面正投影的一半作为有效汇水面积计算。窗井、贴近高层建筑外墙的地下汽车库出入口坡道应附加其高出部分侧墙面积的1／2。4．9．8建筑屋面雨水排水工程应设置溢流口、溢流堰、溢流管系等溢流设施。溢流排水不得危害建筑设施和行人安全。4．9．9一般建筑的重力流屋面雨水排水工程与溢流设施的总排水能力不应小于10年重现期的雨水量。重要公共建筑、高层建筑的屋面雨水排水工程与溢流设施的总排水能力不应小于其50年重现期的雨水量。4．9．26雨水排水管材选用应符合下列规定：1重力流排水系统多层建筑宜采用建筑排水塑料管，高层建筑宜采用耐腐蚀的金属管、承压塑料管；2满管压力流排水系统宜采用内壁较光滑的带内衬的承压排水铸铁管、承压塑料管和钢塑复合管等，其管材工作压力应大于建筑物净高度产生的静水压。用于满管压力流排水的塑料管，其管材抗环变形外压力应大于0.15MPa；3小区雨水排水系统可选用埋地塑料管、混凝土管或钢筋混凝土管、铸铁管等。4．9．27建筑屋面各汇水范围内，雨水排水立管不宜少于2根。5.2雨水系统的选择根据规范，高层建筑的屋面雨水排水宜按重力流设计。该设计采用无沟排水。在铺设管道时排水管的转向处做顺水连接，雨水管应牢固的固定在建筑物的承重结构上,屋面雨水经雨水斗搜集后,经雨水立管后沿散水坡自然排放。管材采用承压塑料管。5.3雨水系统的组成雨水斗、立管58 5.4雨水系统水力计算5.4.1计算依据1.雨水量计算屋面雨水排水系统雨水量的大小是设计计算雨水排水系统的依据，其值与该地暴雨强度q、汇水面积F以及径流系数ψ有关。（5-1）式中：Q——屋面雨水设计流量，L/s；F——屋面设计汇水面积，m2；ψ——径流系数；q——当地降雨历时为5min时的暴雨强度，L/（s·104m2）；（5-2）式中：h5——当地降雨历时为5min时的小时降雨厚度，mm/h。（5-3）2.径流系数《建筑给水排水设计规范》（GB50015—2003，2009年版）[1]规定径流系数应按表5-1确定。表5-1径流系数屋面、地面种类ψ　屋面0.90~1.00混凝土和沥青路面0.90块石路面0.60级配碎石路面0.45干砖及碎石路面0.40非铺砌地面0.30公园绿地0.153.汇水面积屋面汇水面积小，一般按m258 计。对于有一定坡度的屋面，汇水面积不按实际面积而是按水平投影面积计算。考虑到大风作用下雨水倾斜降落的影响，高出屋面的侧墙，应附加其最大受雨面积正投影的一半作为有效汇水面积计算。窗井、贴近高层建筑外墙的地下汽车库出入口坡道和应附加其高出部分侧墙面积的1/2。同一汇水区内高处的侧墙多于一面时，按有效受水侧墙面积的1/2这算汇水面积。4.设计暴雨强度设计暴雨强度公式中有设计重现期P和屋面集水时间t两个参数。设计重现期应根据建筑物的重要程度、气象特征确定。暴雨重现期根据《建筑给水排水设计规范》（GB50015—2003，2009年版）[1]规定，见表5-2。表5-2各种汇水区域的涉及重现期量汇水区域名称设计重现期（a）室外场地小区1～3车站、码头、机场的基地2～5下沉式广场、地下车库坡道入口5～50屋面一般性建筑物屋面2～5重要公共建筑屋面≥10本设计的设计重现期采用3年。由于屋面面积较小，屋面积水时间应较短，因为我国推倒暴雨强度公式所需实测降雨资料的最小时段为5min,所以屋面集水时间按5min计算。根据《给水排水设计手册第二版》第二册——《建筑给水排水》[5]查得，天津暴雨强度q=3.89L/（s），降雨厚度H=140mm/h。5.4.2雨水系统水力计算水力计算见表5-3表5-3雨水水力计算表管段汇水面积m设计流量L/s管径公称管径x壁厚管段汇水面积m设计流量L/s管径公称管径x壁厚YL121.90.8090x3.2YL1451.41.8090x3.2YL221.90.8090x3.2YL15300.010.50110x3.2YL321.90.8090x3.2YL16562.719.70160x4.0YL421.90.8090x3.2YL17449.215.73125x3.2YL5131.24.5990x3.2YL18446.715.64125x3.2YL6123.84.3390x3.2YL19292.510.24110x3.2YL7109.73.8490x3.2YL20272.29.53110x3.2YL8109.73.8490x3.2YL2194.813.3290x3.2YL951.41.8090x3.2YL22363.412.72125x3.2YL1090.03.1590x3.2YL23349.212.22110x3.2YL1149.31.7390x3.2YL24261.99.17110x3.258 YL1249.31.7390x3.2YL2587.43.0690x3.2YL1399.23.4790x3.25.5附件选择与安装1.雨水斗选用87式单斗雨水斗。立管采用UPVC塑料管。2.雨水管应牢固的固定在建筑物的承重结构上。58 第六章消防系统6.1相关规范摘自《高层民用建筑设计防火规范》(CB50045-95)(2005年版)[6]7.1.1高层建筑必须设置室内、室外消火栓给水系统。7.2.2高层建筑室内、外消火栓给水系统的用水量，不应小于表7.2.2的规定。7.3.3商业楼、展览楼、综合楼、一类建筑的财贸金融楼、图书馆、书库，重要的档案楼、科研楼和高级旅馆的火灾延续时间应按3.00h计算，其它高层建筑可按2.00h计算。自动喷水灭火系统可按火灾延续时间1.00h计算。7.4.6.5消火栓栓口的静水压力不应大于1.00MPa，当大于1.00MPa时，应采取分区给水系统。消火栓栓口的出水压力大于0.50MPa时，应采取减压措施。7.4.6.6消火栓应采用同一型号规格。消火栓的栓口直径应为65mm，水带长度不应超过25m，水枪喷嘴口径不应小于19mm。7.4.6.8消防电梯间前室应设消火栓。7.4.7.2高位消防水箱的设置高度应保证最不利点消火栓静水压力。当建筑高度不超过100m时，高层建筑最不利点消火栓静水压力不应低于0.07MPa；当建筑高度超过100m时，高层建筑最不利点消火栓静水压力不应低于0.15MPa。当高位消防水箱不能满足上述静压要求时，应设增压设施。7.4.7.5除串联消防给水系统外，发生火灾时由消防水泵供给的消防用水不应进入高位消防水箱。6.2消防系统的选择由《高层民用设计防火规范》（GB50045-95）[6]知：当建筑高度不超过100m时，高层建筑最不利点消火栓静水压力不应低于0.07MPa；高层建筑的屋顶应设一个装有压力显示装置的检查用的消火栓，可设在顶层出口处或水箱间内；高层建筑必须设置室内、室外消防栓给水系统。室内消火栓给水系统分为分区、不分区两种方式。消火栓的静水压力超过0.80MPa时就需要分区供水，而本设计高度不超过80米，静水压力小于0.80MPa,可以不分区。消防系统给水方式分为：由室外给水管直接供水的消防给水方式；设水箱的消火栓的给水方式；设水泵、水箱的消火栓的给水方式。58 由于本商住楼为二类高层建筑，所以采用的消火栓给水系统为水泵水箱联合供水方式。由于本商住楼一、二层的商铺都为小面积的商铺，参照规范可不设置自动喷水灭火系统。在本建筑屋顶设置高位水箱，水箱贮存10min的消防用水量，由生活给水设备补水，一旦火灾发生先由高位水箱供水，然后由室内消防水池供水，在地下一层设置钢筋混凝土消防水池，储存室内消火栓2小时内的用水量，消火栓给水加压泵由设在各个消火栓箱内的消防泵启泵按钮和消防控制中心直接开启消防给水加压泵，消火栓给水加压泵在泵房内和消防控制中心均设有手动开启和停泵控制装置。消火栓在平面和竖向分别成环，室外消火栓系统的水源由市政管网直接供给，并布置成环，消火栓设在明显且易使用的地方，楼顶设置试验性消火栓，在室外设置适量的消防水泵接合器并且在每层设置适当的灭火器。根据图纸的资料，按照《高层民用建筑设计防火规范GB5004595》[6],该建筑为Ⅱ类建筑，室外消防栓给水系统的设计秒流量为20L/s，室内消防栓给水系统的设计秒流量为30L/s，每根竖管最小流量为15L/s，每支水枪的最小流量5L/s。6.3消火栓系统的组成建筑消火栓给水系统一般由水枪、水带、消火栓、减压孔板、消防管道、消防水池、高位水箱、水泵结合器及增压泵等组成。6.4消防系统的布置要求6.4.1管网总体布置要求摘自《高层民用建筑设计防火规范》(CB50045-95)(2005年版)[6]7.3.1室外消防给水管道应布置成环状，其进水管不宜少于两条，并宜从两条市政给水管道引入，当其中一条进水管发生故障时，其余进水管应仍能保证全部用水量。7.3.6室外消火栓的数量应按本规范第7.2.2条规定的室外消火栓用水量经计算确定，每个消火栓的用水量应为10～15L/s。室外消火栓应沿高层建筑均匀布置，消火栓距高层建筑外墙的距离不宜小于5.00m，并不宜大于40m；距路边的距离不宜大于2.00m。在该范围内的市政消火栓可计入室外消火栓的数量。7.4.158 室内消防给水系统应与生活、生产给水系统分开独立设置。室内消防给水管道应布置成环状。室内消防给水环状管网的进水管和区域高压或临时高压给水系统的引入管不应少于两根，当其中一根发生故障时，其余的进水管或引入管应能保证消防用水量和水压的要求。7.4.3室内消火栓给水系统应与自动喷水灭火系统分开设置，有困难时，可合用消防泵，但在自动喷水灭火系统的报警阀前（沿水流方向）必须分开设置。7.4.4室内消防给水管道应采用阀门分成若干独立段。阀门的布置，应保证检修管道时关闭停用的竖管不超过一根。当竖管超过4根时，可关闭不相邻的两根。7.5.4一组消防水泵，吸水管不应少于两条，当其中一条损坏或检修时，其余吸水管应仍能通过全部水量。消防水泵房应设不少于两条的供水管与环状管网连接。消防水泵应采用自灌式吸水，其吸水管应设阀门。供水管上应装设试验和检查用压力表和65mm的放水阀门。6.4.2消防立管的布置1.当相邻消防立管中一条检修时，另一条立管仍应保证有扑灭初期火灾的用水量。因此，消防立管的布置，应保证同层相邻立管上的水枪的充实水柱同时至室内任何部位。2.消防立管的直径应按室内消防用水量由计算决定。计算出来的消防立管直径小于100mm时，应考虑消防车通过水泵接合器往室内管网送水的可能性，仍应采用100mm。6.4.3室内消火栓布置的具体要求1.每个消火栓处设启动消防水泵按钮，并应设置保护按钮措施。2.高层建筑室内消火栓直径采用65mm，配水的水龙头长度不应超过25米，水枪喷嘴口径不应小于19mm。3.按照消防栓的机械强度，消火栓栓口的静水压力不应大于1.00MPa，当大于1.00MPa时，应采取分区给水系统。消火栓栓口的出水压力大于0.50MPa时，应采取减压措施。4.消火栓给水管道的安装要求与其它给水管道基本不同，管材采用钢管。5.为了使每层消火栓流出水量接近于设计量，各区底下消火栓应设减压措施。6.4.4消防水箱的布置原则1．消防水箱的贮水量58 高位水箱应贮存室内消防10min的用水量，消防最小贮水量应符合下列要求：一类建筑（住宅除外）不应小于18m；二类建筑（住宅除外）和一类建筑的住宅不小于12m；二类建筑的住宅不应小于6m。2．消防水箱的设置高度。高位水箱的设置高度，应保证最不利点消火栓静水压力。在建筑高度不超过100m时，高层建筑最不利点的静水压力应不小于0.07MPa。3．止回阀的设置。消防水箱的出水管上应设置止回阀，以防止火灾时，消防泵供给的消防用水进入消防水箱，影响消防给水系统的正常工作。6.4.5水泵接合器水泵接合器是消防车往室内管网供水的接口。其主要作用有：一是当室内消防水泵因检修、停电或其它故障时，利用消防车从室外水源抽水，向室内消防给水管网提供灭火用水；二是当遇大火室内消防用水量不足时，必须利用消防车从室外水源抽水，向室内消防给水管网补充消防用水水泵结合器是消防车往室内管网供水的接口。水泵结合器一端由室内消火栓给水管网最底层引至室外，另一端进口可供消防车或移动水泵站加压向室内管网供水。水泵接合器的设置要求有：1、水泵接合器的位置应设在便于消防车接近的人行道或非机动车辆行驶的地段，且距室外消火栓或消防水池15～40m范围内。2、每个水泵接合器的流量按10L/s～15L/s计算，水泵接合器的数量按室内消防用水量计算确定。高层建筑采用竖向分区供水方式的，各分区应分别设置水泵接合器。3、地下式水泵接合器的阀门井井盖应铸有“消防水泵接合器”标志，并在附近设置指示其位置的固定标志，井盖底面与接合器接进水口的距离不应大于0.4m，且不应小于井盖的半径。地上式水泵接合器应设与地上式消火栓相区别的固定标志。墙壁式水泵接合器的安装应符合设计要求。设计图纸未注明具体要求时，其安装高度宜为1.1m，与墙上设置的门窗孔洞的净距不应小于2m，且不应设在玻璃幕墙的下方。4、为防止水泵接合器的阀门打开时，室内消防给水管网的水向外倒流，应在连接水泵接合器的管段上设止回阀，同时还应设检修用的闸阀和泄水阀。水泵接合器的阀门，应能在建筑物的室外进行操作，且应有保护设施和明显的标志。58 6.5消防系统计算6.5.1室内消火栓间距1.计算依据按《高层民用建筑设计防火规范》（GB50045—95,2005年版）[6]要求，消火栓的间距应保证同层任何部位有两个消火栓的水枪充实水柱同时到达，且消防前室也应该设置消火栓。消火栓布置间距根据下式计算：（6-1）（6-2）式中：S1——消火栓两股水柱时的间距，m；R——消火栓保护半径，m；C——水带展开时的弯曲折减系数，一般取0.8～0.9；Ld——水带长度，m；h——水枪充实水柱倾斜45°时的水平投影距离，m；h=0.71Hm，对一般建筑（层高为3～3.5）由于两楼板间的限制，一般取h=3.0m；（6-3）式中：H1----室内最高着火点离地面的高度，m；H2----消防水枪喷嘴离地面的高度，m，一般取1.0m；a----消防水枪的上倾角，一般采用45°，不应超过60°H——水枪充实水柱长度，m；b——消火栓的最大保护宽度，为一个房间的长度加走廊的宽度，m。水枪射流在26mm～38mm直径圆断面内、包含全部水量75%～90%的密实水柱长度称为充实水柱长度。表6-1为各类建筑要求水枪充实水柱长度。表6-1各类建筑要求水枪充实水柱长度建筑物类别充实水柱长度（m）低层建筑一般建筑≮7甲、乙类厂房、＞6层民用建筑、＞4层厂≮10车库高架库房≮13高层建筑民用建筑高度≥100m≮13民用建筑高度≤100m≮10高层工业建筑≮1358 人防工程内≮10停车库、修车库内≮102.计算该商住楼消防设计中，取水带长度为20m，展开时的弯曲折减系数C取0.85，则消火栓的保护半径为：消火栓采用单排布置，取消火栓的最大保护宽度为11.2m，则消火栓间距为：因此，该商住楼住宅部分每单元设置两只消火栓。消防电梯前室也需设置一个消防栓。住宅部分每单元每层一共设置三个消防栓。6.5.2消火栓压力计算1.水枪喷嘴处所需的水压水枪喷嘴处所需的水压应按下式计算：（6-4）H（6-5）式中：Hq——水枪喷嘴处的压力，m；Hf——垂直射流高度，m；Hm——水枪充实水柱长度，m；——与水枪喷嘴口径有关的阻力系数，可按照经验公式（6-6）计算，其值见表6-2；表6-2系数值df(mm)1316190.01650.01240.0097——实验系数，可按公式（6-7）其值见表6-3；58 表6-3系数αf值Hm68101216αf1.191.191.201.211.24该住宅消防设计中：取水枪喷口直径选19mm；水枪系数根据表6-2可知值为0.0097；充实水柱Hm根据表6-1查得不小于10m，取Hm为12m；水枪实验系数根据表6-3可知αf值为1.21。则水枪喷嘴处所需的水压为：H=mHO=169kPa2.水枪喷嘴的出流量水枪喷嘴的出流量应按下式计算：（6-8）式中：qxh——水枪的射流量，L/s；B——水枪水流特性系数，与水枪喷嘴口有关，可按公式（6-9）计算，其值已列入表6-4；表6-4水枪流速特性系数B水枪喷口直径（mm）13161922B0.3460.7931.5772.836Hq——水枪喷嘴处的压力，m。高层民用建筑消火栓给水系统的消防用水量应满足表6-5要求。表6-5高层民用建筑消火栓系统用水量建筑物名称建筑高度（m）消防用水量（L/s）每根竖管最小流量（L/s）每支水枪最小流量（L/s）室外室内普通住宅≤501510105＞501520105医院、电信楼、广播楼、高级住宅、教学楼、普通的旅馆、办公楼、科研楼、图书楼、档案楼、省级以下的邮政楼等≤502020105＞502030155≤50303015558 百货楼、展览楼、财贸金融楼、高级旅馆、重要的办公楼、科研楼、图书楼、档案楼、省级邮政楼等＞503040155该消防设计中，取水枪水流特性系数为1.577，每支水枪的最小流量为5L/s，则水枪喷嘴的出流量为：3.水带阻力水带水头损失应按下式计算：（6-10）式中：hd——水带水头损失，kPa；Ld——水带长度，m；Az——水带阻力系数，其值已列入表6-6；表6-6水带阻力系数Az水带材料水带直径（mm）506580麻织0.015010.004300.00150衬胶0.006770.001720.00075qxh——水枪的射流量，L/s。该消防设计中，19mm水枪配65mm水带，衬胶水带阻力较小，室内消火栓水带多为衬胶的。本工程亦选衬胶水带。根据上表可知65mm水带阻力系数Az值为0.00712，则水带水头损失为：h4.消火栓口所需的水压消火栓所需的水压按下列公式计算：（6-11）式中：Hxh——消火栓口的水压，kPa；Hq——水枪喷嘴处的压力，kPa；hd——水带的水头损失，kPa；Hk——消火栓栓口水头损失，按20kPa计算。该住宅消防设计中，水枪喷嘴处的压力为169kPa，水带的水头损失为38.50kPa，消火栓栓口水头损失为20kPa，则消火栓口的水压为：58 6.5.3消防水箱设计计算1.计算依据消防水箱储水量应保证消防10min用水量，且应满足高位消防水箱的消防储水量，一类公共建筑不应小于18m3；二类公共建筑和一类居住建筑不应小于12m3；二类居住建筑不应小于6.00m3。消防水箱容积确定按公式6-12计算V(6-12)式中：Vx—消防水箱贮存消防水量，m3；Qx—室内消防用水总量，L/s；0.6—单位换算系数。2.设计计算本建筑室内消火栓用水量为30L/s，故V=0.6×30=18m3，由于本建筑属于二类公共建筑，计算消防水箱容积不应小于12m3，满足要求，同时考虑到消防水箱对结构的影响，故选择消防水箱标准图集《02S101矩形给水箱》[7]：容积为20m3的装配式钢板给水箱，其尺寸为L×B×H=4m×2m×2.5m，有效容积为18m，出水管管径为100mm，溢流管管径为100mm，泄水管管径为70mm。3.校核设置的消防出水管距水箱底为0.10m，同时消防水箱底距地面布置要求不小于0.5m，本设计取0.7m，故消防水箱最低水位高程为58.49+0.7+0.10=59.29m，而最不利点消火栓栓口高程为52.09m,则最不利点消火栓口的静水压力为59.29-52.09=7.20m，根据《高层民用建筑设计防火规范》（GB50045－95，2005版）[5]第7.4.7.2条规定，高位消防水箱的设置高度应保证最不利点消火栓静水压力。当建筑高度不超过100m时，高层建筑最不利点消火栓静水压力不应低于0.07MPa；当建筑高度超过100m时，高层建筑最不利点消火栓静水压力不应低于0.l5MPa。当高位消防水箱不能满足上述静压要求时，应设增压设施。7.20m＞7m，故满足要求，不用设置增压设施。6.5.4消防贮水池1.计算依据消防水池的消防贮水量应按下式确定：(6-13)58 式中：Vf----消防水池贮存消防水量，m；Qf----室内消防用水量与室外给水管网不能保证的室外消防用水量之和，L/s；QL----市政管网可连续补充的水量，L/s；Tx----火灾延续时间，h，取2h。2.设计计算水池进水管管径为DN40，则补水量为：式中1.2为管道流速。室内消防用水量Vc=30×2×3.6=216m3，所以消防水池的容积为Vf=Vc-V=216-10.86=205.14m3，取有效容积为250m3。则市政管网补水时间为：(其中Q为补水管道的流量)根据《高层民用建筑设计防火规范》（GB50045—95,2005年版）[6]7.3.3中消防水池的补水时间不宜超过48h，而计算值小于48h，满足要求。6.6消防系统水力计算消防竖管和消火栓的流量分配情况具体如表6-7表6-7高层和超高层建筑最不利点计算流量分配室内消防计算流量(L/s)最不利消防竖管出水枪数(支)相邻消防竖管出水枪数(支)次相邻消防竖管出水枪数(支)102　　2022　2532　3033　40332注：每支消火栓最小流量为5L/s本建筑室内消火栓用水量为30L/s，按上表可知消防竖管分配情况为最不利消防竖管X1出水枪数为3支，相邻消防竖管X2出水枪数为3支。计算草图见图6-1。立管管径确：根据=5.2L/s58 ，经济流速查钢管水力计算表得：DN=100mm，V=0.6m/s，i=0.008mHO/m故：1点的水枪射流量：则：1-2管段流量为5.57+5.2=10.77L/s，管径为100mm，流速为1.24m/s，i=0.031mHO/m2.点水枪流量为进行消火栓给水系统水力计算时，按系统图假设某根管段发生故障，再按枝状管路计算，其计算图如图所示，配管水力计算成果见表6-8：表6-8消火栓给水系统配水管水力计算表计算管段设计秒流q(L/s)管长L(m)DN(mm)v(m/s)i(m/m)i*L(m)0~15.22.91000.60.0080.02321~25.2+5.57=10.772.91001.240.0310.08992~310.77+5.96=16.7352.621001.930.0753.94653~416.730.501500.880.0090.00454~516.73+16.73=33.4660.701501.770.03812.31275~633.467.601501.770.03810.02896∑hy=6.41m管路总水头损失为Hw=6.41×1.1=7.051m58 图6-1消防计算草图6.7消防水泵选择消防水泵的流量，应按满足火灾发生时建筑内消火栓使用总数的每个消火栓的设计流量之和计算，本设计室内消火栓用水量为33.46L/s。消火栓给水系统所需总水压(Hx)按公式6-14计算Hx=H1+Hxh+Hw(6-14)式中：Hx----消火栓给水系统总压力，m；H1----水泵吸水管至最不利点的消火栓的静压差，m；Hw----管道水头损失，m；则Hx=H1+Hxh+Hw=52.09+2.7+19.83+7.05=81.67m。58 查《04S204消防专用水泵选用与安装》[8],根据Qx=33.46L/s，Hx=81.67m，选消防水泵型号为：XBD10/40-SLH泵两台，一用一备，其性能参数为：流量Q为40L/s，扬程H为100m，功率N为75kw。6.8消火栓减压装置的设计与计算根据《高层民用建筑设计防火规范》（GB50045—95,2005年版）[6]7.4.6.5规定：消火栓栓口的静水压力不应大于1.00MPa，当大于1.00MPa时，应采取分区给水系统。消火栓栓口的出水压力大于0.50MPa时，应采取减压措施。其目的减少消火栓前的剩余水头，使消防水量合理分配，系统供水均匀；避免高位水箱的贮水在短时间内用完；利于消防人员安全操作。工程上常采用的减压措施有减压孔板、减压稳压消火栓、或节流管，本设计采用孔板减压方式。各层消火栓处剩余水压可按下式计算（6-15）式中：Hs----计算层消火栓处的剩余水压，m；Hb----消防水泵的压力，m；Z----消防水池最低水位至消火栓口静水压，m；∑h----消防水泵自水池送至计算层消火栓的消防管道沿程和局部水头损失之和，m；Hxh----最不利点消火栓所需水压，m。减压孔板与消火栓组合的水头损失为：（6-16）式中：Hk----消火栓与孔板组合水头损失值，m；β----相对孔径，β=d/D；d----孔板孔径(mm)；D----消火栓管内径(mm)(DN50mm管内径为53mm，DN65mm管内径为68mm)；v----管内流速(m/s)，qx----水流通过孔板后流量，L/s；g----重力加速度，m/s2。58 为简化计算，也可根据已知剩余水头、消火栓口径查《给水排水设计手册》第二册表13-41。当水泵工作时，本建筑各消火栓水头和孔板选择结果如表6-9：表6-9各消火栓动压、剩余压力和孔板选择表消火栓层数编号消火栓动压力(m)消火栓剩余压力(m)孔板孔径(mm)1819.83　　1722.752.92　1625.745.91　1528.869.03　1431.9812.15　1335.1015.27　1238.2218.39　1141.3721.51　1044.4624.63　947.5827.7522850.7030.8722753.8233.9922656.9437.1122560.0640.2320463.1843.3520366.3046.4720270.1650.3320174.3554.5218-177.7957.96186.9水泵接合器在建筑消火栓给水系统中均应设置水泵接合器。水泵接合器是连接消防车向室内消防给水系统加压供水的装置。水泵接合器的数量应按室内消防用水量计算确定，每个水泵接合器的流量应按10～15L/s计算，一般不少于2个。可按下式公式计算：（6-17）式中：n----水泵接合器的数量(个)；Q----室内消火栓消防用水量(L/s)；q----每个水泵接合器供水量(L/s)，一般取10~15L/s。本建筑室内消火栓用水量为30L/s，取q为10L/s，则n=30/10=358 ，取3个。同时水泵接合器安装要求应满足：水泵接合器应设在室外便于消防车使用的地点，距室外消火栓或消防水池的距离宜为15～40m。根据国家建筑标准设计图集《99S203消防水泵接合器安装》[9]：水泵接合器型号为SQS150-A型地上式消防水泵接合器(单组布置、砖砌井室、顶面不过汽车)6.10室外消火栓根据《高层民用建筑设计防火规范》：高层建筑必须设置室内、室外消火栓给水系统。故本建筑在室外设置了消火栓，室外消火栓是设置在建筑物外面消防给水管网上的供水设施，主要供消防车从市政给水管网或室外消防给水管网取水实施灭火，也可以直接连接水带、水枪出水灭火，是扑救火灾的重要消防设施之一。室外消火栓的数量应根据室外消火栓用水量经计算确定，每个消火栓的用水量为10-15L/s，室外消防用水量20L/s，本设计考虑每个消火栓用水量为10L/s，故室外消火栓个数为2个。室外消防栓由市政管网直接供给，市政管网常年可靠压力为0.25MPa，满足要求，不需要加压。根据《高规》有关规定：室外消火栓宜采用地上式，当采用地下式消火栓时，应有明显标志。本建筑室外消火栓采用地上式，其型号选用给水排水图集《01S201室外消火栓》[10]为SS100/65—1.6，进水口口径为100mm，出水口口径为65mm，数量为2个，其连接形式及尺寸为内扣式KWS65。6.11灭火器的选择根据《建筑灭火器配置设计规范》（GB50140-2005）[11]可知3.1.2灭火器配置场所的火灾种类可划分为一下五类：1A类火灾：固体物质火灾。2B类火灾：液体火灾或可熔化固体物质火灾。3C类火灾：气体火灾。4D类火灾：金属火灾。5E类火灾(带电火灾)：物体带电燃烧的火灾。3.2.2民用建筑灭火器配置场所的危险等级，应根据其使用性质，人员密集程度，用电用火情况，可燃物数量，火灾蔓延速度，扑救难易程度等因素，划分为以下三级：58 1严重危险级：使用性质重要，人员密集，用电用火多，可燃物多，起火后蔓延迅速，扑救困难，容易造成重大财产损失或人员群死群伤的场所；2中危险级：使用性质较重要，人员较密集，用电用火较多，可燃物较多，起火后蔓延较迅速，扑救较难的场所；3轻危险级：使用性质一般，人员不密集，用电用火较少，可燃物较少，起火后蔓延较缓慢，扑救较易的场所。5．2．1设置在A类火灾场所的灭火器，其最大保护距离应符合下表的规定。灭火器类型危险等级手提式灭火器推车式灭火器严重危险等级1530中危险等级2040轻危险等级25506．2．1A类火灾场所灭火器的最低配置基准应符合下表的规定。危险等级严重危险等级中危险等级轻危险等级单具灭火器最小配置灭火器级别3A2A1A单位灭火级别最大保护面积（5075100本建筑属于二类民用商住楼，属于中危险级，设计火灾类型为A类。采用干粉（磷酸铵盐）灭火器，型号为MF/ABC3。6.12管材选择6.12.1室内消火栓系统室内消火栓给水系统采用普通碳素无缝钢管。此类钢管具有强度高、承受压力大、抗震性能好、长度大、重量比铸铁管轻、接头少、加工安装方便的优点。除在需要拆解的地方采用法兰连接外、其余为焊接。无缝钢管同一外径下有多种壁厚，按管道承压情况选择壁厚。钢管防腐采用刷油防腐，刷防锈漆2道，面漆2道。6.12.2室外消火栓系统室外消火栓管道埋地敷设，管材采用给水铸铁管，承插口，铅接口，沥青防腐。管道配件采用该类管材相应的专用配件，以避免电化学作用使配件过早腐蚀，影响系统的使用寿命。58 第七章总结本次设计的主要内容包括：给水系统、排水系统、雨水系统、消防系统的水力计算，设备以及附件的选型，并且完成了设计说明书和施工图纸的绘制。给水系统：地下室到地上四层为低区，由市政管网直接供水；五层到十一层为中区，由高区供水经减压阀减压后供水；十一层到十八层为高区，由无负压变频调速设备直接供水。排水系统：采用污、废合流制，三层单独排放，特质配件单立管排水系统，并设置伸顶通气。雨水系统：采用普通外排水系统，重力流排水。消防系统：设置室内消火栓，由水泵水箱联合供水。在地下室设置消防水池。本次设计过程中，由于不了解相关的规范，工程施工的实际情况，做起来还是比较困难的。尤其是做消防系统的时候，由于一、二层为小型商铺，在布置消火栓的时候往往不知放在什么地方合适。还有一个难点就是选泵的问题。本次设计是除课程设计外对建筑给排水的又一次尝试，是对大学所学专业课知识的一次综合运用。通过本次设计使我们掌握了给水排水工程设计的方法和技术规范，了解了设计说明书的编制方法。通过本次毕业设计我学到了很到东西，它让我对大学所学知识做了一个系统的总结，让我了解了相关的设计规范，了解和掌握建筑给排水设计的现状以及发展方向，知道该怎么学习以及学到后该怎么应用到实际生活生产当中，学以致用，锻炼了自己的综合应用专业知识的能力。当然由于自己的能力有限，以及施工现场的情况还有许多不了解的地方，在设计过程中难免有不妥的地方，希望老师能给予批评指正。58 第八章参考文献[1]《建筑给水排水设计规范》(GB50015-20032009版),［S］中国计划出版社[2]《建筑给水排水工程》（第六版）,王增长主编中国建筑工业出版社（2010）[3]《01SS105常用小型仪表及特种阀门选用安装》中国建筑标准设计研究所（2002）[4]《12S109叠压（无负压）设备的选用与安装》,中国建筑标准设计研究所（2002）[5]《给水排水设计手册》姜文源北京：中国建筑工业出版社(1992)[6]《高层民用建筑设计防火规范》(CB50045-952005年版),［S］中国计划出版社[7]《02S101矩形给水箱》中国建筑标准设计研究所（2002）[8]《04S204消防专用水泵选用与安装》中国建筑标准设计研究所（2002）[9]《99S203消防水泵接合器安装》中国建筑标准设计研究所（2002）[10]《01S201室外消火栓》中国建筑标准设计研究所（2002）[11]《建筑灭火器配置设计规范》（GB50140-2005）58 第九章致谢58 附录1.给排水设计说明(2014-JPBS-01)2.地下室给排水消防平面图(2014-JPBS-02)3.一层给排水消防平面图(2014-JPBS-03)4.二层给排水消防平面图(2014-JPBS-04)5.三层给排水消防平面图(2014-JPBS-05)6.四-十七层给排水消防平面图(2014-JPBS-06)7.十八层给排水消防平面图(2014-JPBS-07)8.楼顶给排水消防平面图(2014-JPBS-08)9.标准层给排水消防平面放大图(2014-JPBS-09)10.三层给排水消防平面放大图(2014-JPBS-10)11.水泵房大样图(2014-JPBS-11)12.水箱间、集水坑大样图(2014-JPBS-12)13.给水系统图(2014-JPBS-13)14.排水系统图(2014-JPBS-14)15.消防系统图(2014-JPBS-15)16.雨水系统图(2014-JPBS-16)58'
