GBT4459.2-1984机械制图齿轮画法.pdf 11页

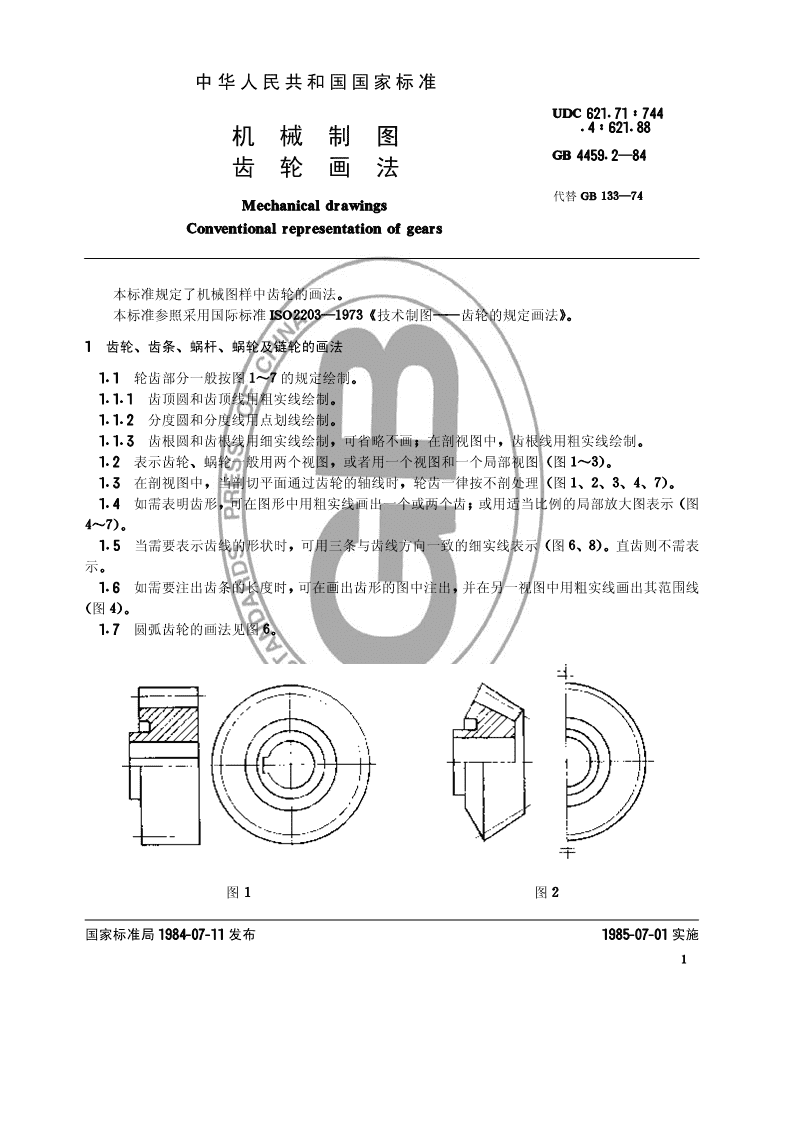

'中华人民共和国国家标准机械制图齿轮画法代替本标准规定了机械图样中齿轮的画法本标准参照采用国际标准技术制图齿轮的规定画法齿轮齿条蜗杆蜗轮及链轮的画法轮齿部分一般按图的规定绘制齿顶圆和齿顶线用粗实线绘制分度圆和分度线用点划线绘制齿根圆和齿根线用细实线绘制可省略不画在剖视图中齿根线用粗实线绘制表示齿轮蜗轮一般用两个视图或者用一个视图和一个局部视图图在剖视图中当剖切平面通过齿轮的轴线时轮齿一律按不剖处理图如需表明齿形可在图形中用粗实线画出一个或两个齿或用适当比例的局部放大图表示图当需要表示齿线的形状时可用三条与齿线方向一致的细实线表示图直齿则不需表示如需要注出齿条的长度时可在画出齿形的图中注出并在另一视图中用粗实线画出其范围线图圆弧齿轮的画法见图图图国家标准局发布实施 图图图图图图 齿轮蜗轮蜗杆啮合画法在垂直于圆柱齿轮轴线的投影面的视图中啮合区内的齿顶圆均用粗实线绘制图其省略画法如图所示在平行于圆柱齿轮圆锥齿轮轴线的投影面的视图中啮合区的齿顶线不需画出节线用粗实线绘制其他处的节线用点划线绘制图在圆柱齿轮啮合齿轮齿条啮合和圆锥齿轮啮合的剖视图中当剖切平面通过两啮合齿轮的轴线时在啮合区内将一个齿轮的轮齿用粗实线绘制另一个齿轮的轮齿被遮挡的部分用虚线绘制图也可省略不画图在剖视图中当剖切平面不通过啮合齿轮的轴线时齿轮一律按不剖绘制准双曲面圆锥齿轮啮合渐开线圆锥齿轮啮合和两轴线成非直角的圆锥齿轮啮合见图螺旋齿轮啮合的画法见图图蜗轮蜗杆啮合的画法见图圆弧齿轮啮合的画法见图圆柱齿轮啮合画法外啮合图图 内啮合齿轮齿条啮合图图圆锥齿轮啮合画法轴线成直角的啮合图图准双曲面圆锥齿轮啮合准渐开线圆锥齿轮啮合图图 轴线成非直角的啮合一般情况的齿轮啮合平面与锥形齿轮的啮合图图螺旋齿轮啮合画法轴线成直角的啮合轴线成非直角的啮合图图 蜗轮蜗杆啮合画法圆柱蜗杆啮合图图弧面蜗杆啮合图圆弧齿轮啮合画法图 附录齿轮图样格式示例参考件本附录仅列举出圆柱齿轮图圆锥齿轮图蜗杆图和蜗轮图的图样格式图中的参数表一般放在图样的右上角参数表中列出的参数项目可根据需要增减检验项目按功能要求而定图样中的技术要求一般放在该图样的右下角 图 图 图 图'
