GJB350.33-1987水面战斗舰艇系泊和航行试验规程消防系统试验.pdf 6页

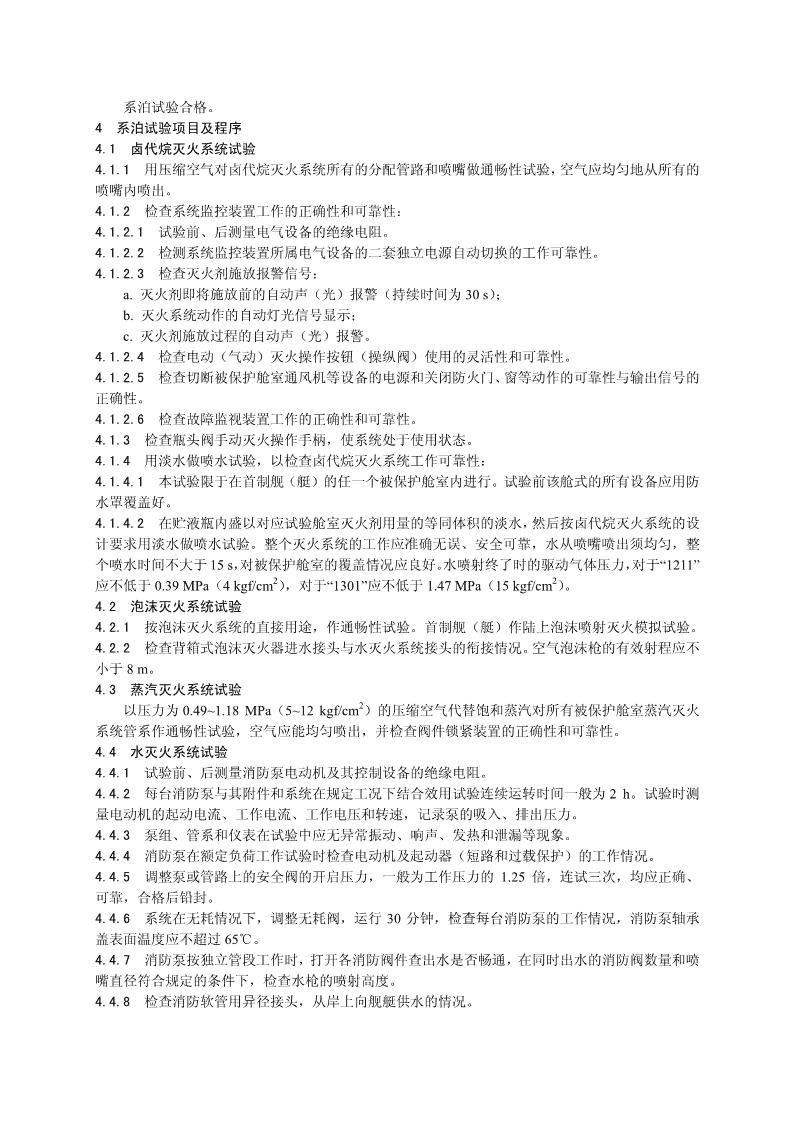

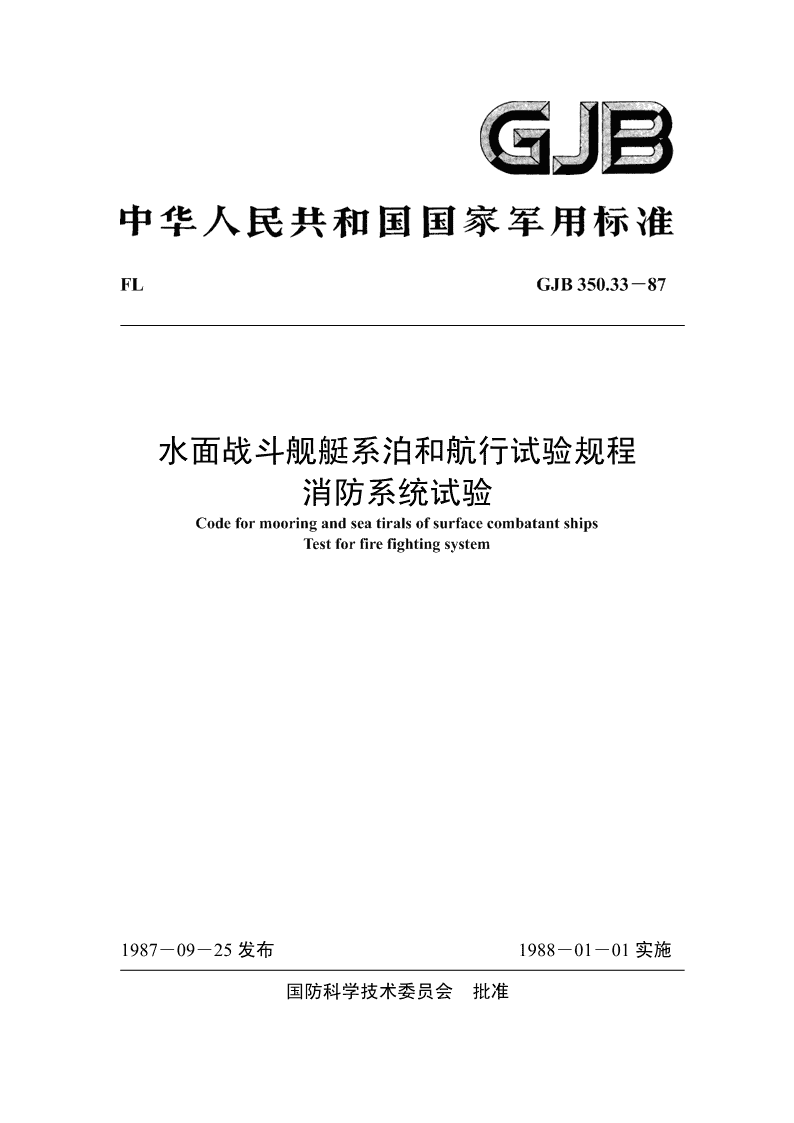

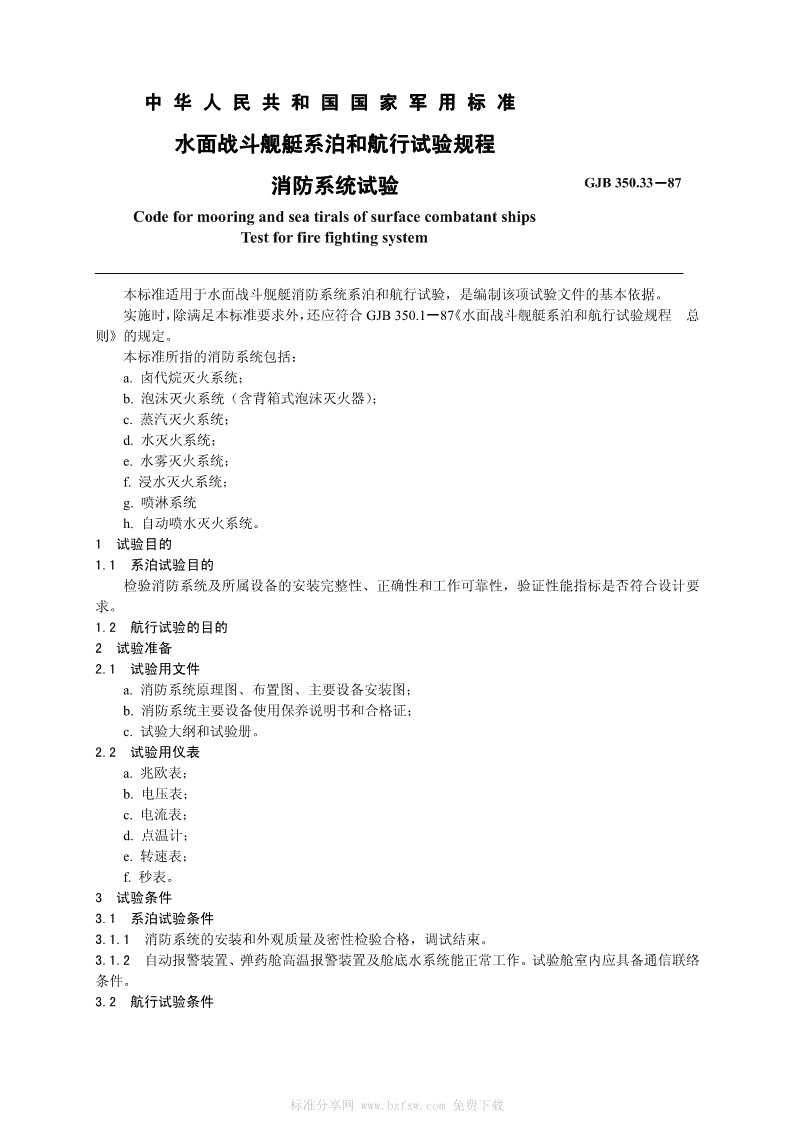

'FLGJB350.33―87水面战斗舰艇系泊和航行试验规程消防系统试验CodeformooringandseatiralsofsurfacecombatantshipsTestforfirefightingsystem1987―09―25发布1988―01―01实施国防科学技术委员会批准 中华人民共和国国家军用标准水面战斗舰艇系泊和航行试验规程消防系统试验GJB350.33－87CodeformooringandseatiralsofsurfacecombatantshipsTestforfirefightingsystem本标准适用于水面战斗舰艇消防系统系泊和航行试验，是编制该项试验文件的基本依据。实施时，除满足本标准要求外，还应符合GJB350.1－87《水面战斗舰艇系泊和航行试验规程总则》的规定。本标准所指的消防系统包括：a.卤代烷灭火系统；b.泡沫灭火系统（含背箱式泡沫灭火器）；c.蒸汽灭火系统；d.水灭火系统；e.水雾灭火系统；f.浸水灭火系统；g.喷淋系统h.自动喷水灭火系统。1试验目的1.1系泊试验目的检验消防系统及所属设备的安装完整性、正确性和工作可靠性，验证性能指标是否符合设计要求。1.2航行试验的目的2试验准备2.1试验用文件a.消防系统原理图、布置图、主要设备安装图；b.消防系统主要设备使用保养说明书和合格证；c.试验大纲和试验册。2.2试验用仪表a.兆欧表；b.电压表；c.电流表；d.点温计；e.转速表；f.秒表。3试验条件3.1系泊试验条件3.1.1消防系统的安装和外观质量及密性检验合格，调试结束。3.1.2自动报警装置、弹药舱高温报警装置及舱底水系统能正常工作。试验舱室内应具备通信联络条件。3.2航行试验条件标准分享网www.bzfxw.com免费下载 系泊试验合格。4系泊试验项目及程序4.1卤代烷灭火系统试验4.1.1用压缩空气对卤代烷灭火系统所有的分配管路和喷嘴做通畅性试验，空气应均匀地从所有的喷嘴内喷出。4.1.2检查系统监控装置工作的正确性和可靠性：4.1.2.1试验前、后测量电气设备的绝缘电阻。4.1.2.2检测系统监控装置所属电气设备的二套独立电源自动切换的工作可靠性。4.1.2.3检查灭火剂施放报警信号：a.灭火剂即将施放前的自动声（光）报警（持续时间为30s）；b.灭火系统动作的自动灯光信号显示；c.灭火剂施放过程的自动声（光）报警。4.1.2.4检查电动（气动）灭火操作按钮（操纵阀）使用的灵活性和可靠性。4.1.2.5检查切断被保护舱室通风机等设备的电源和关闭防火门、窗等动作的可靠性与输出信号的正确性。4.1.2.6检查故障监视装置工作的正确性和可靠性。4.1.3检查瓶头阀手动灭火操作手柄，使系统处于使用状态。4.1.4用淡水做喷水试验，以检查卤代烷灭火系统工作可靠性：4.1.4.1本试验限于在首制舰（艇）的任一个被保护舱室内进行。试验前该舱式的所有设备应用防水罩覆盖好。4.1.4.2在贮液瓶内盛以对应试验舱室灭火剂用量的等同体积的淡水，然后按卤代烷灭火系统的设计要求用淡水做喷水试验。整个灭火系统的工作应准确无误、安全可靠，水从喷嘴喷出须均匀，整个喷水时间不大于15s，对被保护舱室的覆盖情况应良好。水喷射终了时的驱动气体压力，对于“1211”www.bzfxw.com22应不低于0.39MPa（4kgf/cm），对于“1301”应不低于1.47MPa（15kgf/cm）。4.2泡沫灭火系统试验4.2.1按泡沫灭火系统的直接用途，作通畅性试验。首制舰（艇）作陆上泡沫喷射灭火模拟试验。4.2.2检查背箱式泡沫灭火器进水接头与水灭火系统接头的衔接情况。空气泡沫枪的有效射程应不小于8m。4.3蒸汽灭火系统试验2以压力为0.49~1.18MPa（5~12kgf/cm）的压缩空气代替饱和蒸汽对所有被保护舱室蒸汽灭火系统管系作通畅性试验，空气应能均匀喷出，并检查阀件锁紧装置的正确性和可靠性。4.4水灭火系统试验4.4.1试验前、后测量消防泵电动机及其控制设备的绝缘电阻。4.4.2每台消防泵与其附件和系统在规定工况下结合效用试验连续运转时间一般为2h。试验时测量电动机的起动电流、工作电流、工作电压和转速，记录泵的吸入、排出压力。4.4.3泵组、管系和仪表在试验中应无异常振动、响声、发热和泄漏等现象。4.4.4消防泵在额定负荷工作试验时检查电动机及起动器（短路和过载保护）的工作情况。4.4.5调整泵或管路上的安全阀的开启压力，一般为工作压力的1.25倍，连试三次，均应正确、可靠，合格后铅封。4.4.6系统在无耗情况下，调整无耗阀，运行30分钟，检查每台消防泵的工作情况，消防泵轴承盖表面温度应不超过65℃。4.4.7消防泵按独立管段工作时，打开各消防阀件查出水是否畅通，在同时出水的消防阀数量和喷嘴直径符合规定的条件下，检查水枪的喷射高度。4.4.8检查消防软管用异径接头，从岸上向舰艇供水的情况。 4.4.9用移动式应急消防泵进行水枪的喷射试验，记录水枪的喷嘴直径与喷射高度。将测试结果填入表A1、表A2。4.5水雾灭火系统试验4.5.1检查速动阀工作的灵活性和可靠性。4.5.2用系统直接喷水的方法，按设计要求进行水雾喷射效用试验。各层水雾灭火系统管路和喷嘴的布置应保证喷出水雾均匀分布。4.6浸水灭火系统试验4.6.1下水前应检查操纵装置工作的正确性和可靠性，试验前应检查通信联络是否正常。4.6.2按设计要求的操纵方式打开通海阀，短时开启浸水闸阀，采用自流浸水或人工浸水的方法，进行短时间的舱室浸水效用试验。4.6.3试验结束时，应检查通海阀，确认处于关闭状态。4.7喷淋系统试验按设计要求的操纵方式进行喷淋系统的效用试验。其管路和喷水器（孔）的布置应保证喷出的水流均匀分布。4.8自动喷水灭火系统试验4.8.1按系统的直接用途，检查本系统由淡水压力柜供水，自动转换至水消防总管供水的工作可靠性。4.8.2检查自动喷水器开始喷水后的音响报警信号。5航行试验项目及程序5.1消防系统按直接用途投入工作，检查其工作协调性和可靠性。5.2消防系统若设有监控装置时，应检查其工作正确性和可靠性。5.3舰艇倒航时，应检查消防泵工作情况，记录泵的吸入和排出压力。将试验情况和结论填入航行试验报告。www.bzfxw.com6试验报告系泊试验报告和航行试验报告按GJB350.1－87规定的格式编制。标准分享网www.bzfxw.com免费下载 附录A系泊试验记录表（参考件）表A1泵、管系及安全阀试验记录表泵的型号电动机型号制造厂制造厂出厂编号出场编号出厂日期出厂日期电动机泵绝缘电阻MΩ起动工作运转试验内容电流电流吸入排出电动机控制箱工作转速试验情况压力压力试验前试验后试验前试验后电压r/minkPakPa规定值12实测值www.bzfxw.com34起跳压力MPa关闭压力MPa安全阀名称或部位规定值123规定值123测试人员：（签名）日期： 表A2水枪喷水试验喷水高度m排出压力水枪出水口径消防泵编号或位置消防阀位置备注MPammwww.bzfxw.com应急测试人员：（签名）日期：标准分享网www.bzfxw.com免费下载'
