HGT2469-2011立式砂磨机.pdf 8页

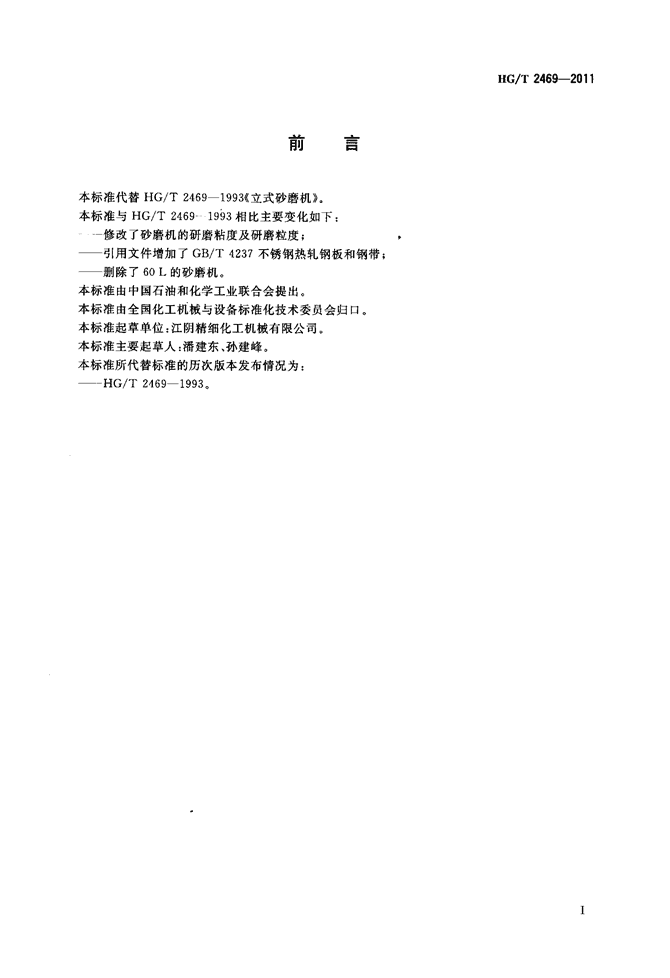

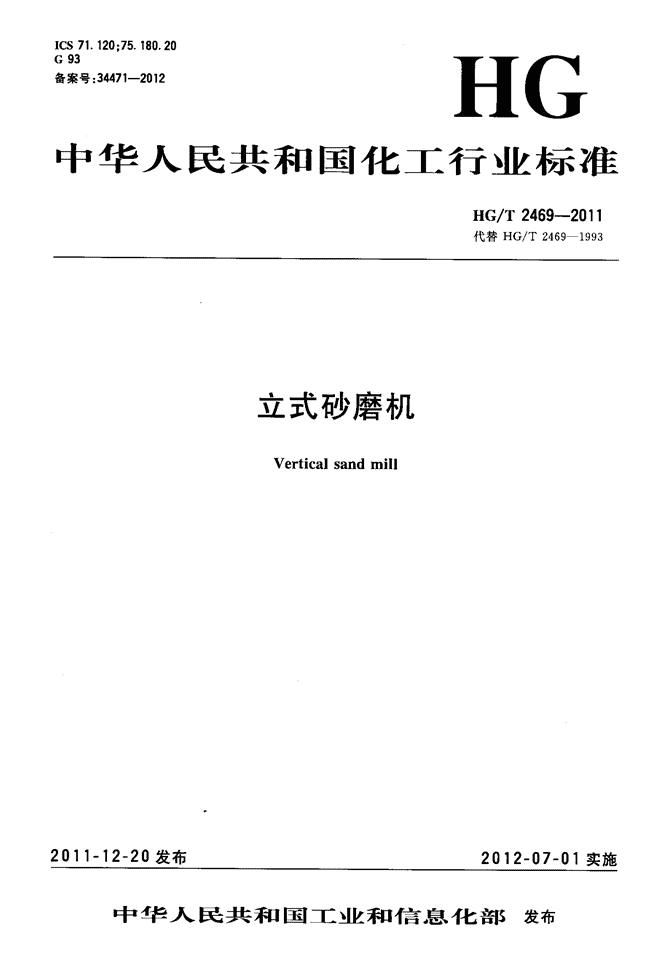

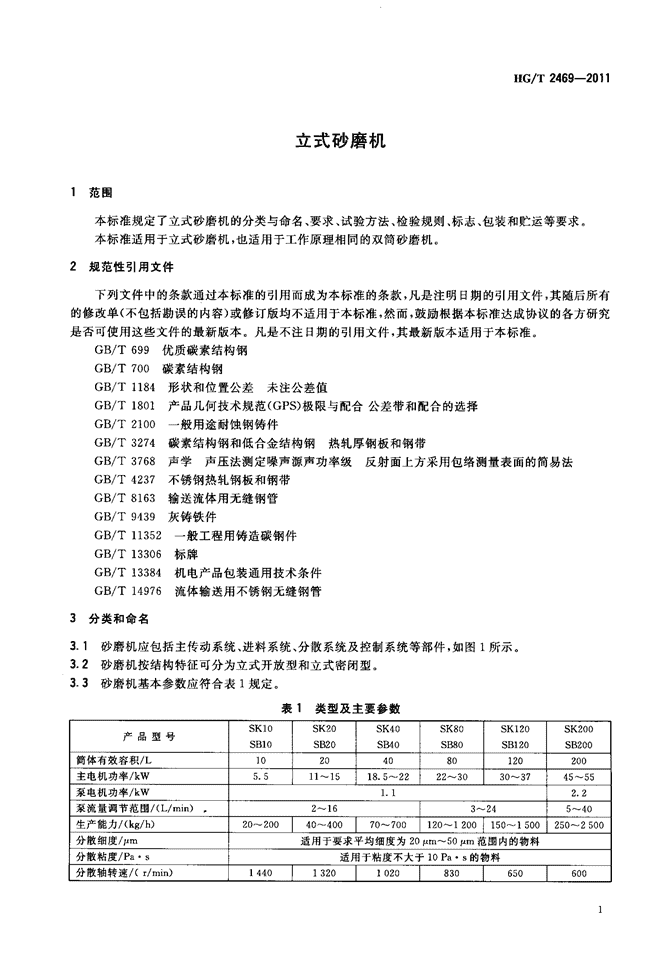

'ICS71．120；75．180．20G93备案号：34471—2们2HG中华人民共和国化工行业标准HG／T2469—2011代替HG／T246919932011—12—20发布立式砂磨机Verticalsandmill2012—07—01实施中华人民共和国工业和信息化部发布 标准分享网www.bzfxw.com免费下载刖吾本标准代替HG／T24691993《立式砂磨机》。本标准与HG／T24691993相比主要变化如下：修改了砂磨机的研磨粘度及研磨粒度；——引用文件增加了GB／T4237不锈钢热轧钢板和钢带；——删除了60L的砂磨机。本标准由中国石油和化学工业联合会提出。本标准由全国化工机械与设备标准化技术委员会归口。本标准起草单位：江阴精细化工机械有限公司。本标准主要起草人：潘建东、孙建峰。本标准所代替标准的历次版本发布情况为：——HG／T24691993．HG／T2469—2011 标准分享网www.bzfxw.com免费下载立式砂磨机HG／T2469--20111范围本标准规定了立式砂磨机的分类与命名、要求、试验方法、检验规则、标志、包装和贮运等要求。本标准适用于立式砂磨机，也适用于工作原理相同的双筒砂磨机。2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注明日期的引用文件，其随后所有的修改单(不包括勘误的内容)或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。GB／T699优质碳素结构钢GB／T700碳素结构钢GB／T1184形状和位置公差未注公差值GB／T1801产品几何技术规范(GPs)极限与配合公差带和配合的选择GB／T2lOo一般用途耐蚀钢铸件GB／T3274碳素结构钢和低合金结构钢热轧厚钢板和钢带GB／T3768声学声压法测定噪声源声功率级反射面上方采用包络测量表面的简易法GB／T4237不锈钢热轧钢板和钢带GB／T8163输送流体用无缝钢管GB／T9439灰铸铁件GB／T11352一般工程用铸造碳钢件GB／T13306标牌GB／T13384机电产品包装通用技术条件GB／T14976流体输送用不锈钢无缝钢管3分类和命名3．1砂磨机应包括主传动系统、进料系统、分散系统及控制系统等部件，如图1所示。3．2砂磨机按结构特征可分为立式开放型和立式密闭型。3．3砂磨机基本参数应符合表1规定。表1类型及主要参数SKloSK20SK40SK80SKl20SK200产品型号SBlOSB20SB40SB80SBl20SB200筒体有效容积／L10204080120200主电机功率／kW5．511～1518．5～2222～3030～3745～55泵电机功率／kW1．12．2泵流量调节范围／(L／min)．2～163～245～40生产能力／(kg／h)20--20040～40070～700120～1200150～1500250～2500分散细度／pm适用于要求平均细度为20gm～509m范围内的物料分散粘度／Pa·s适用于粘度不大于10Pa·s的物料分散轴转速／(r／rain)144013201020830650600 标准分享网www.bzfxw.com免费下载HC／T2469—2011立式开放型立式密闭型系统图1砂磨机结构示意图3．4标记方法：产品应按下列顺序标记，并可根据需要增加标记内容：产品型号(用s表示)、分类(开放式用K表示，密闭式用B表示)、砂磨筒容积、设计序号。示例：开放式20L砂磨机的标记如下：SK2014要求(L)开放式，辟密闭式)4．1设计4．1．1砂磨机除应符合本标准3．3的要求外，还应符合经规定程序批准的产品图样及技术文件要求。4．2材料4．2．1砂磨机的主要零件材料应符合以下要求，并应有材料质量证明书。4．2．2铸铁件应符合GB／T9439的要求。42．3铸钢件应符合GB／T2100或GB／T11352的要求。42．4轴类零件材料应符合GB／T699、GB／T700的要求。4．2．5板壳类零件材料应符合GB／T700、OB／T3274、GB／T4237的要求。4．26管类零件材料应符合GB／T8163和GB／T14976的要求。4．3制造、组装4．31筒体、机身及其他焊接件焊缝不得有裂纹、气孔、弧坑和夹渣等缺陷。4．32对卷制成型的内筒，焊后应对焊缝作煤油渗漏检查，无渗漏为合格。2 标准分享网www.bzfxw.com免费下载HG／T2469--20114．3．3内筒与夹套组焊后，夹套应进行水压试验，试验压力为0．3MPa，保压0．5h不得有渗漏。4．3．4轴承座、主轴等零件的重要部位尺寸精度等级按GB／T1801的规定，并应符合表2的要求。表2零件尺寸精度等级零件部位精度等级表面粗糙度R。／,urn轴承座与滚动轴承配合的孔H7J71．6主轴与滚动轴承配合的轴承js6k6O．8分散轴与联轴器、分散盘配合部位1．6分散盘与分散盘配合的孔，两端面1．64．3．5轴承座、主轴、分散轴、分散盘、联轴器等零件的重要部位形位公差按GB／T1184的规定，并符合表3的要求。表3零件形位公差零件部位形位公差名称公差等级轴承座轴承孔的同轴度8主轴与滚动轴承配合的轴颈和与联轴器配合的轴颈的同轴度8分散轴与联轴器配合的轴颈和与分散盘配合的轴颈的同轴度10分散盘两端面平行度8联轴器端面对轴心线的圆跳动84．3．6分散盘、平衡轮应进行单件静平衡试验，许用不平衡力矩不大于1600g·mm。4．3．7对有防爆要求的电气元器件和电气设备金属外壳应按相应防爆等级的要求选购或制造。4．3．8所有配套件、外购件应符合相应的产品标准要求，并应有产品合格证。4．3．9所有零部件经检验合格后方可组装。4．3．10组装后，上联轴器端面圆跳动公差和分散轴下端(离轴端60film处)径向圆跳动公差应符合表4的要求。表4零件端面及轴端跳动公差单位为毫米SKloSK20SK40SK80SKl20SK200产品型号SBloSB20SB40SB80SBl20SB200上联轴器端面圆跳动公差
