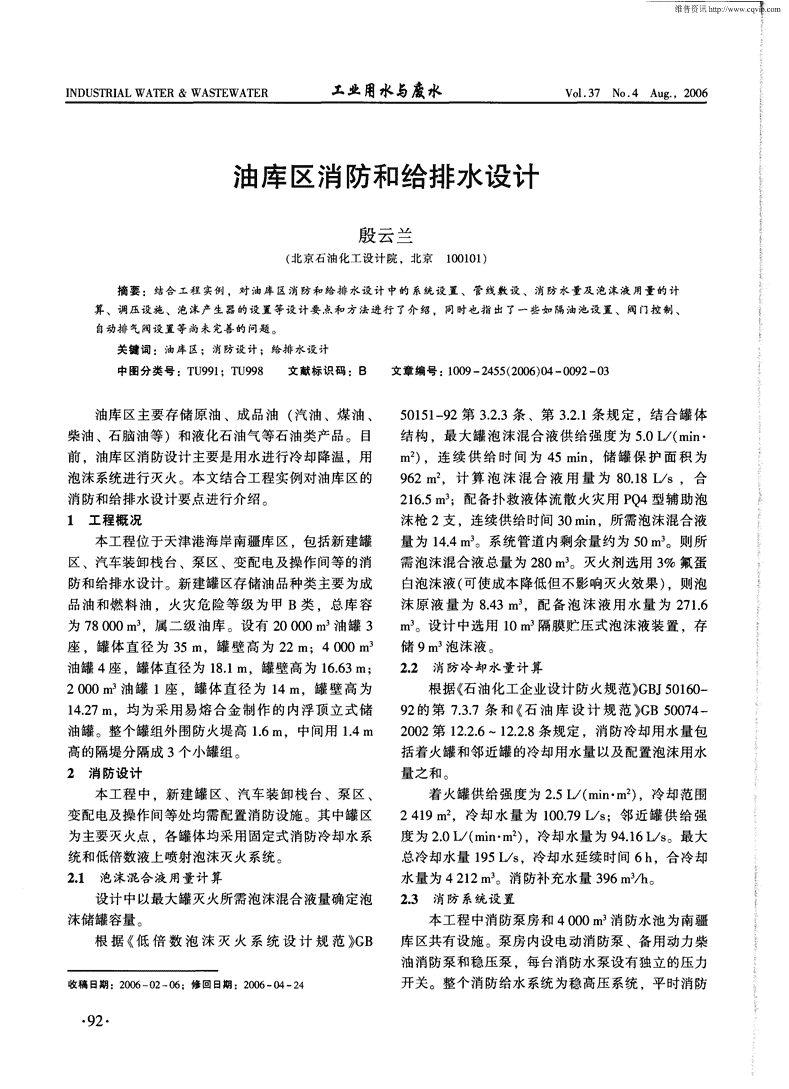

'维普资讯http://www.cqvip.comINDUSTRIALWATER＆WASTEWATER工业用水与废水v。1．37No．4Aug．"2006油库区消防和给排水设计殷云兰(北京石油化工设计院，北京100101)摘要：结合工程实例，对油库区消防和给排水设计中的系统设置、管线敷设、消防水量及泡沫液用量的计算、调压设施、泡沫产生器的设置等设计要点和方法进行了介绍，同时也指出了一些如隔油池设置、阀门控制、自动排气阀设置等尚未完善的问题。关键词：油库区；消防设计；给排水设计中图分类号：TU991：TU998文献标识码：B文章编号：1009—2455(2006)04—0092—03油库区主要存储原油、成品油(汽油、煤油、50151—92第3．2．3条、第3．2．1条规定，结合罐体柴油、石脑油等)和液化石油气等石油类产品。目结构，最大罐泡沫混合液供给强度为5．OL／(min·前，油库区消防设计主要是用水进行冷却降温，用mz)，连续供给时间为45min，储罐保护面积为泡沫系统进行灭火。本文结合工程实例对油库区的962mz，计算泡沫混合液用量为8O．18L／s，合消防和给排水设计要点进行介绍。216．5m，；配备扑救液体流散火灾用PQ4型辅助泡1工程概况沫枪2支，连续供给时间30min，所需泡沫混合液本工程位于天津港海岸南疆库区，包括新建罐量为14．4m。系统管道内剩余量约为50m，。则所区、汽车装卸栈台、泵区、变配电及操作间等的消需泡沫混合液总量为280m，。灭火剂选用3％氟蛋防和给排水设计。新建罐区存储油品种类主要为成白泡沫液(可使成本降低但不影响灭火效果)，则泡品油和燃料油．火灾危险等级为甲B类。总库容沫原液量为8．43m。配备泡沫液用水量为271．6为78000m，属二级油库。设有20000m油罐3m，设计中选用10m，隔膜贮压式泡沫液装置，存。座，罐体直径为35m，罐壁高为22m；4000m，储9m泡沫液。油罐4座，罐体直径为18．1m，罐壁高为16．63m；2．2消防冷却水量计算2000m3油罐1座。罐体直径为14m．罐壁高为根据《石油化工企业设计防火规范)GBJ50160—14．27m，均为采用易熔合金制作的内浮顶立式储92的第7．3．7条和《石油库设计规范》GB50074—油罐。整个罐组外围防火堤高1．6m．中间用1．4m2002第12．2．6～12．2．8条规定，消防冷却用水量包高的隔堤分隔成3个小罐组。括着火罐和邻近罐的冷却用水量以及配置泡沫用水2消防设计量之和。本工程中，新建罐区、汽车装卸栈台、泵区、着火罐供给强度为2．5L／(min·mz)，冷却范围变配电及操作间等处均需配置消防设施。其中罐区2419m，冷却水量为100．79L／s；邻近罐供给强为主要灭火点。各罐体均采用固定式消防冷却水系度为2．0L／(min·m)，冷却水量为94．16L／s。最大统和低倍数液上喷射泡沫灭火系统。总冷却水量195L／s，冷却水延续时间6h，合冷却2．1泡沫混合液用量计算水量为4212m。消防补充水量396m3／h。设计中以最大罐灭火所需泡沫混合液量确定泡2．3消防系统设置沫储罐容量。本工程中消防泵房和4000m，消防水池为南疆根据《低倍数泡沫灭火系统设计规范》GB库区共有设施。泵房内设电动消防泵、备用动力柴油消防泵和稳压泵，每台消防水泵设有独立的压力收稿日期：2006—02—06：修回日期：2006—04—24开关。整个消防给水系统为稳高压系统．平时消防·92· 维普资讯http://www.cqvip.com殷云兰：油库区消防和给排水设计给水管网由稳压泵稳压。维持消防冷却水管网压力0．8MPa。从这三方面看，消防冷却水系统和泡沫0．8～1．0MPa。在灭火时，由压力联动装置启动消混合液系统均需设调压设施。防泵。使管网中最不利点的水压和流量达到灭火要常用的调压设施有减压阀、调压孔板、节流求。库区消防冷却水管线为DN300环形管网地下塞、节流阀等。减压阀结构复杂，造价高，易堵敷设，并在环网上设置地上式室外消火栓。为避免塞．维修麻烦；节流阀仅适用于小流量、小管径；固定式水喷淋系统管道堵塞，火灾时不能有效发挥节流阀是通过改变通道截面积来节制流量和压力的作用。设计中增设了2门固定式消防水炮。手动阀，主要用于流量控制不严格的场合；调压孔泡沫混合液管网在罐区防火堤外用支架挂装，板结构简单，可以在现场加工，造价低，施工方管径DN250。管网上设置泡沫栓，并设置消防箱，便．被广泛应用于消防工程中。本次设计中，消防配备消防水带和辅助灭火用泡沫枪。冷却水系统在室外消火栓前设置减压孔板，将压力对其他灭火点。利用环网上设置的水栓、泡沫控制在0．5MPa以内；在罐体冷却水管线上设置减栓和泡沫枪进行灭火，并配有灭火器、灭火毯、灭压孔板，以控制水幕喷头的出流量；在泡沫混合液火砂等移动式灭火设施。管线进罐体的管线上设置减压孔板，以控制泡沫产3给排水设计生器在其额定压力下工作。本工程给排水设计主要包括罐区含油污水排放4．2泡沫混合液供给环管敷设方式系统、生活污水排放系统、雨水排放系统和生活给为了满足业主要求的最大库容量，总图规划水系统。设计重点为罐区含油污水排放系统、雨水时．防火堤外管线空间极其有限。加之消防系统管排放系统线管径较大，各种井室尺寸较大，库区各专业管线含油污水主要来自清罐污水．经管道收集后进又较多，造成各种管线布置困难。为了节省有限的入集水凋节池，用潜污泵提升至库区外含油污水管地下管线空间，将泡沫混合液供给管沿防火堤外侧网，经南疆港区污水处理中心处理合格后排放。潜环状挂装，用支托架架空敷设，这样既减少了地下污泵自耦式安装。管线的工程量，降低了工程造价，又能给其他地下雨水系统与含油污水系统分开设置。罐区内雨管线腾出空间，一举两得。水经管道收集后，经沉砂井出防火堤，再经水封井4．3独立管线、独立设置泡沫产生器与罐区外雨水管网连接。水封井与沉砂井之间设阀罐体上的每个泡沫产生器输送管道均独立引至门井以防止在事故时油品进入雨水系统由于库区防火堤外。设阀门单独控制，每根泡沫混合液管道外围南疆路市政没有整体规划，现有雨水管管径仅上均设有快速管牙接口。为DN300，不能满足本油库区雨水排放要求。按火灾时可能发生爆炸而使泡沫产生器或泡沫混照当地的暴雨强度．计算雨水总排出管为DN600。合液管线损坏不能正常工作，也可能火场灾情大．现设计为雨水分两路两点提升排放。存储的泡沫液不够使用。独立管线、独立设置泡沫4本工程设计要点产生器的优点就是：火灾时即使某一处泡沫产生器4．1调压设施的设置受到损坏，在防火堤外及时用阀门切断该支管路，①根据《建筑设计防火规范》8．6．2条要求，消既不会造成泡沫液的浪费而延误灭火进程，也不影火栓栓口处出水压力超过490kPa时，应有减压要响其他泡沫产生器正常发挥作用．从而保证了整个求。超过490kPa时，由于水枪的反作用力作用，泡沫灭火系统有效运行。每根泡沫混合液管道上设消防人员难于1人操作。②国产空气泡沫产生器快速管牙接口可使泡沫消防车快速补充灭火所需的额定工作压力常为0．50MPa，设计中泡沫液用量泡沫液，尽快的控制火势。也据此确定。如果系统压力超过泡沫产生器额定工4．4地面管线不保温设计作压力太多，则泡沫产生器流量增大，泡沫混合液据《石油库设计规范》l2．2．4条规定，消防给水将会提前释放完毕，而不能保证45min的灭火量。系统应保持充水状态。严寒地区的消防给水管道，③系统中消防水炮的额定工作压力较高，一般为冬季可不充水。本设计中，出地面管线未进行保0．6～1．2MPa，本工程中消防炮设计工作压力为温，冬季时放空消防水管线，加强管理。这样一是·93· 维普资讯http://www.cqvip.comINDUSTRIALWATER&WASTEWATER工业用水与废水v。1．37No．4Aug．，2006管线布局紧凑美观，二是可减少环管的支架用量，5讨论降低工程造价．缩短施工工期。本次设计在满足规范要求的前提下．尽量满足4．5罐体喷淋环管的布置和喷头设置了业主提出的“库容最大、工艺布置最灵活、投资本工程中的20000m，储罐，设备专业布置了最省”的要求，取得了较好的工程效果。设计中也2圈抗风圈(加强圈)。因抗风圈有一定的厚度，喷存在一些问题，一并提出，与同行进行探讨。淋冷却时会导致罐壁上边缘的喷淋水不能沿罐壁流①含油污水系统设计中，由于库区场地紧张，下。考虑到这一因素，在每圈抗风圈下布置1圈冷设置隔油池不能满足防火间距要求，因而只设置了却环管。这样设计中共设置3圈喷淋环管。集水调节池，未能对含油污水进行初步处理，收集此外．抗风圈的布置高度一般随罐体高度递污油。生产运行时可能会造成一定的经济损失。若增。且布置在罐壁上部．因此在罐壁上部的抗风圈进行人工收油，则操作麻烦，有一定的安全隐患。处选用小流量喷头，下部选用大流量喷头。设计采②现场阀门全部采用手动控制，未能实现自用了侧部开孔的水幕喷头，可防火隔热，喷洒角度动联动控制或遥控。在紧急状态下，极易造成因工为135。。这样，既可以使冷却水尽量均匀地喷洒作人员的误操作而延误灭火时机，甚至可能造成灭在整个罐壁表面，又能满足供水强度要求。火系统失灵。4．6消防水量的确定③根据规范要求，泡沫系统应在系统最高点根据石油化工企业设计防火规范要求，着火罐设置排气阀，其目的是防止灭火时管路中积存的空供水范围为罐壁表面积，邻近罐供水范围为罐壁表气进入着火罐而助长火势。本工程设计中，泡沫管面积的一半。距着火罐罐壁1．5倍直径范围内的邻线安装在防火堤外侧，且管线较长。若按规范规定近罐应进行冷却，邻近罐最多以3个计。邻近罐的的坡度敷设．则首末端标高相差很大，会影响工艺冷却水量直接影响消防水量。如何保证邻近罐的冷管线布置，因此设计中将泡沫管线水平敷设。这样却水量应结合总图布置以及合理配管来综合考虑。排气阀的设置就显得作用不大。希望规范能对设计首先．从总图布置来看，应选择罐体最大且相邻罐上的一些细节问题进行阐述，提出合理可靠的处理最多的一个罐体来计算。再者，应将喷淋环管合理方法。分段，并且各段能单独控制，方能控制消防水量减综上所述，油库区建设是一项复杂工程，尤其半的要求。本工程中的3个20000ITI，储罐纵向排是消防工程更是油库区建设的重点。合理详尽的设列，4个40001"133储罐在其右侧纵向排列。设计时计是油库区安全生产的前提保障。加上油库区消防将20000m3储罐喷淋环管分成独立的4段，每段系统的复杂性，生产的危险性，生产过程中必须加同独立的立管相连，单独引至防火堤外，加阀门单强日常维护和检修工作，提高全部工作人员的责任独控制：4000m3储罐喷淋环管分成独立的2段，心，规范操作，才能做到安全生产，防患于未然，做法同20000rfl3储罐。这样总冷却水量为中间的火灾发生时才可迅速高效地实施灭火。20000m储罐整罐水量，加相邻2个20000m储罐半罐水量和1个4000m储罐水量。4000131储罐分成2段不会使消防水量增加太多，却可以较大作者简介：殷云兰(1971一)，女，山西代县人，工程师，硕士的节省管材、管件，减少安装时间。(~)010—58296688—8194(电子信箱)yinyun1an123@sina．com。业业业业业业业业业业业业业业业业业业业业业业业业业业·水处理专利·专利名称：一种油田污水处理设备型操作简单，自动化程度高。经该设备处理的水回注到地层后不申请号：2oo52O079940会对地层的生态环境造成破坏，当回注水在下一个周期被开采出摘要：本实用新型公开了一种油田污水处理设备，包括顺序管路来时．不会给后续的污水处理工作增加额外的负担，同时可以对连接的电阻垢器、电絮凝器、电气浮器、果壳过滤器．石英过滤含油污水中的原油加以回收利用．变废为宝．是一种环保型油田器和电杀菌器．在电气浮器的上部开口处设有刮油器。本实用新污水处理设备。·94·'
