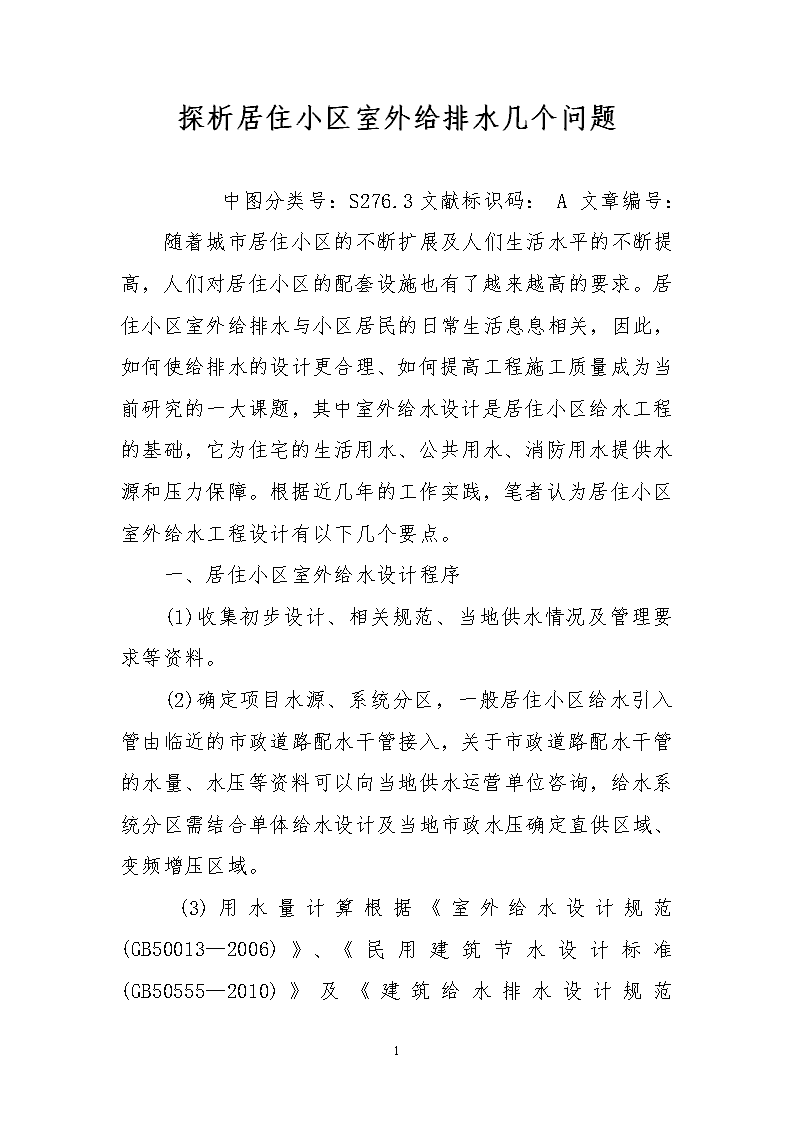

探析居住小区室外给排水几个问题 6页

'探析居住小区室外给排水几个问题　　中图分类号：S276.3文献标识码：A文章编号：随着城市居住小区的不断扩展及人们生活水平的不断提高，人们对居住小区的配套设施也有了越来越高的要求。居住小区室外给排水与小区居民的日常生活息息相关，因此，如何使给排水的设计更合理、如何提高工程施工质量成为当前研究的一大课题，其中室外给水设计是居住小区给水工程的基础，它为住宅的生活用水、公共用水、消防用水提供水源和压力保障。根据近几年的工作实践，笔者认为居住小区室外给水工程设计有以下几个要点。一、居住小区室外给水设计程序(1)收集初步设计、相关规范、当地供水情况及管理要求等资料。(2)确定项目水源、系统分区，一般居住小区给水引入管由临近的市政道路配水干管接入，关于市政道路配水干管的水量、水压等资料可以向当地供水运营单位咨询，给水系统分区需结合单体给水设计及当地市政水压确定直供区域、变频增压区域。6 (3)用水量计算根据《室外给水设计规范(GB50013—2006)》、《民用建筑节水设计标准(GB50555—2010)》及《建筑给水排水设计规范(GB50015—2003)》等，结合当地情况适当选取用水定额和时变化系数等计算生活用水量，根据建筑规模、高度、使用性质等计算室内、室外消防用水量，计算时注意室外给水总管与单体引入管的区别。(4)计算管径根据管段流量选取符合当地实情的流速，计算管道直径。(5)管材选择根据相关规范，结合系统压力、水质要求、当地习惯等选择管道材质。(6)管道布置、计量设施及配件设置根据《城市工程管线综合规划规范(GB50289—98)》结合项目实际，对室外给水管道进行布置，合理利用小区公共用地，统筹考虑与其它管线的相互关系6 二、合理选择技术参数给水工程设计涉及许多技术参数，可以分为规范规定参数和当地供水实际参数。规范参数有：定额水量、时变化系数、卫生器具当量等。对于规范规定的参数，选定时需参照项目所在地区的生活习惯、经济发展水平、项目类别等。现代居住小区建设分类主要有：多层普通住宅、多层连体排屋、多层单体别墅、高层普通住宅、单身公寓等。在用水定额选择时对于排屋和别墅的用水定额宜选高值，对于多层及高层住宅用水定额宜选中值，对于单身公寓用水定额宜选低值。而在时变化系数选择时对于多层高层住宅、单身公寓宜选高值，对于别墅、排屋宜选低值。这在通过水力计算选定管径时可以达到普通住宅、单身公寓的进户管偏小而进水总管偏大，排屋及别墅的进户管偏大而进水总管偏小的效果。既满足使用要求，又节约建设成本和降低能耗。而对当地供水实际参数的充分了解有助于项目给水设计能更好地与当地供水管理衔接，发挥良好的使用功能，避免出现项目给水设计与当地供水实际严重脱离的情况。设计前应积极与当地给水营运单位沟通，了解关于二次供水管理、市政管网配套情况、当地供水压力、户表计量要求等一系列的技术及管理要求，设计过程中在满足规范要求的同时最大限度地符合该地段的实际地缘要求，使项目设计更加符合规范、贴近实际，同时也为建设单位在项目建设及推进过程中减小阻力。三、合理选择管材及阀门等配件管道、阀门等配件是室外给水工程的主要材料，合理选择管材及配件对保障项目给水工程质量至关重要，同时也是给水系统正常运行的有力保障。近些年我国水行业发展迅速，各种新材料、新技术、新工艺不断涌现。用于给水工程的管道材质也不断发展更新，主要有球墨铸铁管、PCCP钢混凝土复合管、钢塑复合管、聚丙烯(PPR)管、PE管、不锈钢管、焊接钢管、无缝钢管等。居6 住小区给水管干管管径一般在DN100～DN300之间，给水支管在DN25～DN100之间。小区给水管道具有口径较小、使用频率高、流速变化大等特点，给水工程主材的选择宜结合实际应用情况和技术、经济方面综合考虑。四、管材的选择干管材质宜优先选用球墨铸铁管，该管材具有质轻、壁薄、耐压、耐冲击、耐腐蚀和耐抗震等性能。管道接口采用柔性接口，而且还有一定的延伸率及偏转角。具备生铁管和钢管材质的优点，又避免了两者的缺点。尤其当管道敷设在道路下时更能体现球墨铸铁管的适用性。当小区给水干管遇有地下室顶板或上翻梁等构筑物需要登高或翻低时，宜用钢管，通常使用螺纹焊接钢管，焊接钢管具有强度高、韧性好、加工性能强等优点，但其防腐措施要求较高。6 在给水支管材质的选择上余地较大，可以选用钢塑复合管、PPR管、PE管等。PPR管材具有经济实用、环保、重量轻、健康无毒、耐热性、耐蚀性、保温性能好、使用寿命长等特点，管道连接有焊接、热熔和螺纹衔接等方法。但其强度、刚度较低，在穿越道路时应做保护措施。钢塑复合管与镀锌管相比，具有抗腐蚀、不生锈、不积垢、光滑流畅、清洁无毒、使用寿命长等优点。据测试，钢塑复合管的使用寿命为镀锌管的3倍以上，与塑料管相比，它具有机械强度高、耐压、耐热性好等优点。由于基体是钢管，所以不存在脆化、老化问题。根据内衬材料及方式不同主要有内壁涂塑钢塑复合管、内壁衬塑钢塑复合管、内衬不锈钢钢塑的复合管等材料。从技术及经济角度综合考虑，衬塑及涂塑管材使用更为广泛。个别建设标准高、项目预算充足的项目可选用内衬不锈钢钢塑复合管，该管除一般特点外还具有不积垢、不结瘤、耐弱酸腐蚀、卫生性能好可输送纯净水等优点。钢塑复合管的连接方式有螺纹连接、法兰连接、沟槽连接等，施工便捷、快速，在给水工程中应用广泛。五、供水管道的管位布置使供水管线布设位置合理、减少相邻管线影响，以《城市工程管线综合规划规范(GB50289—98)》等规范为原则按以下步骤实施：(1)根据项目各单体用水要求、室外消火栓设置要求、室外计量设施布置等，由设计人员就室外给水平面设计需涉及的关于管道埋设深度、水平位置、井室位置、直径、深度等编制征求意见稿；(2)在征求意见稿的基础上由管线综合设计人员进行管线综合设计，明确给水、排水、强电、弱电、燃气等各种管线的平面位置与埋设深度等，并确定各道路控制断面设计；(3)根据定稿的管线综合图确定给水管道的具体布置，在给水总平面图中标明给水管道的平面位置、埋设深度(管顶或管中标高)，三通、弯头等控制点的坐标，水表井、阀门井位置等信息，不同压力等级或功能的管道以不同颜色或线型予以区分，力求给水总图制图规范、内容完整、表达清晰；6 (4)如有条件，可在项目规划定稿的绿化总平面图上直接绘制给水总图，这样可以降低室外给水工程尤其是各种井室对项目绿化的影响，在满足规范和使用要求的前提下尽量为绿化布置提供便利，以促进环境美化，减少供水设施维护与居民日常生活的冲突和相互影响。6'
