某路排水改造顶管施工组织设计 59页

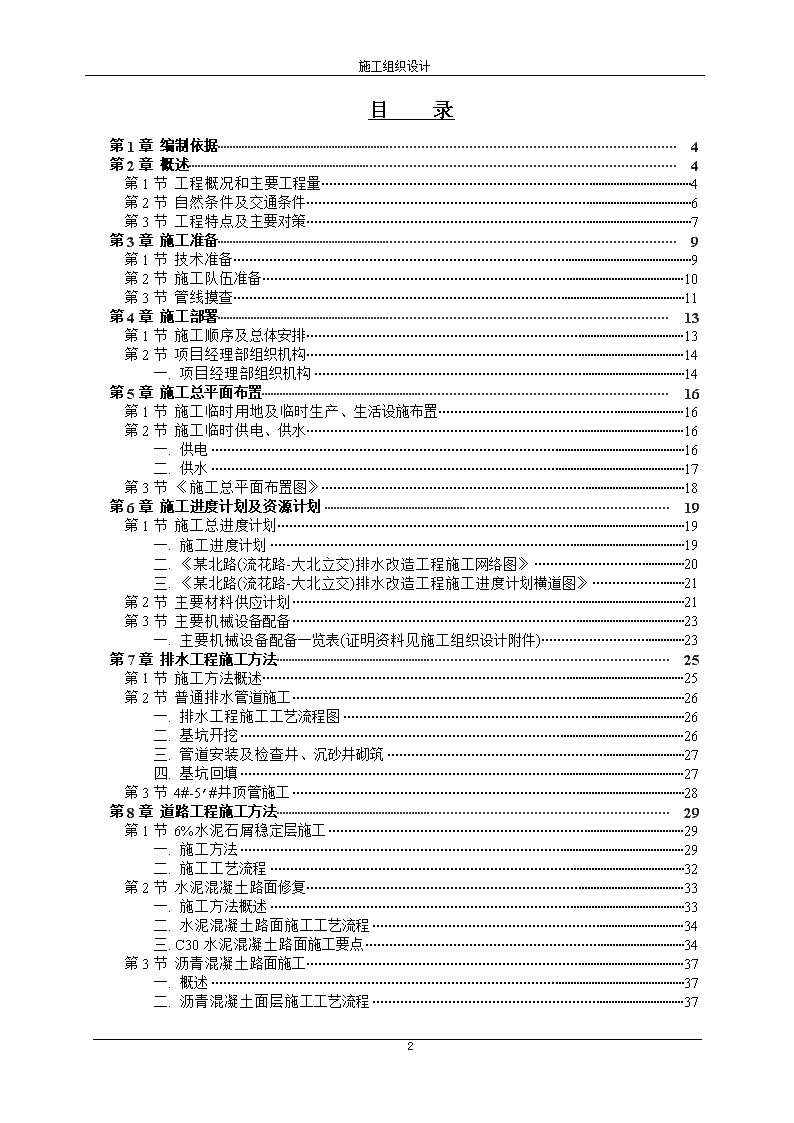

'施工组织设计广州市黄埔区市政建设总公司解放北路(流花路-大北立交)排水改造工程35天15km2001广州市优良工程某北路(流花路-大北立交)排水改造工程施工组织设计15 施工组织设计目录第1章编制依据4第2章概述4第1节工程概况和主要工程量4第2节自然条件及交通条件6第3节工程特点及主要对策7第3章施工准备9第1节技术准备9第2节施工队伍准备10第3节管线摸查11第4章施工部署13第1节施工顺序及总体安排13第2节项目经理部组织机构14一.项目经理部组织机构14第5章施工总平面布置16第1节施工临时用地及临时生产、生活设施布置16第2节施工临时供电、供水16一.供电16二.供水17第3节《施工总平面布置图》18第6章施工进度计划及资源计划19第1节施工总进度计划19一.施工进度计划19二.《某北路(流花路-大北立交)排水改造工程施工网络图》20三.《某北路(流花路-大北立交)排水改造工程施工进度计划横道图》21第2节主要材料供应计划21第3节主要机械设备配备23一.主要机械设备配备一览表(证明资料见施工组织设计附件)23第7章排水工程施工方法25第1节施工方法概述25第2节普通排水管道施工26一.排水工程施工工艺流程图26二.基坑开挖26三.管道安装及检查井、沉砂井砌筑27四.基坑回填27第3节4#-5’#井顶管施工28第8章道路工程施工方法29第1节6%水泥石屑稳定层施工29一.施工方法29二.施工工艺流程32第2节水泥混凝土路面修复33一.施工方法概述33二.水泥混凝土路面施工工艺流程34三.C30水泥混凝土路面施工要点34第3节沥青混凝土路面施工37一.概述37二.沥青混凝土面层施工工艺流程3715 施工组织设计三.材料准备38四.沥青混合料拌和38五.摊铺40六.碾压41第9章质量保证体系及质量保证措施42第1节工程质量目标42一.质量总目标42二.分项工程质量目标42第2节质量保证体系及质量目标的实现43一.质量保证体系43二.质量验收标准45第3节质量保证措施45第10章施工安全技术措施48第1节安全施工管理目标48第2节安全技术措施48第11章地面交通组织方案50第1节概述50第2节各施工阶段的交通组织50第3节《交通组织及文明施工平面布置图》52第12章管线保护措施53第13章环境保护和文明施工措施56一.综合治理56二.施工管理5715 施工组织设计第1章编制依据(1)．《某北路(流花路-大北立交)排水改造工程招标文件》及施工设计图纸；(2)．某北路(流花路-大北立交)排水改造工程施工招标答疑会会议纪要；(3)．施工现场的调查和访问资料；(4)．国家建设部、交通部颁发的有关设计规范、施工规则、验收标准、规程等，广州市有关部门颁发的有关施工安全、文明施工、消防环保的有关规定。第2章概述第1节工程概况和主要工程量1.概况(1).某北路（大北立交－流花路）现有排水管建造久远，管径普遍偏小，管道下沉错位。部分主干管及方渠坍塌，无法清疏，造成流水不畅。有的管道布置在路中央，支管长达20余米且埋深、坡度较小，支管经常堵塞，另外，部分主干管埋深较大（井深达6.6米），清疏养护非常困难，一旦堵寒就无法疏通。由于以上几点导致某北路经常被水漫淹，对市民生活带来极大不便。本工程对该段道路的排水进行改造并修复路面。主管管径从D400至D1200，大部分管段埋深从1.5米至3米，其中4#-5’#井埋深约为6米，根据设计图纸建议，该管段拟采用顶管施工。(2).结构形式<1>.本排水迁改工程设计为合流制。<2>.排水管采用承插式机制钢筋混凝土圆管，管道基础为A式。15 施工组织设计<1>.承插管采用橡胶圈柔性接口，再用1：2水泥砂浆抹带（详见接口大样图），在用水泥砂浆抹带前，应将对应部分管皮凿毛，并用水淋湿管口，抹带后用湿麻袋养护。<2>.检查井、沉砂井采用马路甲式，进水井采用马路平入式进水井和防撞侧入式进水井（加长型），平均井深为1.2米。<3>.排水系统的支管为D＝300，以S＝0.01的坡度坡向检查井。<4>.排水系统的管坑回填石屑至稳定层底，密实度不低于95%。<5>.基坑开挖时，如有淤泥或浮土必须清除，超挖深部分要用砖碎砂填平夯实。<6>.4－5’井段建议采用顶管方法施工。<7>.沥青路面恢复按结构：4㎝细颗粒AK－13A改性沥青混凝土＋5㎝中颗粒AC－20I沥青混凝土＋8㎝粗颗粒AC－25I型沥青混凝土＋25㎝6%水泥混凝土稳定层。砼路面恢复按结构：25㎝C30水泥混凝土＋30㎝6%水泥混凝土稳定层。1.主要工程量汇总表(以预算书为准)序号工程名称单位数量备注(一)、路面恢复工程1、AK-13A细颗粒改性沥青混凝土厚4㎝㎡2198.22、AC-20I中颗粒沥青砼厚5㎝㎡2198.23、AC-25I粗颗粒沥青砼厚8㎝㎡2198.24、6%水泥混凝土稳定层厚25㎝㎡2198.25、C30水泥混凝土厚25㎝㎡659.466、6%水泥混凝土稳定层厚30㎝㎡659.46(二)、排水工程7、拆旧路面(砼路面22㎝+沥青路面15㎝)㎡2198.28、开挖管沟地槽(坑)2米内m31298.399、开挖管沟地槽(坑)3米内带支撑m34407.3310、开挖管沟地槽(坑)6米内带支撑m3561.0111、挡土面积㎡6472.3912、回填石屑m34877.813、砼管道基础及铺设(承插式A式管径300㎜)m50014、砼管道基础及铺设(承插式A式管径400㎜)m64115、砼管道基础及铺设(承插式A式管径500㎜)m28515 施工组织设计1、砼管道基础及铺设(承插式A式管径600㎜)m962、砼管道基础及铺设(承插式A式管径800㎜)m913、砼管道基础及铺设(承插式A式管径1000㎜)m694、砼管道基础及铺设(承插式A式管径1200㎜)m8.55、管道顶管施工(承插式A式管径800㎜)m416、D1400马路甲式检查井H=1.755m座47、D1200马路甲式检查井H=2.753m座48、D1000马路甲式检查井H=2.01m座389、D1000沉砂井H=2.05m座110、平入式进水井座4111、侧入式进水井座43第1节自然条件及交通条件1.工程地质、水文地质概况(1).地貌[工程名称][工程名称]某北路(流花路-大北立交)排水改造工程环市路与某北路相交处，沿线两侧为越秀公园和兰圃公园。(2).工程地质本工程未提供地质资料。2.地震本段地震裂度为Ⅶ度，构造物设计时按规范要求Ⅶ度设防。3.气象气候本段属亚热带季风气候，月平均气温最低在1月13.6℃，最高在7月28.5℃，极端最高气温为38.7℃，极端最低为0℃，年平均相对湿度为77%。七、八、九月为台风季节，日最大降雨量284.9mm，一小时最大降雨量为83.9mm,最长连续雨时33天,最长连续无降雨69天,年平均降雨1699.88mm.15 施工组织设计1.交通条件本标段位于环市路与某北路相交处，交通较为便利。第2节工程特点及主要对策(1)．本标段施工正处于雨季，受雨水影响较大。为不影响工期，应有针对性地做雨季施工措施：（1）掌握雨季规律，合理安排施工计划，尽量避开雨季施工土方填挖工程,施工时应集中机械及人员力量对路基土方工程进行突击施工，缩短土方工程施工工期，减少雨水的影响。（2）合理布置临时排水系统，在路基周围设置排水沟、截水沟及集水井，及时对排水系统进行清疏。（3）布置好材料仓库及加工场地的防雨措施，避免对材料及加工作业的影响。（4）小范围内的施工作业可搭设雨棚进行施工。(2)．本工程工期较短,各项目施工的协调衔接十分重要,必须统一调配,优化组合熟练的施工队伍,调集充足的机械设备作保证,逐步落实月计划、年进度。本工程的工期较紧，而且施工范围内又有其它施工单位同时施工，施工期内需科学合理地安排好各分部分项工程的施工次序，并与甲方、监理及设计单位，其它工程承包商做好协调工作，及时调整施工组织计划以适应实际施工环境。(3)．15 施工组织设计交通复杂：本工程穿越广州市繁华路段，周围内街车辆人流繁忙，而道路又路窄车多，且根据招标文件要求，施工时仍应尽量保证原有交通量，各方面因素决定：合理有效的交通组织将是本项目施工得以顺利进行的关键前提条件。工程施工时需严密组织交通疏导，确保原道路的交通。本方案在交通组织方案一章有详细的交通组织设计，确保施工时的交通畅通。(1)．由于沿线居民区密集，商铺住宅众多，又毗邻城市主干线,因此文明施工,保护环境,尽量减少污染和不污染尤为重要,应做足环境保护及文明施工的措施，以维护广州这个国际大都市的良好形象。环境保护及文明施工作为本工程施工组织设计的最重要的一个方面，将在后面《环境保护与文明施工》一章进行专门的组织安排。15 施工组织设计第1章施工准备为按期保质完成本项目，工程开工后立即按计划组织机械、材料、人员进场；并和业主、监理及设计单位各方联系，进行图纸会审，协助设计单位完善施工设计图纸；对进场的成品、半成品、设备、材料进行自检、专检，并向监理工程师提交产品合格证和质保书。同时完成临时设施工程，积极快速地投入正常的生产中。第1节技术准备（一）．现场踏勘、收集有关资料1.调查现场的交通情况，掌握各交叉路口交通转向及车流量，便于交通组织，并可确定材料、机械、土方运输路线。2.调查水源、电源情况：调查施工水源、电源的供应能力及接驳地点、线路距离；本工程甲方不提供水、电接驳点，由于本项目采用商品砼，水泥石屑又不在现场搅拌，因此工程现场用水及用电量均较小，故可考虑从附近的单位接出，而不采用柴油发电机组发电，避免柴油发电机组的噪音污染，但从防洪及紧急情况方面考虑，现场仍设置一部50KW柴油发电机组作为备用。3.收集气象资料，以便更好地组织施工，制定雨季施工措施及防洪措施；本工程施工期处于雨季，在施工组织上应充分考虑雨季的影响，合理组织施工，对受雨季影响较大的土方工程则集中各方面的资源及力量，尽量缩短土方工程的工期，减少受雨水的影响。4.联系管线部门以取得地下管线的资料，并与现场仪器探测结果互相核对，掌握本标段地下管线资料；5.了解本标段周围的物资供应情况：调查工程所需各种物资来源单位的供应能力、价格、品种、质量、信誉等情况，落实供货单位。15 施工组织设计（一）．图纸会审、设计交底1.项目经理部组织有关人员认真学习图纸，对工程的有关图纸进行审查，掌握和了解图纸中的有关细节。2.组织图纸会审，由设计人员进行交底，理解设计意图、质量标准及施工注意事项，准确掌握设计图纸中的细节。（二）．编制施工组织设计、按ISO9002标准编制质量计划1.编制本工程的总体施工组织设计及关键工序的作业指导书。2.按ISO9002质量体系标准及公司ISO9002程序文件和质量手册编制本项目的质量计划。（三）．项目经理部组织各专业施工队伍进行技术交底项目经理部组织各专业施工队伍学习图纸以及施工组织设计、质量计划等文件，了解图纸细节、施工要求达到的目标及本项目的管理制度，商定施工配合事项。（四）．编制预算文件由预算部门根据设计图纸、预算定额、施工组织设计编制预算成本节约计划。第1节施工队伍准备（一）．根据本项目的具体情况建立本项目的项目经理部管理机构，选择高素质的管理人员和专业技术人员及富有市区施工经验的施工队伍进行该工程的施工。（二）．对进场的各级干部、工人进行必要的技术、安全施工管理的岗前培训和法制教育，教育各级干部工人树立明确的质量、安全和文明施工意识，遵守有关施工和安全文明施工的有关制度法规，遵守地方治安法规。15 施工组织设计第1节管线摸查1.在施工准备阶段，根据管线会议了解的管线特性和情况，应走访当地群众和有关机构，核对管线分布图，了解是否还有其它管线，并组织人员将各种管线的功能、平面位置、埋深、管线走向等管线特性绘制于施工平面图上，形成管线分布图，详细记录各管线的产权单位、联系人、联系电话、意外处理措施，并会知参加施工的有关人员。2.动工前，项目经理部应组织工程施工人员进行技术安全交底会，将各种管线的详细情况对施工班组人员、机械作业人员作详细说明，并针对管线的保护措施进行交底。施工工人、机械作业人员应服从工地管理人员的安排，有责任向有关人员详细了解地下管线的情况。3.在施工准备阶段或该分部工程动工前，还应根据了解到的各种管线的特性结合本部分的施工范围进行。（1）管线探测仪探测；(2)人工开挖探坑，详细、彻底的印证和明确各种管线的特性特征，在管线分布图上进行标注，同时采取可行措施在现场予以标注明示。特别是在机械挖土前，必须将可能预见的在动工范围内的各种管线用人工挖坑探明，否则不得使用机械作业。沟槽开挖前必须做好原有管道(管线)的探测和迁移工作，进行所施工部位的管线调查，查清有无地下管线通过，先用RD400Ⅱ型管线探测仪进行勘探，对仪器探测出有管线的部位或根据调查资料显示可能有管线的位置再利用人工开挖探槽进一步明确，槽深应比沟槽深0.5m。在开挖探槽时由人工用铁锹开挖，以免损伤管线。如有异常需书面报告监理工程师，经处理方案批准后方可施工，以确保不损坏管线。4.施工管理人员是现场管线保护的直接责任人，发生事故应按照有关规定及时上报，同时应采取有力措施协助有关单位做好保护和抢救工作，防止发生人员伤亡和制止事故的扩大。事故的处理应按照“三不放过”15 施工组织设计的原则和公司《程序文件》的要求进行。1.积极配合业主、监理工程师和管线单位做好管线的迁移工作，为其提供必要的服务。2.凡违反上述规定而造成事故的，将按情况的轻重追咎有关责任人员的责任。15 施工组织设计第1章施工部署第1节施工顺序及总体安排从现场踏勘的结果来看，根据现场情况可将本项目按如下次序进行施工：由于4#-5’#井管段需采取顶管施工，其工期较长，工程开工后即安排一个施工作业队进行顶管施工，与此同时，安排两个排水管作业队分别于道路东西两侧进行排水管道的施工，施工时，先施工越秀公园门口及路对面的管段(包括东侧的26#-32#、45’#-39#管段和西侧的33#-38#、52#-46#管段)，排水管道施工完成后及时修复路面结构，东侧排水作业队完成越秀公园门口排水管道的施工后，转移到大北立交的11#-17#管段及下穿道路的18#-21#管段、1#-4#管段的施工，道路作业队及时修复管坑路面。西侧作业队完成33#-38#、52#-46#管段后转移到大北立交的22#-25#管段及10’#-6#管段进行施工。施工10’#-6#管段时，由于管段横跨大北立交的平交口，施工时需分段围蔽，分段施工。各管段的路面修复均在排水管坑回填后及时进行。11#-17#、18#-21#、25#-22#、1#-4#井管段施工时，需先围蔽主管位置的半幅路面进行主管及围蔽范围内的支管及横跨道路的主管(16#-19#-24#)的施工，完成后再围蔽另半边路幅进行支管及横跨道路主管的施工。10"#-6#井管段施工时，由于管段横跨大北立交，施工时需分段围蔽，分段施工。排水主管在10’井及21#井处接入司马涌渠箱，施工接入管段时需在司马涌渠箱内侧进行围堰，围堰可在10’#-6#管段和18#-21#管段施工前进行。围堰在管段施工完成后拆除。新建排水管井完成后，对废旧管井进行处理。施工时东西两侧各配备两台KATO15 施工组织设计HD700SEV反斗挖掘机进行排水管道施工，另外配备一部KATOHD700SEV反斗挖掘机进行4#-5’#管段顶管工作坑的开挖及其它各管段的管坑回填及拔钢板桩；每侧作业队各配备一部15t压路机和一部8～10t双钢轮压路机进行6%水泥石屑稳定层及沥青路面的碾压；每侧各配备6部8t自缷车进行土石方的运输，下管采用两部12t，吊机。最后清理场地，交付工程。第1节项目经理部组织机构一.项目经理部组织机构本工程具有施工协调工作量大、工期紧等特点，为确保本工程创优质工程，并在广州市保持我公司的良好信誉，我公司将把本工程列入本年度重点工程创优目标项目，成立本工程项目经理部，负责本项目的施工管理。项目部人员由多年从事类似工程和城市建设的技术人员和管理人员组成，项目经理部的组织机构见《项目经理部组织机构》图。本工程施工的人员将选调、组织一支纪律严明、技术熟练、能打硬仗的施工队伍承担本工程任务，在施工高峰期利用部分社会劳动力，确保本工程顺利完成。15 施工组织设计项目经理部组织机构各施工队施工班组后勤组负责人：林莉部门职责:后勤保卫党务计划合同组负责人:曾柏强部门职责:施工计划预、结算成本控制合同管理财务组负责人:周博魏部门职责:会计出纳统计试验组负责人:文鹏飞部门职责:工程试验工程组负责人：徐兴安部门职责:内业管理施工管理现场调度进度控制施工调度机材组负责人：曹毅部门职责:机械调度机械维修、保管部门职责:材料供应材料保管材料计划供应质安组负责人：梁伯展部门职责:质量监督安全监督项目财务负责人项目总工程师项目计划负责人项目经理15 施工组织设计第1章施工总平面布置第1节施工临时用地及临时生产、生活设施布置由于本项目地处闹市中心，现场不宜设置生产用地及生活用地，现场临时设施应尽量精简，出于如上考虑，现场仅放置三个可移动的改装集装箱作为项目部临时办公室及小型机具、仪器贮存室，根据现场考察，在征得业主批准的前提下，拟利用某北路东侧靠近大北立交处的较为宽阔的人行道做为项目经理部临时办公用地，拟占用地54㎡，项目完成后，将集装箱吊走，并按原样恢复人行道。现场临时设施布置详见《施工总平面布置图》。第2节施工临时供电、供水一.供电1.供电自行解决，现场尽量从周围用电单位接驳，以减少噪音污染及空气污染，同时现场准备一部50KW的柴油发电机组作为备用。2.由总电缆接出电箱，电箱要设置良好的接地装置及漏电开关。3.根据施工需要配备足够的灯具帮助局部照明。22 施工组织设计一.供水1.施工及生活用水自行解决，水源就近采用外接水源。2.支线管道在供水干管上用F25mm镀锌水管接出，将水引至施工用水点。第2节22 施工组织设计《施工总平面布置图》22 施工组织设计第1章施工进度计划及资源计划第1节施工总进度计划一.施工进度计划经对施工现场气候、地质、交通等条件及工程图纸的认真研究，我公司确定本工程施工工期安排为35天。现场施工分东侧、西侧及顶管三部分同时施工，工程的关键工序为4#-5’#井的顶管施工及各管段的施工。本标段各施工项目安排见《施工进度计划网络图》及《施工进度计划横道图》。22 施工组织设计一.《某北路(流花路-大北立交)排水改造工程施工网络图》22 施工组织设计一.《某北路(流花路-大北立交)排水改造工程施工进度计划横道图》第2节主要材料供应计划材料名称单位数量2001年第1个月第2个月圆钢φ10以内吨3.693.69槽钢#20，#30吨1.941.94钢板桩吨10.0810.08厚钢板4.5～16㎏781.40781.40钢轨18㎏/m吨0.180.18型钢㎏469.92469.92杉原木φ60～140,4米以下立方米6.286.28松杂木枋立方米5.495.49松杂木枋板材周转料立方米4.114.11枕木立方米1.411.41红砖千块79.0879.08中砂立方米821.31821.31碎石20㎜立方米13.9513.95石屑立方米7603.986987.6616.38碎石40㎜立方米237.53237.53粗(中)粒式沥青混凝土立方米290.38241.349.08细粒式沥青混凝土立方米89.4774.3515.12立窖水泥31.9MPa吨122.39122.39立窖水泥41.7MPa吨8.278.27钢筋混凝土管d300～d1200米17501750生铁井环盖、井环座套919122 施工组织设计侧入式进水井环盖及铁栅套4343预拌砼C15砼2㎝石立方米7.487.48预拌砼C20砼4㎝石立方米285.97285.97预拌砼C30砼4㎝石立方米161.45161.45第1节22 施工组织设计第1节主要机械设备配备一.主要机械设备配备一览表(证明资料见施工组织设计附件)设备名称型号及规格功率或能力产地及出厂时间数量(台)价值万元自有租赁新购小计挖掘机KATOHD700SEVⅡ104KW日本/9455342装载机柳工ZL40B117.7KW柳州/9622107注浆泵L150150L泉州/99112卷扬机1t1t汕头/00221卷扬机3t3t汕头/00221.3油压千斤顶DT200200t湖北/99334高压油泵ZB-50062MPa湖北/99223顶压装置全套顶铁、垫座、滑道—套/99113微机控制沥青混凝土拌合设备镇江1000C80t/h江苏锡山1148沥青洒布机镇江HZJ5061CVG35KW镇江/011136双钢轮振动压路机ZY8/108-10T徐州/892240轮胎振动压路机洛阳YZ15B-215t洛阳/912286自卸汽车东风EQ3141G7D8t湖北/961212165大型牵引车斯太尔ZZ1076025T德国/941158洒水车CH5090GSS8m3鞍山/941121稳定土拌合机YWCB-120型120m3/h福建1130汽车起重机QT12T12t徐州/923396移动式发电机12V13550汕头/912217空压机2W-6/76m3/min广州/97443油压风炮机东急15B湖南/99118蛙式打夯机2KW2KW江苏/90887抽水机XA32/167.18KW佛山/97553抽水机IE80-50-25039.3KW宜昌/97333水泥砂浆搅拌机UJZ200A3KW泉州/2000229平板振捣器WT-202.8KW福建/2000881.2砼振动棒ZYL1062.2KW福建/9912121.2电焊机AX8-50020KW广州/96662钢筋弯曲机GWJ-4012KW广州/97225钢筋切断机GQ-408KW广州/98226钢筋调直机60t11KW广州/2000225钢筋对焊机UN1-10020KW佛山/2001226管线探测仪RadiodetectionRD400Ⅱ型0.01ma/w英国/2000229全站仪NikonDTM-310日本1115电子经纬仪ET－02ET－02南方测绘332.4光电测距仪ND300ND300常州221水准仪S3S3南京332水准仪DS20DS20天津33259 施工组织设计对讲机驰电达C150日本441计算机兼容机AMD800广州110.859 施工组织设计第1章排水工程施工方法第1节施工方法概述本工程排水系统采用雨、污合流制，污水及雨水分三部分分别排向司马涌渠箱、兰圃调节池和越秀公园对面的渠箱中，排水工程共有检查井46座，沉砂井1座，侧入式进水井43座，平入式进水井41座；排水管道主管管径由400～1200，共长1731m；其中4#-5’#管段为项管工程，共长41m，管径为800。由于4#-5’#井管段需采取顶管施工，其工期较长，工程开工后即安排一个施工作业队进行顶管施工，与此同时，安排两个排水管作业队分别于道路东西两侧进行排水管道的施工，施工时，先施工越秀公园门口及路对面的管段(包括东侧的26#-32#、45’#-39#管段和西侧的33#-38#、52#-46#管段)，排水管道施工完成后及时修复路面结构，东侧排水作业队完成越秀公园门口排水管道的施工后，转移到大北立交的11#-17#管段及下穿道路的18#-21#管段、1#-4#管段的施工，道路作业队及时修复管坑路面。西侧作业队完成33#-38#、52#-46#管段后转移到大北立交的22#-25#管段及10’#-6#管段进行施工。施工10’#-6#管段时，由于管段横跨大北立交的平交口，施工时需分段围蔽，分段施工。各管段的路面修复均在排水管坑回填后及时进行。11#-17#、18#-21#、25#-22#、1#-4#井管段施工时，需先围蔽主管位置的半幅路面进行主管及围蔽范围内的支管及横跨道路的主管(16#-19#-24#)的施工，完成后再围蔽另半边路幅进行支管及横跨道路主管的施工。10"#-6#井管段施工时，由于管段横跨大北立交，施工时需分段围蔽，分段施工。排水主管在10’59 施工组织设计井及21#井处接入司马涌渠箱，施工接入管段时需在司马涌渠箱内侧进行围堰，围堰可在10’#-6#管段和18#-21#管段施工前进行。围堰在管段施工完成后拆除。在新建排水管道及管井施工完成后，根据设计文件及招标答疑会议纪要的要求，对废旧管井进行处理，对废除旧管砌砖封闭两端并进行批荡，对废除旧井在管口两端砌砖封闭后用石屑回填至稳定层底面。第1节普通排水管道施工一.排水工程施工工艺流程图施工放样确定开挖方式及支护方案地下管线探测报监理工程师审批开挖管沟试验确定沟底地基承载力是否满足要求N确定地基处理方案N报监理工程师审批YY铺筑碎石垫层Y地基承载力满足要求？N地基处理安装管基模板现浇砼基础安装钢筋砼圆管现浇傍管砼、抹带报监理工程师隐蔽验收（污水管：闭水试验）基坑回填石屑废除旧管井下一道工序二.基坑开挖(1).59 施工组织设计在路面砼块及沥青路面破除并运走后却可同时开始排水工程的施工，施工采用挖掘机开挖为主，人工配合，开挖由南端越秀公园门口向大北立交方向推进，安排两个排水管作业队分别于道路东西两侧进行排水管道的施工，每侧配备二部日本KATO　HD700SEVⅡ挖土机开挖基坑并施打钢板桩，安排12部自卸车配合运土，弃土运距为15km。由于本工程基坑均位于道路快车道上，基坑施工时两侧均有车辆或行人，因此基坑的支护务必牢固可靠，排水基坑开挖时采用[25支撑，其中6#-10’#管段位于大北立交上，道路周围车辆较接近管坑，基坑采用密板支撑，其余管段由于基坑较浅，且距离行车较远，可采用[25@400进行支撑，D300支管的管坑采用直槽不支撑开挖。(1).拆支撑时，先填石屑至横撑木底面，再拆除支撑，然后再填石屑至半槽，再拔出钢板桩。一.管道安装及检查井、沉砂井砌筑(1).本项目排水管材全部采用机制承插式钢筋砼圆管(除顶管段外)，管径为300mm～1200mm，承插式管采用橡胶圈柔性接口，管道采用A式基础。全部检查井、沉砂井采用马路甲式。进水井采用侧入式和平入式。(2).基坑挖好后复测出垫层及砼基础标高，并于中线桩上标示，然后人工摊铺、检平碎石垫层，然后安装管座模板，模板成型后在模板内侧测量并标示出平基面的标高。管座砼浇筑时用串筒或溜槽下砼。二.基坑回填(1).回填前先将基坑内积水抽干，并清除基坑内施工杂物。(2).管坑回填时，用石屑回填至稳定层底，并用水冲振实，密实度不低于95%。(3).管顶上50cm内不得回填大于10cm的石块等杂物，当覆土厚度小于70cm时应采用C20砼进行包管再回填。59 施工组织设计第1节4#-5’#井顶管施工本项目的顶管施工另见顶管工程专项施工方案。59 施工组织设计第1章道路工程施工方法第1节6%水泥石屑稳定层施工本项目的水泥石屑稳定层包括管坑位置砼路面修复的6%水泥石屑稳定层（厚30cm）及沥青路面的6%水泥石屑稳定层（厚25cm）。一.施工方法本工程的水泥石屑稳定层于我公司的搅拌站进行搅拌，再用自卸车运至施工现场进行摊铺，摊铺采用人工摊铺，压实采用2部15t振动压路机。水泥砼路面的30㎝厚的分二次摊铺压实，第一层厚度为18cm，第二层厚度为12cm；沥青砼路面的6%水泥石屑稳定层的第一层摊铺厚度为15㎝，第二次摊铺厚度为10㎝。水泥石屑采用YWCB－120型稳定土搅拌机进行搅拌，采用12部自卸车运输，运距为15公里。1.施工准备在铺筑水泥石屑稳定层前，将路床表面的浮土、杂物清扫干净，并用压路机碾压数遍，使路基平整度、宽度、压实度、横坡度均达到验收标准。2.施工测量施工前恢复中线，并在路基两侧每10m设一高程桩。利用下图方法检测高程。59 施工组织设计1.拌合稳定层混合料搅拌时，原材料严格按规范要求进行各项指标试验，严格控制施工配合比，拌合系统开机前应进行调试，使拌合、计量、输料等均处于完好状态，拌合含水量控制在最佳含水量高0.5%～1%之间，以补偿混合料在贮存、运输和摊铺时的水份蒸发，严格控制混合料拌和时的水泥用量，混合料自拌和加水至碾压完毕的时间不超过规范规定时间。2.运输水泥石屑混合料组织12台自卸汽车运输。3.摊铺1、粗平后，即用15t轮胎压路机碾压2遍，追实松虚部位。2、第二次用平地机仔细地找平，并随机拉线仔细量高，高去低补，最后预留压实系数为1.05。对局部粗麻处，用人工以混合料中的细料点补，随后用15t钢轮压路机碾压4遍，终压用8t钢轮平碾碾压1～2遍，至无轮迹为止。3、摊铺碾压交叉渐进，作业段长度以50～60m为宜。短了不利于机械穿插作业，长了易使混合料中水分挥发过多，影响施工质量。59 施工组织设计1、从拌和到压实完成全过程所需时间不得超过所用水泥的初凝时间。为此，不得无故停机，作业人员轮换用餐，连续作业。2、基层交验后，将表面清扫干净，对于沥青砼路面的水泥石屑稳定层，应及时喷洒透层沥青一道，洒布量0.8～1.2㎏/㎡，随洒3～5㎜厚石屑。1.碾压采用两台压路机碾压，碾压方向与路中心平行，由边至中依次连续均匀碾压，压路机轮重叠1/2轮宽。碾压分成二阶段，第一阶段为初压，第二阶段进行稳定层面挂线检平后进行最终检压，挂线施工时，纵向每5米设置一高程桩，在桩上测设高程，再挂交叉线进行检平后再碾压至设计高程。挂线方法如下图：2.接头处理第二段摊铺时将前一段松散不合格的混合料清除，并凿成平齐的端头。59 施工组织设计1.养护经监理工程师检查合格的水泥石屑稳定底层养生期不少于7天，养生期间始终保持表面潮湿状态，养生期内如出现病害，及时挖补，挖补压实厚度不小于8cm。2.交通管制做好交通疏解，施工期间，只允许施工车辆通行，行车速度不超过5km/h，其余车辆均在疏解的道路上行驶。二.施工工艺流程原材料试验不合格路基施工报监理工程师审批不合格合格监理工程师验收备料合格施工测量放样拌合混合料摊铺运输稳压找补、整型碾压养生水泥石屑稳定基层施工工艺框图59 施工组织设计第1节水泥混凝土路面修复一.施工方法概述本项目的水泥混凝土路面修复是指排水管坑位置的C30砼路面修复，共有659.46㎡，结构形式为：6%水泥石屑30cm+C30水泥砼路面25cm。C30砼路面修复在排水管道施工完成且6%水泥石屑稳定层施工完成并养护达到足够强度后进行。本工程的路面砼采用商品砼,砼用3部砼输送车运至现场进行人工摊铺。水泥砼可根据现场施工条件及交通情况考虑掺加快速修补剂，以加快砼强度的形成，尽快通车，减少对交通的影响。59 施工组织设计水泥混凝土路面施工工艺流程材料、机具准备原材料检验N报监理工程师审批基层验收确定板块分格、分幅及跳仓顺序Y砼配合比设计模板安装测设N报监理工程师审批隐蔽检查验收N隐蔽工程返工YY砼搅拌、运输摊铺混凝土设置胀缝，安装传力杆、钢筋现场取样做砼试件振捣(一)(平板振捣器、插入式振捣器)振捣(二)(振桥振捣)拉杠、滚筒找平铁抹子赶光、压实拉毛、压纹、养生切缝、剔缝、清缝、灌缝养护按规范要求进行各项检验放行水泥混凝土路面施工工艺流程图一.C30水泥混凝土路面施工要点1.混凝土的摊铺59 施工组织设计〖1〗本工程的C30混凝土摊铺时应预留振实的沉落度，沉落值可实地试验而定，一般为振实厚度的15％～20％。〖2〗摊铺补仓混凝土的时间，按两侧混凝土道面最晚浇筑的时间算起，其最早摊铺补仓混凝土板的时间见下表〖3〗为避免补仓的混凝土板因两侧混凝土板的收缩引起不均匀的收缩裂缝，在铺筑补仓混凝土前，应对两侧混凝土板边沿的收缩裂缝进行两纸三油隔离处理。〖4〗一次连续铺筑混凝土的最大长度，一般不允许大于150m。1.混凝土的振捣〖1〗平板振捣器，采用2.8KW平板振捣器，插入式振捣棒要求棒长不短于450mm，振动频率不低于12000次／min，振幅不小于0.8m，配套动力功率为1.lkW。〖2〗分层摊铺混凝土时，其上下两层间隔时间，越短越好，使上下两层混凝上均能在初凝前振实完毕。2.混凝土的整平、揉浆、做面〖1〗整平对振实的混凝土表面，用特制的双排钢管振动行夯往返振平、提浆至表面平整。行夯应安可逆起动器，电动机功率，1.5kW，频率在2700r／min以上。使用时发现行夯弯曲值达5mm时，停止使用，进行校正。〖2〗揉浆用特制滚筒来回滚动，使表面乳浆层更加平整均匀，利于做面。并应随时清理滚筒表面粘附结硬的水泥浆。〖3〗做面第一道木抹抹面（木抹长80～160cm），其作用是将表面揉压平整，使乳浆更均匀分布在混凝土表面，浆厚3～5mm。59 施工组织设计1.拉毛或压纹〖1〗一般气温条件下，在混凝土表面收浆压光之后，即可对混凝土表面用毛刷进行拉毛。〖2〗拉毛的粗糙度应符合道面防滑要求。一般混凝土道面拉毛后的平均纹理深度用填砂法检查。〖3〗拉毛后的混凝土道面虽粗糙，但仍坚实，不得泛砂、松散。〖7〗当砼路面采用压纹时，压纹前应检查压纹器的轮齿的完整性，对轮齿残缺严重的不应使用。压纹器使用前应用机油进行涂刷，避免砼粘在压纹器上。59 施工组织设计第1节沥青混凝土路面施工一.概述本项目的沥青路面恢复结构为：4㎝细颗粒AK－13A改性沥青混凝土＋5㎝中颗粒AC－20I沥青混凝土＋8㎝细颗粒AC－25I型沥青混凝土＋25㎝6%水泥混凝土稳定层，修复面积为2198.2㎡沥青混合料于我公司设于开发区的沥青砼搅拌站拌制，再用自缷车运至施工现场进行摊铺、碾压。沥青混合料拌制采用生产率为80t/h的镇江1000C微机控制沥青混凝土拌合设备，由于本工程的沥青砼路面的数量较小，且宽度较小，沥青砼摊铺拟采用人工摊铺，沥青碾压采用ZYC8/10C型双钢轮振动压路机和15t的洛阳YZ15B-2型轮胎振动压路机。二.沥青混凝土面层施工工艺流程施工准备施工测量放样检测用油量整修基层面　　大于130℃摊铺大于120℃初压筛补温度控制接缝处理、试件制作不低于90℃复压不低于70℃终压按规范检测各类数据报监理工程师审批进入下一道工序上述温度对于改性沥青面层施工分别提高10～20℃。59 施工组织设计一.材料准备粗集料：拟选用永和石场出产的优质碎石，细长颗粒含量分别为9.9%、16.6%，视密度为2.9g/cm3。细集料选用永和石场出产的细集料，视密度为2.6g/cm3。矿粉：选用增城石场出产的石粉，筛分通过0.0756mm的重量百分率为76.9%～90.9%，外观无团粒结块。沥青：采用重交沥青AH-70。改性沥青：拟采用埃索改性沥青。二.沥青混合料拌和沥青拌合于我公司设于开发区的沥青砼搅拌站拌制，再用自缷汽车运至施工现场进行摊铺。沥青拌制采用江苏镇江1000C型微机控制沥青混凝土拌合设备进行拌制，该拌合设备的生产能力为每小时80吨，根据本项目的工程量及工期，该拌合设备能满足本项目沥青混合料的生产需要。(1).首次开机前取拌和机各热料仓材料料样进行筛分试验，采用数解调算生产配合比，将合格的生产配合比输入微机试生产，取生产沥青混合料料样按规范要求进行抽提试验和马歇尔试验。每日拌和3.5～4t后即进行生产检验，使整个生产过程处于质量控制中。石料加工热温度控制在160℃～180℃范围内，混合料的出厂温度控制在145℃～165℃范围内，并应保证运到施工现场的温度不低于130℃。(2).粗、细集料应分类堆放和供料，取自不同料源的集料应分开堆放。应对每个料源的材料进行抽样试验，并应经监理工程师批准。(3).拌和应将集料包括矿粉充分地烘干。每种规格的集料、矿粉和沥青者必须分别按要求的配合比进行配料。(4).59 施工组织设计所有过度加热的混合料，或已经炭化、起泡和含水的混合料都应废弃。拌和以后的混合料必须是均匀的，集料所有颗粒都应涂上结合料，不得带有花白斑点、离析和结块现象，否则不得用于本工程。(1).在材料的规格或配合比发生改变时，都应根据室内试验资料进行试拌，试拌时必须抽样检查混合料的沥青含量、级配组成和有关力学性能，并报请监理工程师批准。59 施工组织设计一.摊铺1.工艺流程卸混合料终压复压初压测温质量评定测温压实摊铺沥青混合料架设基准线测温2.摊铺施工<1>.架设基准线在沥青面层边缘15㎝以外架设基准线，支撑桩间距6～10m,钢丝绳张紧拉力不小于800～1000N，基准线顶面距铺筑顶面10㎝，基准线架设完毕后，有专人复核无误方可摊铺使用。<2>.摊铺由于本项目排水基坑位置的沥青砼路面修复的宽度较小，本项目拟采用人工进行沥青混合料的摊铺。沥青混合料的松铺系数控制在1.15～1.35之间，并随时检查摊铺层厚及路拱、横坡，及时进行调整。人工找实或更换混合料应在现场主管人员指导下进行。缺陷较严重时，应予铲除重新摊铺。低温施工时，卸下的混合料应以逢布覆盖。59 施工组织设计一.碾压1.压路机的配备根据工程实际安排，选择了符合规范要求的各种类型压路机，并按压实工作所需的最低压路机组合的规定进行配备。配备的压路机有：洛阳YZ15B-2轮胎压路机2台洛阳ZY8/10C双钢轮压路机2台2.碾压作业(1).在混合料完成摊铺时刮平后应立即对路面进行检查，对不规则之处应及时用人工进行调整，随后进行充分、均匀地压实。(2).压实工作应按试验路面确定的压实设备的组织及程序进行，并应备有经监理工程师所认可的小型振动压路机或手扶振动夯具，以用于窄狭地点压实或修补工程。(3).碾压作业应在混合料处于能获得最大密实度的温度下进行，初压不得低于120℃，复压不得低于90℃，终压完成时的温度不得低于70℃。(4).碾压应纵向进行，并由材料摊铺的低边向着高边慢速均匀地进行。相邻碾压至少重叠宽度为：双轮30㎝，三轮为后轮宽度的二分之一。(5).在碾压期间，压路机不得中途停留、转向或制动。当压路机来回交替碾压时，前后两次停留地点应相距10m以上，并应驶出压实起始线3m以外。(6).在沿着立缘石、平缘石或压路机压不到的其他地方，应采用热的手夯或机夯把混合料充分压实。已经完成碾压的路面，不得修补表皮。59 施工组织设计第1章质量保证体系及质量保证措施第1节工程质量目标一.质量总目标本工程地处广州市市中心显要位置，优质快速地完成本工程的施工任务，对树立建设单位及本公司的良好形象均具有重要意义。本公司一旦在本次招标中中标，将把本工程列入我公司本年度重点工程创优目标项目，使该工程在质量管理和质量水平上都能确保质量目标。本工程的质量总目标为：确保达到广州市优良工程工程质量标准,争创广州市优良样板工程。二.分项工程质量目标各分项工程的质量目标为：排水工程合格率达100％，优良率达到95％以上。道路工程合格率达100％，优良率达到96％以上。59 施工组织设计第1节质量保证体系及质量目标的实现一.质量保证体系1.建立健全质量管理机制，推行ISO9002质量保证体系我公司的质量方针是“科学管理，质量第一，服务周到，业主满意，不断把优秀的市政工程产品贡献于社会。”。为实现我公司这一质量方针，我公司将在本工程项目推行ISO9002质量保证体系，制定《项目质量计划》及各种质量记录，对合同评审、文件控制、过程控制、物资采购、检验与试验、物资的贮存和搬运、产品标识与可追溯性、成品保护与交付、人员培训及统计与计量的各个要素推行ISO9002质量管理,对本工程的技术人员和操作人员（包括民工）进行全员质量意识教育,提高全员质量意识,建立质量保证体系,开展质量前期控制,健全检测制度,形成检测网络,使全体施工人员养成严格执行各项质量检测制度的自觉性。对每道工序、每个部位进行自检,并经质检部门检测合格报监理工程师检测认可后,方准进行下道工序的施工,确保工程质量。59 施工组织设计1.质量保证体系构成本项目的质量体系的构成及职能如下：信息反馈质量保证体系公司总经理公司总工程师公司对应职能科室项目经理总公司试验室项目总工程师搅拌站机材组工程组试验室质安组QC小组信息反馈上料计量控制进场材料控制机具管理优化施工方案、生产技术管理材料抽检、工程检验质量安全监督QC控制各生产班组信息反馈施工验收59 施工组织设计1.质量保证体系管理文件本项目所使用的质量保证体系文件的有效版本如下：(1).《ISO9002程序文件汇编》（版号：02）；(2).《ISO9002质量保证手册》（版号：02）(3).《质量岗位职责汇编》1999年3月版本；(4).《操作规程汇编》1999年3月版本；(5).《管理制度、规定汇编》；1999年3月版本(6).《合格材料供应商名册》；(7).《某北路(流花路-大北立交)排水改造工程招标文件》；(8).《某北路(流花路-大北立交)排水改造工程投标文件》；(9).《某北路(流花路-大北立交)排水改造工程质量计划》；(10).《某北路(流花路-大北立交)排水改造工程合同协议书》；(11).《某北路(流花路-大北立交)排水改造工程施工设计图》；(12).《市政工程质量检验评定标准》CJJ1－90、CJJ2－90、CJJ3－90；(13).《广东省市政工程施工质量技术资料统一用表》；二.质量验收标准《市政工程质量检验评定标准》CJJ1－90、CJJ2－90、CJJ3－90；第2节质量保证措施1.从组织机构上保证：建立以项目经理、总工程师、质安组、项目经理部质检员及班组质量员组成的分级管理网络，加强对质量工作的组织领导和检查落实。2.从制度上保证：技术负责人组织各专业技术人员,按照技术规范要求,完善各工序,同时按照各专业的各种规范和条例,59 施工组织设计加强对上岗人员专业技术和质量意识的教育、培训,严格按招标文件关于现场人员培训的规定执行,积极参加培训。1.推行ISO9002质量管理，严格按照我公司的ISO9002程序文件和质量手册及本项目的《质量计划》进行操作，确保工程质量管理的规范化。2.从检测试验、测量设备上保证：为本工程的试验室配备一整套完整的检测、试验设备。实验室负责全标段材料的检测和关键项目的试验,指导施工和对各施工班组检测作核正,保证工程材料和各工序符合技术规范；施工测量时,采用光电测距仪、经纬仪、水准仪等精密仪器进行放样，保证各项目的位置、标高达到设计要求。3.建立一套公正的奖惩制度：对违反操作规程,影响工程质量的除坚决返工外并给当事人以处罚、对严格按照操作规程施工,工程质量优良的给予奖励(按照本公司奖罚制度执行)，各质检主管人员有职有权保证其贯彻实施。4.做好技术交底,每道工序开工和员工上岗前,应进行一次简短的质量要求和技术交底,由各专业工程人员负责实施,质检工程师讲明质量要求和奖罚规定,使每个员工上岗前人人做到心中有数,以确保工程质量。5.做好施工资料管理工作,及时填写原始记录和隐蔽工程记录(照片),按业主要求上报各种统计报表,及时清结竣工资料,做到工完资料清。6.认真做好施工计划,作到旬有计划,日有安排,保证施工能力大于工作作业量,保证施工作业连续均衡、紧凑,避免突击工程和会战工程的出现,从而有效可靠地控制质量,保证工程质量。7.各分项工程的每一道施工工序,特别是隐蔽工程,必须经驻地监理人员的验收合格,方准进行下一道工序的施工。8.加强质量自检工作，充分发挥内部各级质量检查人员的作用，消除隐患，保证隐蔽工程受检一次合格；9.59 施工组织设计落实技术责任制，认真做好图纸复核、测量复核、技术交底、现场检测、档案整理等技术业务工作，使技术管理标准化、规范化；1.工地中心试验室配备足够的检测人员和必要的仪器设备，严格按照技术规范要求进行各项试验检测；2.把住原材料进场质量关，无产品质量证明书、合格证及质量标志的材料拒绝进入施工现场；3.严格按照设计图纸、文件、变更令、技术规范以及事前报工程师批准实施的施工工艺细则施工，坚决制止粗制滥造，克服随意性。59 施工组织设计第1章施工安全技术措施第1节安全施工管理目标本工程地处广州市，施工时行人及交通车辆交通繁忙，工程的施工安全和环境保护尤其重要。本公司在该项目的施工过程中将通过有效的安全施工措施来确保本工程的施工在安全施工方面达到如下目标：1．落实安全生产责任制，完善安全管理体系，公司及项目经理部定期及不定期对本项目的安全施工措施进行检查，并按《广东省建筑工程文明施工检查评分细则》（粤建施字[1999]060号）及《广东省建设工程文明施工若干规定》（粤建施字[1997]135号）进行评分，要求本项目评分合格率达到100％，优良率达到90％以上。2．安全施工目标：（1）.无人身重伤及以上伤亡事故；（2）.无重大行车事故。（3）.无等级火警事故。（4）.负伤率控制在3‰以内。第2节安全技术措施（1）.建立健全各级各部门的安全生产责任制，责任落实到人，各项经济承包有明确的安全指标和包括奖励办法在内的保证措施，签订安全生产协议书。（2）.生产工人应掌握本工种操作技能，熟悉安全技术操作规程，经考试合格，持证上岗，认真建立“职工劳动保护记录卡”，及时做好记录。（3）.进入施工现场必须戴安全帽，每天有佩带袖章的安全员值班。现场有“五牌一图”59 施工组织设计：即施工单位及工地名称牌、安全生产六大纪律宣传牌、防火须知牌、安全无重大事故计数牌、工地主要管理人员名单牌、施工总平面图。在主要施工部位、作业点、危险区、主要通道口都必须挂有安全宣传标语或安全警告牌。（1）.中小型施工机具，如电焊机、乙炔发生器等必须专人使用，专人保养，并挂安全操作牌。（2）.基坑四周做好临时围拦。基坑开挖前对地下管线进行调查，有地下管线的地段，改机械开挖为人工开挖，暴露的管线必须进行保护。（3）.夜间施工配足够的照明，电力线必须由电工人员架设及管理，开关应防雨且安设牢固，并设有漏电保护器。（4）.对挖土机、吊机、铲车及各种大型施工机械，使用前要认真检查，确认良好，并经试运转正常后，方可使用。承重支架、缆索等须检算合格后方可使用。（5）.沥青拌和及现场施工时，施工现场及周围严格烟火；现场不得焚烧沥青混合料。（6）.沥青拌和站拌和时，非拌站操作人员不得进入拌和站。拌站严禁一切烟火，现场按安全要求设置消防设施。（7）.现场沥青摊铺机施工时，除专业操作人员外一切人员不得操作摊铺机，摊铺机上及周围不准站人。59 施工组织设计第1章地面交通组织方案第1节概述某北路连通环市路和流花路，位于越秀公园与兰圃之间，该路段北起大北立交，南至流花路，全长约670米，原道路路面宽约46米，两侧人行道宽约6～8米，快车道宽约36.75米，沿线商住区分布密集，本次改建工程将对该路段排水进行改造并修复排水基坑位置的路面结构。由于工程地处市区，人口密度大，来往车辆多，因此施工期间应组织好各施工段的围蔽工作及交通组织工作。第2节各施工阶段的交通组织本工程项目包括排水管道铺设及道路修复两部分，根据施工顺序的安排分阶段进行施工，各施工阶段交通组织见《交通组织平面布置图》，具体如下：（1）对于越秀公园门口两侧及道路对面的排水管的改造，主管距两侧人行道侧石约3.5～4.5米，而道路快车道较宽，达36.75米，每侧施工占用路面宽约5～6米(占用快车道外侧)，施工期留有交通道路宽约26米，保证该道路交通的正常运行。（2）对于某北路上下大北立交的斜坡路段，每侧坡道宽约9.5米，而主管距人行道侧石为3.0米，施工时可围蔽快车道外侧5.0米，保留原道路4.5米宽的交通，可维持大于一个车道宽度的路面通行。（3）对于某北路下穿大北立交道路的排水改造施工，排水主管距西侧挡墙约2.5米，而快车道全宽约13.5米，对于该路段，由于尚有4#-5’#的顶管工作坑的围蔽，因此本方案建议二种交通组织方案：<1>.59 施工组织设计交通组织方案一：该路段纵向主管施工时需占用路面宽约5.0米，施工期留有交通道路宽约8.5米，而4#-5’#井施工时，其顶进坑需围蔽道路单边8米，仅剩5.5米的单向交通，需对双向交通车流进行疏导。<1>.交通组织方案二：由于某北路下穿大北立交的车流可以通过大北立交第二层的平面立交穿越大北立交，因此可考虑封闭某北路下穿大北立交的路段进行排水主管及4#-5’#管段的顶管施工，而原某北路沿下穿道路通行的车流可绕道大北立交第二层平面立交通行。由于从原则上本项目施工不允许封闭施工，因此本方案暂考虑第一种交通组织方案，如能征得业主、监理及当地政府交通管理部门同意，则采用第二种施工方案可在很大程度上加快施工进度，特别是顶管施工的进度。<2>.对于大北立交上的6#-9#管段的施工，由于排水主管位于交通繁忙的大北立交的第二层，交通组织较为困难，本项目拟采取每施工10米，就围蔽10米，每完成10米就回填10米，放通10米的原则进行施工，施工时，管坑回填先用石屑回填到与原路面平齐，并放通交通，待该段排水主管及支管完成后再施工路面。第1节59 施工组织设计《交通组织及文明施工平面布置图》59 施工组织设计第1章管线保护措施1.在施工准备阶段，根据管线会议了解的管线特性和情况，应走访当地群众和有关机构，核对管线分布图，了解是否还有其它管线，并组织人员将各种管线的功能、平面位置、埋深、管线走向等管线特性绘制于施工平面图上，形成管线分布图，详细记录各管线的产权单位、联系人、联系电话、意外处理措施，并会知参加施工的有关人员。2.动工前，项目经理部应组织工程施工人员进行技术安全交底会，将各种管线的详细情况对施工班组人员、机械作业人员作详细说明，并针对管线的保护措施进行交底。施工工人、机械作业人员应服从工地管理人员的安排，有责任向有关人员详细了解地下管线的情况。3.在施工准备阶段或该分部工程动工前，还应根据了解到的各种管线的特性结合本部分的施工范围进行。（1）管线探测仪探测；(2)人工开挖探坑，详细、彻底的印证和明确各种管线的特性特征，在管线分布图上进行标注，同时采取可行措施在现场予以标注明示。特别是在机械挖土前，必须将可能预见的在动工范围内的各种管线用人工挖坑探明，否则不得使用机械作业。沟槽开挖前必须做好原有管道(管线)的探测和迁移工作，进行所施工部位的管线调查，查清有无地下管线通过，先用RD400Ⅱ型管线探测仪进行勘探，对仪器探测出有管线的部位或根据调查资料显示可能有管线的位置再利用人工开挖探槽进一步明确，槽深应比沟槽深0.5m。在开挖探槽时由人工用铁锹开挖，以免损伤管线。如有异常需书面报告监理工程师，经处理方案批准后方可施工，以确保不损坏管线。4.59 施工组织设计施工过程中，作业人员应随时注意管线的各种变化及时向施工管理人员报告。施工管理人员严格要求作业人员按交底要求施工并在可能预见有重要管线的部位施工时，亲自在现场指挥作业，做好日常巡查、监督和检查、验收工作，发现问题及时处理。1.施工管理人员是现场管线保护的直接责任人，发生事故应按照有关规定及时上报，同时应采取有力措施协助有关单位做好保护和抢救工作，防止发生人员伤亡和制止事故的扩大。事故的处理应按照“三不放过”的原则和公司《程序文件》的要求进行。2.在已探明各种管线结构的上、下、左、右分别为50cm、50cm、100cm、100cm范围严禁采用机械作业。3.地下管线未探明或未进行管线情况交底严禁进行机械作业开挖。对各种管线未采取有效的保护措施严禁进入下一道工序作业。4.积极配合业主、监理工程师和管线单位做好管线的迁移工作，为其提供必要的服务。5.凡违反上述规定而造成事故的，将按情况的轻重追咎有关责任人员的责任。6.基坑开挖前必须做好原有管道(管线)的探测和迁移工作，进行所施工部位的管线调查，查清有无地下管线通过，先用探测仪进行勘探，对仪器探测出有管线的部位或根据调查资料显示可能有管线的位置再利用人工开挖探槽进一步明确，槽深应比基坑深0.5m并且不小于2.0m。在开挖探槽时由人工用铁锹开挖，以免损伤管线。如有异常需书面报告监理工程师，经处理方案批准后方可施工，以确保不损坏管线。7.施工过程中对已探测或发现的管线应于图纸及实地做出标识，标识上应注明管线的性质、位置、走向、深度、直径、所属单位及联系人、联系电话，并会知有关施工人员，以便施工中采取有效的管线保护措施。8.在开挖探槽过程中，如发现管线应及时报告管线有关部门，会同他们一起进行管线迁改或管线悬吊，不得自行处理。59 施工组织设计1.对一些特种管线应保守秘密，不得泄漏。59 施工组织设计第1章环境保护和文明施工措施本标段地处广州市，工程施工将在不同程度上影响该区域居民的生活、生产，如何采取合理而有效的环保及文明施工措施以最大程度减少工程施工所造成的“三废”污染、噪声及对沿线居民或公私财产造成的干扰、损失或损害将成为工程施工前首先需要考虑的问题，也是工程得以按进度计划顺利施工的前提条件，本项目经理部将从管理及施工方法、工艺措施两方面来保护施工场地内外的环境以达到预期的“文明施工工地”的目标。一.综合治理1.工地实行综合治理责任制，落实分工责任，搞好综合治理工作。2.采取挂牌施工，接受社会监督，并设群众来访接待室，设专人负责，以便及时收集和处理各方面对工程施工的意见和建议。3.办公室各类图表上墙，准确反映现场状况及工程进度；办公设施整洁。4.进场人员按公安及有关部门规定办理手续，岗前培训及安全、纪律法制教育。5.工地做好防盗防窃工作，杜绝工地发生群殴群斗事件。6.加强民工宿舍的治安巡查，制定突发事件的控制及疏散路线图，要培训民工学会使用防火设施。7.落实施工排水措施：清理和疏通施工场地周围的排水设施，确保施工场内排水畅通、无积水。8.密切与当地政府及气象预报站联系，及时疏浚沟渠、排除洪涝，确保施工。9.加强车辆管理，严格按交通规则文明行驶。10.59 施工组织设计居民区附近严格按照防噪声、防震、防污染措施组织施工，减少对地方的干扰，加强粉尘及烟尘的污染管理。一.施工管理1.临时工程、设施设置贯彻节约用地的原则。施工时，不侵占征地红线外土地，并在业主指定的临时用地区域内进行临时设施的布置，由于本项目的工期较短，且施工场周围为广州市繁华路段，工程施工时不宜在现场设置大面积的临时设施，因此本项目的生活用房在外面租用民房，现场只设置少量集装箱停放测量仪器、小型机具及作为值班人员的休息场所。施工范围用1.8米高的波浪形PVC挡板围蔽（基础用30cm高的砖墙阻断污水）。生产仓贮区设专职人员负责管理监督出入车辆清洁情况及散体物料运输车的遮盖情况。2.施工场地严格按总平面布置，场内设施布置合理、有序，废水集中处理后排放，严禁污染周围环境，道路畅通，排水通畅，确保清洁文明；施工机械设备定点停放、整齐干净；材料按施工设计位置离地挂牌堆码，整齐有序，需防雨的材料进库存放或加盖防雨蓬布。3.施工现场的管理（1）.施工围蔽采用1.8米高的波浪形PVC挡板，用Φ48钢筋作为立柱，F14钢筋作肋（如下图），在塑料围闭板底部用18cm厚30cm高砖墙封脚，以防止污水外流。59 施工组织设计施工围蔽侧面图施工围蔽立面图（1）.现场办公室及工棚设施要合理、方便、整齐、划一，工程一开工，文明施工的宣传标语要同步进场。（2）.为方便公众监督，施工现场入口处必须悬挂城监部门颁发的施工标牌，标明工程名称、施工单位、现场负责人、施工许可证号、文明施工负责人、投诉电话等。（3）.严格控制施工范围、搭设临设、停放机具、材料不乱占施工范围外的道路。（4）.59 施工组织设计施工场地两侧沿线设置排水沟，场内设置横向排水系统，将场地内的积水排至原有排水系统，保证施工现场道路畅通，场地平整，无大面积积水。（1）.现场建筑材料的堆放按照总平面布置指定的区域范围分类堆放，材料转运堆放有专人管理，专人清扫，保持场内清洁。（2）.现场施工人员一律要佩戴安全帽，非施工人员一律不准擅自进入施工现场。（3）.在场内适当的位置设置宣传教育栏，进行文明施工管理，安全质量保证等方面的教育宣传。（4）.施工现场防火、用水安全、施工机械及余泥外运，散体物料运输，严格执行国家或地方有关规范、规程和规定，禁止违章行为。（5）.工程竣工后，按规定在一个月内拆除工地及四周围栏，安全防护设施和其他临时设施，并将工地四周环境清理整洁。59'
