2021年开关插座安装施工工艺 3页

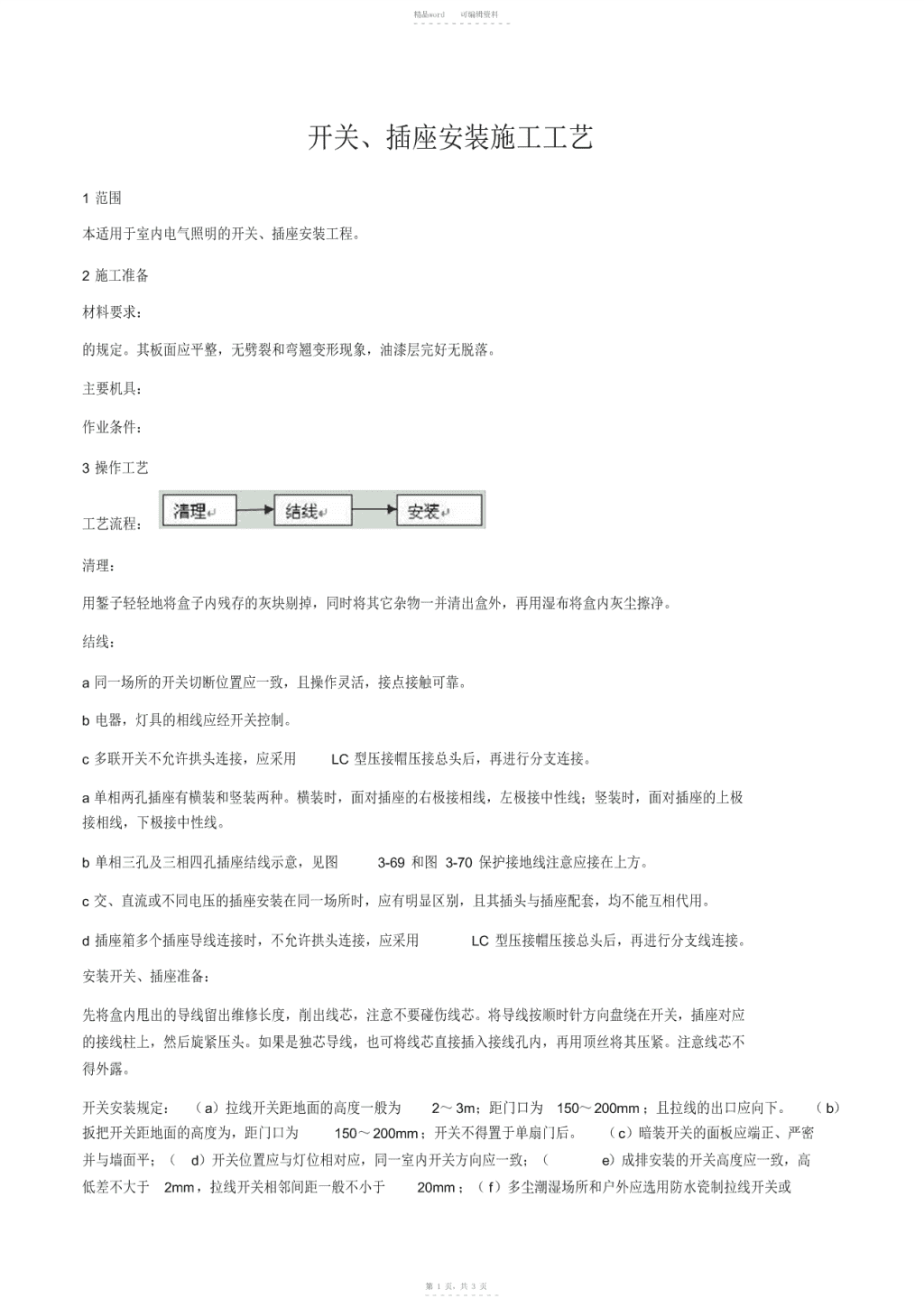

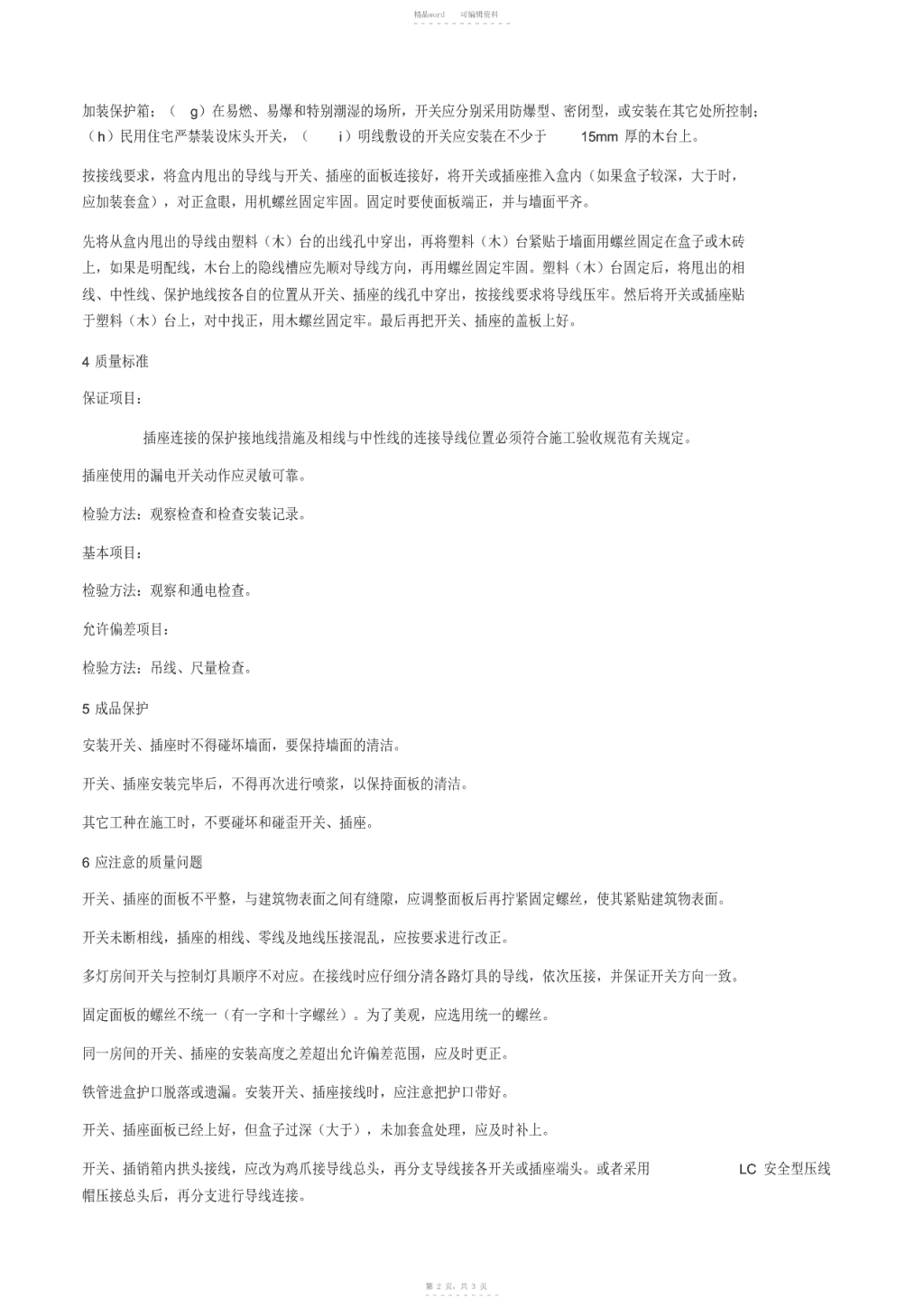

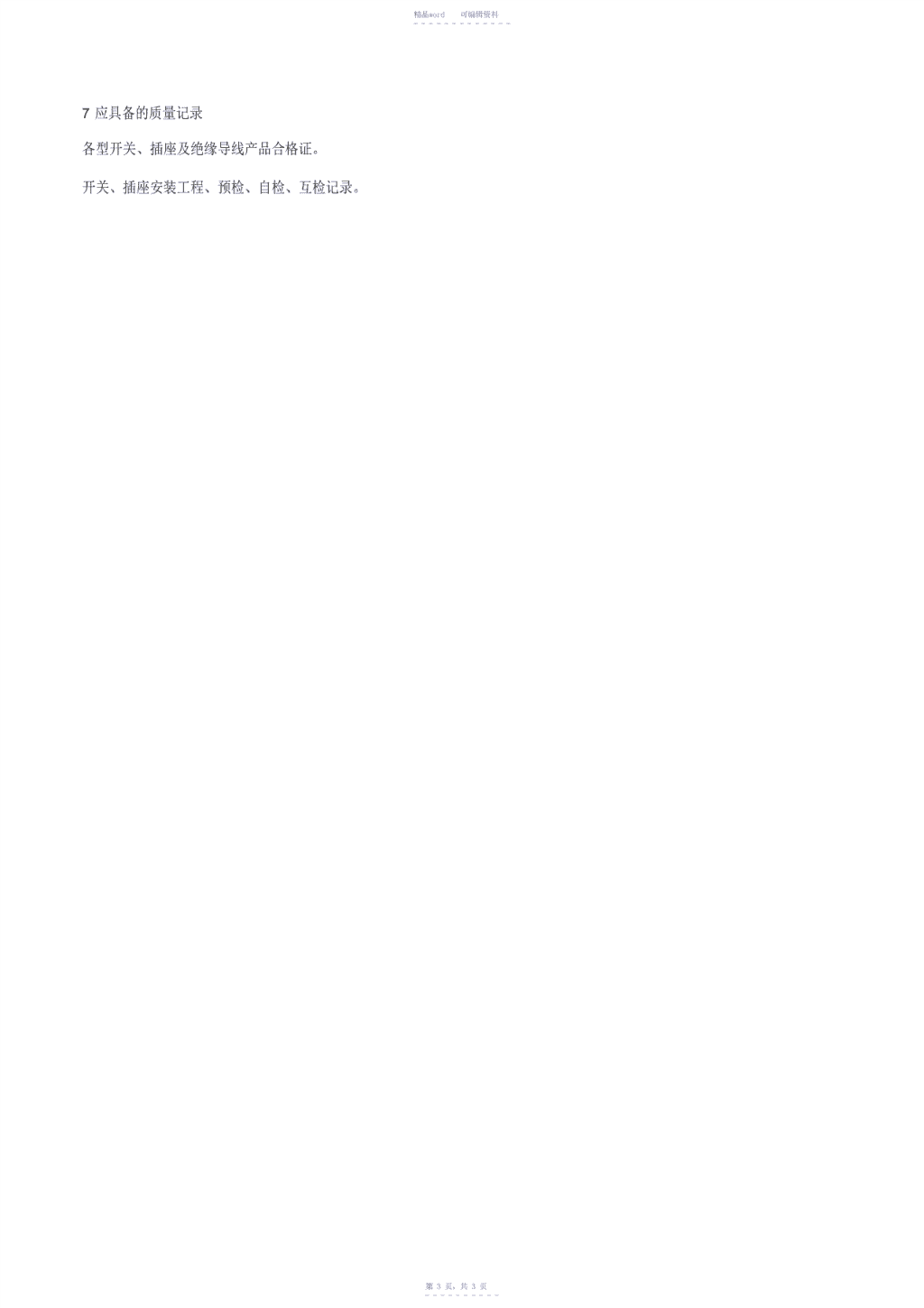

'精品word可编辑资料-------------开关、插座安装施工工艺1范围本适用于室内电气照明的开关、插座安装工程。2施工准备材料要求：的规定。其板面应平整，无劈裂和弯翘变形现象，油漆层完好无脱落。主要机具：作业条件：3操作工艺工艺流程：清理：用錾子轻轻地将盒子内残存的灰块剔掉，同时将其它杂物一并清出盒外，再用湿布将盒内灰尘擦净。结线：a同一场所的开关切断位置应一致，且操作灵活，接点接触可靠。b电器，灯具的相线应经开关控制。c多联开关不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支连接。a单相两孔插座有横装和竖装两种。横装时，面对插座的右极接相线，左极接中性线；竖装时，面对插座的上极接相线，下极接中性线。b单相三孔及三相四孔插座结线示意，见图3-69和图3-70保护接地线注意应接在上方。c交、直流或不同电压的插座安装在同一场所时，应有明显区别，且其插头与插座配套，均不能互相代用。d插座箱多个插座导线连接时，不允许拱头连接，应采用LC型压接帽压接总头后，再进行分支线连接。安装开关、插座准备：先将盒内甩出的导线留出维修长度，削出线芯，注意不要碰伤线芯。将导线按顺时针方向盘绕在开关，插座对应的接线柱上，然后旋紧压头。如果是独芯导线，也可将线芯直接插入接线孔内，再用顶丝将其压紧。注意线芯不得外露。开关安装规定：（a）拉线开关距地面的高度一般为2～3m；距门口为150～200mm；且拉线的出口应向下。（b）扳把开关距地面的高度为，距门口为150～200mm；开关不得置于单扇门后。（c）暗装开关的面板应端正、严密并与墙面平；（d）开关位置应与灯位相对应，同一室内开关方向应一致；（e）成排安装的开关高度应一致，高低差不大于2mm，拉线开关相邻间距一般不小于20mm；（f）多尘潮湿场所和户外应选用防水瓷制拉线开关或第1页，共3页---------- 精品word可编辑资料-------------加装保护箱；（g）在易燃、易爆和特别潮湿的场所，开关应分别采用防爆型、密闭型，或安装在其它处所控制；（h）民用住宅严禁装设床头开关，（i）明线敷设的开关应安装在不少于15mm厚的木台上。按接线要求，将盒内甩出的导线与开关、插座的面板连接好，将开关或插座推入盒内（如果盒子较深，大于时，应加装套盒），对正盒眼，用机螺丝固定牢固。固定时要使面板端正，并与墙面平齐。先将从盒内甩出的导线由塑料（木）台的出线孔中穿出，再将塑料（木）台紧贴于墙面用螺丝固定在盒子或木砖上，如果是明配线，木台上的隐线槽应先顺对导线方向，再用螺丝固定牢固。塑料（木）台固定后，将甩出的相线、中性线、保护地线按各自的位置从开关、插座的线孔中穿出，按接线要求将导线压牢。然后将开关或插座贴于塑料（木）台上，对中找正，用木螺丝固定牢。最后再把开关、插座的盖板上好。4质量标准保证项目：插座连接的保护接地线措施及相线与中性线的连接导线位置必须符合施工验收规范有关规定。插座使用的漏电开关动作应灵敏可靠。检验方法：观察检查和检查安装记录。基本项目：检验方法：观察和通电检查。允许偏差项目：检验方法：吊线、尺量检查。5成品保护安装开关、插座时不得碰坏墙面，要保持墙面的清洁。开关、插座安装完毕后，不得再次进行喷浆，以保持面板的清洁。其它工种在施工时，不要碰坏和碰歪开关、插座。6应注意的质量问题开关、插座的面板不平整，与建筑物表面之间有缝隙，应调整面板后再拧紧固定螺丝，使其紧贴建筑物表面。开关未断相线，插座的相线、零线及地线压接混乱，应按要求进行改正。多灯房间开关与控制灯具顺序不对应。在接线时应仔细分清各路灯具的导线，依次压接，并保证开关方向一致。固定面板的螺丝不统一（有一字和十字螺丝）。为了美观，应选用统一的螺丝。同一房间的开关、插座的安装高度之差超出允许偏差范围，应及时更正。铁管进盒护口脱落或遗漏。安装开关、插座接线时，应注意把护口带好。开关、插座面板已经上好，但盒子过深（大于），未加套盒处理，应及时补上。开关、插销箱内拱头接线，应改为鸡爪接导线总头，再分支导线接各开关或插座端头。或者采用LC安全型压线帽压接总头后，再分支进行导线连接。第2页，共3页---------- 精品word可编辑资料-------------7应具备的质量记录各型开关、插座及绝缘导线产品合格证。开关、插座安装工程、预检、自检、互检记录。第3页，共3页----------'
