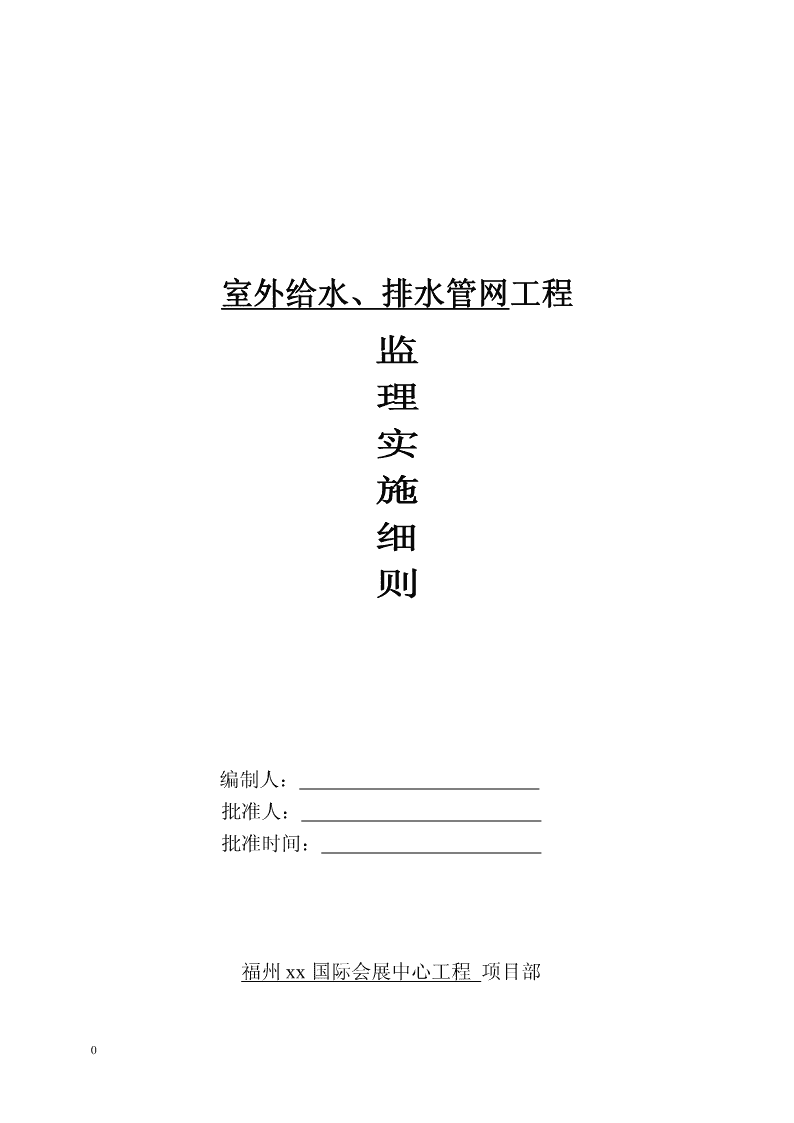

[福州]会展中心室外给排水管网工程监理细则 22页

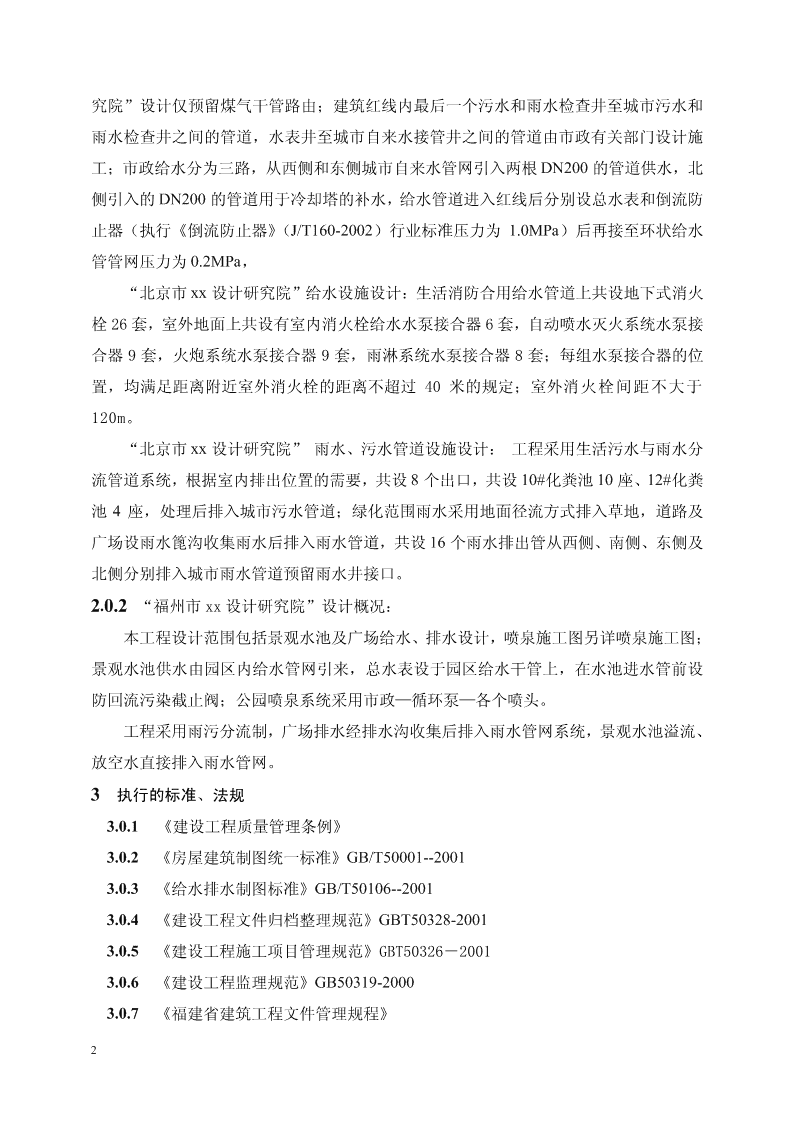

'室外给水、排水管网工程监理实施细则编制人：批准人：批准时间：福州xx国际会展中心工程项目部0 1工程概况整个工程由两个展馆区及会议中心的室内部分和室外园林景观、大型停车场组成；地下室一层，主要是大型停车场，大型超市。展览区地上3层，会议部分地上4层，主要由大展厅，会议厅，宴会厅，中小会议室，洽谈室，公共餐厅组成；（展馆区30.72万平方米，会议中心楼7.41万平方米，总建筑面积38.12为万平方米。建筑高度；展馆19米；会议中心楼36米。）建设单位：福州xx城市建设发展有限公司设计单位：北京市xx设计研究院、福州市xx设计研究院勘察单位：福州市xx勘察院桩基分包单位：福建xx建设集团公司施工总承包单位：中国xx建筑股份有限公司室外配套工程承包单位：福建省xx建设工程有限公司施工监理：上海xx建设监理咨询有限公司2专业工程的概况及特点本专业工程监理实施细则内容主要针对xx国际会展中心室外配套项目的市政给排水管道、消防给水管道、园林景观给排水管道、建筑中水系统及辅助设备，工程属于室外配套项目的组成部分，施工工艺包含安装工程的管道、园林景观施工和部分建筑基础结构、砌体工程以及建筑测量等施工；施工工艺涉及土建、安装、市政及园林等项目，整个室外工程面积大、造价高，分为三个施工段；属大型室外配套工程；本细则适合本工程建筑红线内由“北京市xx设计研究院”、“福州市xx设计研究院”设计的室外给水、室内消防给水的室外部分、室内生活给水的室外部分及雨水污水管道工程施工；其他室内及冷却塔等给排水系统及设备资料参阅相关设计、施工组织设计及监理细则。2.0.1“北京市xx设计研究院”设计概况：室外园林绿化、道路雨水沟及浇洒绿地均由甲方单独委托专业设计院设计（景观水池及广场给水、排水由“福州市xx设计研究院”设计），在绿地里预留了若干阀门井，以备将来水景及园林灌溉使用；室外煤气由煤气设计单位负责设计，“北京市xx设计研1 究院”设计仅预留煤气干管路由；建筑红线内最后一个污水和雨水检查井至城市污水和雨水检查井之间的管道，水表井至城市自来水接管井之间的管道由市政有关部门设计施工；市政给水分为三路，从西侧和东侧城市自来水管网引入两根DN200的管道供水，北侧引入的DN200的管道用于冷却塔的补水，给水管道进入红线后分别设总水表和倒流防止器（执行《倒流防止器》（J/T160-2002）行业标准压力为1.0MPa）后再接至环状给水管管网压力为0.2MPa，“北京市xx设计研究院”给水设施设计：生活消防合用给水管道上共设地下式消火栓26套，室外地面上共设有室内消火栓给水水泵接合器6套，自动喷水灭火系统水泵接合器9套，火炮系统水泵接合器9套，雨淋系统水泵接合器8套；每组水泵接合器的位置，均满足距离附近室外消火栓的距离不超过40米的规定；室外消火栓间距不大于120m。“北京市xx设计研究院”雨水、污水管道设施设计：工程采用生活污水与雨水分流管道系统，根据室内排出位置的需要，共设8个出口，共设10#化粪池10座、12#化粪池4座，处理后排入城市污水管道；绿化范围雨水采用地面径流方式排入草地，道路及广场设雨水篦沟收集雨水后排入雨水管道，共设16个雨水排出管从西侧、南侧、东侧及北侧分别排入城市雨水管道预留雨水井接口。2.0.2“福州市xx设计研究院”设计概况：本工程设计范围包括景观水池及广场给水、排水设计，喷泉施工图另详喷泉施工图；景观水池供水由园区内给水管网引来，总水表设于园区给水干管上，在水池进水管前设防回流污染截止阀；公园喷泉系统采用市政—循环泵—各个喷头。工程采用雨污分流制，广场排水经排水沟收集后排入雨水管网系统，景观水池溢流、放空水直接排入雨水管网。3执行的标准、法规3.0.1《建设工程质量管理条例》3.0.2《房屋建筑制图统一标准》GB/T50001--20013.0.3《给水排水制图标准》GB/T50106--20013.0.4《建设工程文件归档整理规范》GBT50328-20013.0.5《建设工程施工项目管理规范》GBT50326－20013.0.6《建设工程监理规范》GB50319-20003.0.7《福建省建筑工程文件管理规程》2 3.0.8《工程建设标准强制性条文（房屋建筑部分）》3.0.9《建筑给水排水设计规范》GB15-88（1997年版）3.0.10《给水排水管道工程施工及验收规范》GB50268-973.0.11《建筑工程施工质量验收统一标准》GB50300－20013.0.12《建筑地基基础工程施工质量验收规范》（GB50202-2002）3.0.13《砌体工程施工质量验收规范》GB50203-20023.0.14《建筑给水排水及采暖工程施工质量验收规范》GB50242-20023.0.15《建筑给水硬聚氯乙烯（PVC-U）管道工程技术规范》GBJ/CT504-993.0.16《建筑给水聚丙烯（PP－R）工程技术规程》DBJ/CT501-993.0.17《建筑给水聚乙烯类管道工程技术规程》CJJ/T98--2003完整文章下载地址：http://down2.zhulong.com/tech/detailprof747045JL.htm更多监理细则：http://jl.zhulong.com/tech/prof_JL1525.htm3 4监理工作流程参加图纸会审参加设计交底审核给排水工程承包单位施工方案审核施工单位给排水工程质量保证体系审核分包单位资质核查给排水工程施工条件（临时用电及场所、预埋件、土建结构的施工结合部）审核及验收金属非金属管材、阀门、各类表具、消防水过程监理（巡视、旁站、泵接合器及消火栓、附件设备检查、参加预埋管件等隐蔽工等材料设备，检查外观质量及按检验批评定分项、程验收）完整的质量保证资料子分部工程质量审核各子分部、分项工程质量、实施下道工序参与室外排水管道、室外给水管网系统参与各类管道系统水压试验、冲洗、测试及等承压管道和设备的水压试验；室外隐蔽或试运行，室外消火栓系统测试及试射试验；室外埋地排水管道等非承压管道及设备的灌水试安全阀及报警联动系统动作测试；系统试验调试验等设备调试及试运行组织竣工验收监督施工单位整改编写工程质量评估报告参加竣工验收4依据监理合同约定的工程质量保修期监理工作的时间、范围及内容进行工作 5监理工作的控制要点及标准值5.0.1施工前期监理工作的控制要点5.0.1.1审核本工程设计图及有关设计文件，并就上述所发现的设计错漏及有违现行国家标准之处、设计不确定及其设计深度、系统设计与建筑功能的不一致性、系统优化等问题，通过图纸会审、设计交底或其他形式向业主、设计等有关方提出。通过共同努力以求得一个符合现行国家标准、满足建筑使用功能要求，现场施工基本可行、设计意图表达清晰布局及系统基本合理的室外给排水工程建设平台，为室外配套工程施工过程质量、投资、工期等监督管理建立良好基础。5.0.1.2审核给排水工程施工单位资质（其中包括：施工单位的企业资质、营业执照、企业业绩；本工程项目经理资质及等级证书；特种专业施工人员上岗资格证等）要求如下：（1）企业资质、营业执照、项目经理及特种专业人员上岗证等符合国家标准规定，并在法定有效期内；（2）企业资质与项目经理等级与本工程等级相符，企业业绩中包含与本工程相似项目。5.0.1.3审核施工组织设计及施工方案，要求如下：（1）适时性（分包单位应在施工前提出）；（2）技术保证（方案中提出的施工工艺技术符合本工程设计及工程技术难点的施工要求）；（3）人力资源保证（施工企业的人力资源配置满足合同规定的质量工期要求）；（4）安全保证（企业提供的安全保证体系、组织网络完善措施落实、手段合理、满足不同气候、不同场所、夜间及多工种联合施工的安全要求）。5.0.1.4审核给水、排水工程施工质量保证体系，审核要求：工程质量目标明确，质量管理组织机构健全；质量管理三级（企业、项目部、施工班组）网络完整性，质量管理人员资质及数量符合施工合同要求；质量管理人员岗位职责明确；原始记录表格齐全，所用仪器、仪表合格有效；过程质量控制计划严密；质量反馈及时到位。5.0.1.5审核及认定进场材料设备，审核要求：（1）进场的给水、排水工程的安装材料、设备应符合现行国家标准，符合本工程设计要求、合格证等质保资料齐全有效；主要材料设备进场检验应有施工、监理单位共同进行，施工单位为主，监理单位确认、检验结论应有记录；有异议送有资质（即依照法5 律、法规规定，经相应政府行政主管部门或其授权机构认可）的实验室抽样检测，试验时出具的检测报告确认符合现行国家标准及相关技术标准规定，才能在施工中应用；进口材料、设备除上述要求外，还需提供商检证明及中文的规格、型号、性能检测报告，安装使用技术文件；（2）审核进场材料、设备的物流及贮运计划，其运输和贮存应符合材料、设备要求、符合施工进度计划；（3）给水、排水等工程新材料、新设备的进场应经过法定程序批准，并附有合格的新试报告，除需符合上述规定外，还需提供安装、使用、维护保养及试验要求等有关技术文件。5.0.1.6监理工作的技术准备（1）熟悉设计图纸，深化现行国家标准学习，通过图纸会审、设计交底、专家咨询，专题技术讨论、现场勘察等途径深化理解本工程建筑给排水及采暖工程的系统特点及关键的施工工序，为旁站监理的定点选择创造条件；（2）根据建筑给水、排水等安装工程的特点及本工程实际情况，通过协调落实给排水工程总体（室外排水、消防及市政给水管网）和室内（小配套）给排水工程的各专业工序及施工界面的衔接、交叉、预留、预埋等施工作业的工艺、质量措施及其成品保护手段；进一步落实给排水工程与电气安装工程、通风与空调工程及土建相关专业工序的衔接、交叉等施工作业工艺，质量措施及其成品保护问题；（3）根据施工临时供配电及工地实际情况，审核并合理调整土建及各安装专业的用电负荷及配额，检查进场施工的供配电设备（配电箱、开关箱等）的熔丝，导线截面、开关、整定值及其接地保护系统；（4）审查乙烯、氧气等施工设备等动火的安全措施；（5）审查地下室板墙、人防工程等混凝土内预埋的与室外项目相关的接口防水、防渗漏措施，并应符合有关人防工程施工等现行国家标准；（6）依据不同建筑及其给排水工程的要求，审核给排水系统设备施工条件（对土建及配套工程要求），具体要求为：给排水系统设备房主体结构施工完毕；室外构筑物预留、预埋孔洞及管道符合设计要求，水泵等设备基础轴线标高，强度等符合设计及设备安装要求；吊具等安装设备到位，施工通道畅通，配套电气动力设施到位。5.0.2施工过程监理工作的控制要点本工程建筑红线内的给水、消防及雨水污水管道依据北京市xx设计研究院”设计要6 求监督控制；景观水池及广场园林给水、排水依据“福州市xx设计研究院”设计要求监督控制。5.0.2.1“北京市xx设计研究院”设计要求的控制要点管材及接口：室外给水管、消防水管采用钢丝网骨架塑料（HDPE）复合管，电熔连接；室外压力污废水管采用内外热镀锌钢，d＜100mm时采用螺纹连接、d≥100mm时采用沟槽连接；室外污废水、雨水管d＜800mm时，原设计采用PVC-U双壁波纹管粘接，雨水管d≥800mm时采用钢筋混凝土管柔性接口，经设计单位论证后：PVC-U双壁波纹管、钢筋混凝土管改为排水HDPE双壁波纹管承插连接；阀门规格DN≤50mm时采用全铜丝扣截止阀或内螺纹柱塞阀，DN＞50mm时采用法兰铜杆闸阀或柱塞阀及对夹式手动蜗杆聚四氟阀瓣密封的蝶阀，公称压力为1.0Mpa。消防水泵接合器的工作压力1.6Mpa，地上式消火栓的工作压力为1.0Mpa。管道敷设：各种管道在施工前，应对城市接管点的阀门井、污水检查井和雨水检查井的标高和管径进行实测复测。如与施工图标高不一致，应通知设计院进行管道高程调整后，方可施工；当给水管敷设在污水管的下面时，应采用钢管或钢套管，套管伸出交叉管的长度每边不得小于3.0m，套管两端应采用防水材料封闭；排水管道的铺设不得出现无坡、倒坡现象；两检查井之间的管段的坡度应一致。如有困难时，后段坡度不应小于前段管道坡度；排水管道转弯和交汇处，应保证水流转角等于和大于90°，但当管径小于300mm时，且跌水高度大于0.30m时，可不受此限；排水管道跌水水头大于1m时，设跌水井。给水管道管道基础：如为未经扰动的原状土层，则天然地基进行夯实；如为回填土土层，则在回填土地段做300mm厚灰土垫层；如为岩石或为石层，则在岩石或多石地段做150mm厚砂石垫层；如为软泥土则应更换土壤或第2.5-3.0m做混凝土枕基。雨污水管道基础：120°砂石垫层基础的采用条件：岩石和多石土壤、无地下水，非车行道管下的支管，管顶覆土深0.7-2.0m,D<600mm；C15、120°的混凝土基础的采用条件：管道位于车行道下，上壤条件较差，管顶覆土深0.7-4.0m，d200mm1200mm；若采用高密度聚乙烯（HDPE）管，其垫层基础详石家技术标准。施工要求：管道基础应坐落在良好原状土层上，如为刚性接口，其地基承载力特征值fak不得低于80Kpa；如为柔性接口，地基承载力特征值fak；沙石基础的压实系数,按国标04S516要求施工；扰动150mm以内，可原状土夯实，压实系数>0.95；7 阀门井和检查井：排水管埋深小于1.0m，管径＜300MM时，采用￠700MM砖砌直筒型检查井，管径≤400MM时采用￠1000MM砖砌检查井，管径≤600MM时采用￠1250MM砖砌检查井，管径≤800MM时采用￠1500MM砖砌检查井；雨水检查井同一标高处所接支管不超过3条，管顶上部500MM以内，不得回填块石、碎砖；车行道上的所有检查井、阀门井井盖、井座均采用重型球墨铸铁双层井盖和井座；人行道下和绿化带的井盖、井座均采用轻型球墨铸铁单层井盖和井座；给水管道试验压力为0.9Mpa。5.0.2.2“福州市xx设计研究院”景观水池及广场园林给水、排水设计要求的控制要点：景观水池给水管采用钢塑复合管及配件，大于DN50mm的卡连接，小于DN50mm的丝扣连接；喷泉给水管管径大于等于DN100的采用PE管、小于DN100的采用PPR管热熔连接，试验压力1.5MPa；喷泉排水管原设计采用UPVC排水管，会审改水池地漏至阀门段排水管为镀锌钢管；雨水管管材d500以下采用混凝土Ⅱ级管，管道接口采用承插水泥沙浆接口；雨水口与雨水检查井连接管均为D300mm；根据管道挖填断面敷设，给水管覆土不小于0.5m。埋地钢管及阀门外刷热沥青两道，阀门井均采用重型铸铁井盖、井座采用暗杆阀门；水景池排水口配件及安装详04S301—67，雨水口落底0.3m除注明外管底标高为路面下0.8m，i=0.01；每台饮水机供水由区内就近引一根DN25支管，支管上设检修阀井；雨水管顶覆土大于0.8m用沙填至管顶点500mm,其余可填土;5.0.3室外建筑给水、排水质量控制的主要手段室外建筑给水、排水工程可分为室外给水管网(包含园林景观给水)、室外排水管网(包含园林景观排水)、建筑中水系统及辅助设备安装4个子分部工程，每个子分部再按主要工种、材料、施工工艺、设备类别等划分若干个分项工程。对其进行现场施工安装工程质量监理的主要手段是“三控制”即事前预控、事中监控和事后控制。5.0.4室外建筑给水、排水工程事前预控：建筑给水、排水及采暖工程施工现场应具有必要的施工技术标准、健全的质量管理体系和工程质量检测制度，实现施工全过程控制。施工中应按照批准的工程设计文件和施工技术标准进行施工；修改设计应有设计单位出具的设计变更通知单。5.0.4.1监理人员对建筑给水、排水工程项目在现场施工安装之前，首先应熟悉和审核8 各专业设计图纸，在此基础上组织召开施工图技术交底会，由设计人员介绍和说明，施工人员和专业监理工程师可对图纸中存在的问题提出意见，并经设计单位及业主认可形成工程设计文件方可实施。5.0.4.2审查承包商资质，审查管理人员，技术人员资格，对特殊工种人员（如焊工、起重工、锅炉安装工）要持有操作上岗证，由监理审核符合要求后才能参加本项目施工。5.0.4.3组织讨论和审查本项目施工组织设计和施工技术方案，必须经过监理工程师审核确认后方可进行施工，承包单位不得擅自改动。对工程中技术难度大或有特殊技术要求的部分，需要求承包单位做出专题技术施工方案及相应技术措施，由专业监理工程师组织专门审核通过后，予以实施。5.0.4.4在土建主体结构施工时，施工人员必须密切配合土建做好预留洞，预埋件、预埋管的工作，专业监理工程师应及时检查并签认符合设计要求隐蔽工程的验收单；在安装工程前期预留洞，预埋件、预埋管以及设备基础尺寸、大小、位置、标高、坡度等必须符合设计要求，监理工程师应配合施工单位进行现场复测复量，不符合要求的应提出整改要求，直至合格。5.0.4.5监理人员对进场的材料和设备必须严格检查。检查合格并履行验收手续后方可使用。（1）建筑给水、排水及采暖工程所使用的主要材料、成品、半成品、配件、器具和设备及附件必须具有中文质量合格证明文件，规格、型号及性能检测报告应符合国家技术标准或设计要求。进场时应做检查验收，并经监理工程师核查确认。（2）镀锌管及供热用的无缝钢管均应有出厂合格证，管材和管配件的管壁内外厚薄一致，无锈蚀，内壁无毛刺，镀锌层还应内外镀锌均匀，管件不得有偏扣、方扣、套扣不全等现象。（3）对进场PP-R给水管、HDPE排水管，监理人员应检查它的出厂合格证、质量检验机构和卫生检验部门核发的生产许可证。管材和管件颜色要一致。无色泽不均内外壁应光滑、平整、无气泡、裂口、裂纹、脱皮和严重锈斑、凹陷等。（4）建筑排水用硬质聚氯乙烯（UPVC）管材和管件应有质量检验部门的产品合格证，并有明显标志标明生产厂的名称和产品规格。所用胶粘剂应是同一厂家配套产品，并标有厂名、生产日期和有效期。管材内外表层应颜色一致、光滑、无气泡、裂纹，管壁厚度均匀。（5）对工程中各专业系统中使用的阀门进场时，监理人员要同施工单位技术人员共9 同检查，合格后方可使用。阀门必须有出厂合格证，规格、型号、材质符合设计要求。阀门进场后应近批量每批抽查10%做强度和严密性试验，且不少于1个。则应逐个做压力和气密性试验。（6）自动喷水灭火系统中的喷头，报警阀、压力开关、水流指示器等进场时，应严格检查，应有消防部门批准的生产许可证。设备及组件进场时，除一般生产合格外，还必须有国家消防产品质量监督检验中心检测合格的书面证明。闭式喷头应进行密封性试验，并以无渗漏、无损伤为合格。报警阀应逐个进行渗漏试验。（7）生活给水系统所涉及材料必须达到饮用水卫生标准。（8）对进场的设备，例如给排水的水泵及设备等，应组织业主、施工单位、监理人员共同验收。①检查设备的产品合格证、说明书、技术参数是否符合要求。②检查设备的型号、规格、数量是否符合设计要求。③按产品明细表，检查附件、配件的规格、数量是否符合要求。④组织各方人员签名办理书面手续。5.0.5事中控制本控制实际是对给水、排水、消防等各专业系统在现场按图施工时的整个过程控制、安装工艺过程的技术监督，看其施工安装过程中否严格按照工程设计图纸施工，是否严格按照我国有关施工安装规范标准进行施工，所以是非常具体，非常严格、监理工作量最大的一个组成部分，事中监控的主要内容：室外给水管道安装质量的监控;室外排水管道安装质量的监控;管道支、吊、托架制作、安装的质量监控；成品保护的监控。5.0.5.1给水、排水施工过程质量监控的基本要求：(1)建筑给水、排水及采暖工程与相关各专业之间工序交接，应进行交接质量检验，并形成记录。(2)建筑给水、排水等工程的施工应按照批准的工程设计文件和施工技术标准进行施工。修改设计应有设计单位出具的设计变更通知单。(3)隐蔽工程应在隐蔽前经各方检验合格后，才能隐蔽，并形成隐蔽验收记录。(4)地下室或地下构筑物外墙有管道穿过的，应采取防水措施采用柔性防水套管。对有严格要求的建筑物，必须采用柔性防水套管：(5)管道穿过结构伸缩缝、抗震缝及沉降敷设时，应根据情况采取下列保护措施：①墙体两侧采取柔性连接。10 ②在管道或保温层外皮上、下部留有不小于150mm的净空。③在穿墙处做成方形补偿器，水平安装。(6)明装管道成排安装时，直线部分应互相平行。曲线部分：当管道水平或垂直并行时，应与直线部分保持等距；管道水平上下并行时，弯管部分的曲率半径应一致。(7)管道支、吊、托架的安装，应符合下列规定：①置正确，埋设应平整牢固。②固定支架与管道接触应紧密，固定应牢靠。③滑动支架应灵活，滑托与互滑槽两侧间应留有3-5mm的间隙，纵向移符合设计要求④无热伸长管道的吊架、吊杆应垂直安装。⑤有热伸长管道的吊架、吊杆应向热膨胀的反方向偏移。⑥固定在建筑结构上的管道支、吊架不得影响结构的安全。(8)钢管水平安装的支、吊架间距不应大于表1-3的规定。表1-3公称直径1520253240507080100125150200250支架保温22.52.52.533444.56778间距(m)不保温2.533.544.55666.5789.511(9)管道及管道支墩(座)，严禁敷设在未经处理的松土上。(10)管道穿过室外构筑物的墙壁和梁板内,应设置金属或塑料套管。安装在梁板内的套管，其顶部应高出装饰地面20mm；底部应与梁板底面相平；安装在墙壁内的套管其两端与饰面相平。穿过梁板的套管与管道之间缝隙应用阻燃密实材料和防水油膏填实，端面光滑。穿墙套管与管道之间缝隙宜用阻燃密实材料填实，且端面应光滑。管道的接口不得设套管内。(11)弯制钢管，弯曲半径应符合下列规定：①热弯：应不小于管道外径的3.5倍。②冷弯：应不小于管道外径的4倍。③焊接弯头：应不小于管道外径1.5倍。④冲压弯头：应不小于管道外径。(12)管接口应符合下列规定:①管道采用粘接接口,管端插入承口的深度不得小于表1-6的规定。11 管端插入承口的深度表1-6公称直径(mm)202532405075100125150插入深度(mm)161922263144616980②熔接连接管道的结合面应有一均匀的熔接圈,不得出现局部熔瘤或溶接圈凸凹不匀现象。③采用橡胶圈接口的管道，允许沿曲线敷设，每个接口的最大偏转角不得超过2°。④法兰连接时衬垫不得凸入管内,其外边缘接近螺栓孔为宜。不得安放双垫或偏垫。⑤连接法兰的螺栓，直径和长度应符合标准，拧紧后，突出螺母的长度不应大于螺杆直径的1/2。⑥螺纹连接管道安装后的管螺纹根部应有2~3扣的外露螺纹，多余的麻丝应清理干净并做防腐处理。⑦卡箍（套）式连接两管口端应平整、无缝隙、沟槽应均匀，卡紧螺栓后管道应平直，卡箍（套）安装方向应一致。(13)各种承压管道系统和设备应做水压试验，非承压管道系统和设备应做灌水试验。5.0.5.2室外给水工程：xx国际会展中心工程室外给水管网采用直埋式，在管廊中与其他管道同层或分层敷设；若有特殊要求需要架空敷设。(1)沟槽开挖沟槽的断面形式要符合设计要求，施工中常采用的沟槽断面形式有直槽、梯形槽，混合槽等。选择沟槽的断面形式通常根据土的种类、地下水情况、现场条件及施工方法决定，并按照设计规定的基础、管道的断面尺寸，长度和埋设深度选择断面形式。本工程管道敷设于河沙层，经较长时间沉降压实地质情况较好，主要采用梯形槽施工；沟槽开挖深度按管道设计纵断面图确定。应满足最小埋设深度的要求，避免让管道布置在可能受重物压坏处。沟槽底部工作宽度应根据管径大小、管道连接方式和施工工艺确定。沟槽开挖总土方量是根据选定的断面及相邻断面间的距离，按其几何体积计算出区段间沟槽土方量，将各区段计算结果汇总求得。(2)沟槽支撑沟槽开挖较深，土质不好或受场地限制开梯形槽有困难而采用直槽时，需加设支撑。12 支撑是保证施工安全和施工正常进行的必要措施。支撑根据土质、地下水、沟深等条件确定。施工过程中，要更换支撑的立柱和撑杠的位置称为倒撑。当原支撑妨碍下一工序进行、原支撑不稳定、一次拆撑有危险或因其他原因必须重新安设支撑时，均应倒撑。(3)沟槽开挖过程质量控制①.沟槽开挖每侧临时堆土或施加其他荷载时,不得影响建筑物、各种管线和其他设施的安全，不得掩埋消火栓、管道闸阀、雨水口、测量标志以及各种地下管道的井盖，不妨碍其正常使用。人工开挖时，堆土高度不宜超过1.5m，且距槽口边缘不宜小于0.8m。②.沟槽开挖应不扰动天然地基,或地基处理符合设计要求；槽壁平整，边坡坡度符合施工设计的规定。③沟槽中心线每侧的净宽不应小于管道沟槽底部开挖宽度的一半。④沟槽开挖需要支撑时,支撑的施工质量应符合下列规定:支撑后,沟槽中心线每侧的净宽不应小于施工设计的规定,横撑不妨碍下管和隐管,支撑安装应牢固,安全可靠,上下沟槽应设安全梯,不得攀登支撑。(4)管道安装①下管与排管下管应以施工安全，操作方便，经济合理为原则，结合管径、管长、沟深等条件选定下管方法。下管应有专人指挥，认真检查下管用的绳、钩、杠、铁环桩等工具是否牢靠。管与管件应采用兜身吊带，钢管的内外防腐层应采取措施。②管道接口管道接口由管材材质和管口形式决定，本工程管道接口按设计总说明要求d＜100mm时采用螺纹连接、d≥100mm时采用沟槽连接；室外污废水、雨水管d＜800mm时，原设计采用PVC-U双壁波纹管粘接，雨水管d≥800mm时采用钢筋混凝土管柔性接口，经设计单位论证后：PVC-U双壁波纹管、钢筋混凝土管改为排水HDPE双壁波纹管承插连接；(5)阀门井、室外消火栓及水表井安装阀门种类、型号众多，是调节水量、水压、控制水流方向，以及关断水流，便于管道、仪表和设备检修的设施。安装引入管上的水表与其前后设置的阀门和泄水装置总称为水表节点。室外给水管道上的阀门和水表一般设在检查井内，井室内安装阀门时，其承口或法兰外缘与井壁、井底均需保持一定距离，保证安装、拆卸、换零件的操作空问。13 本工程设计阀门规格DN≤50mm时采用全铜丝扣截止阀或内螺纹柱塞阀，DN＞50mm时采用法兰铜杆闸阀或柱塞阀及对夹式手动蜗杆聚四氟阀瓣密封的蝶阀，公称压力为1.0Mpa。消火栓有地上式和地下式两种安装形式。安装位置应根据设计，通常设在交叉路口或醒目地点，基间距不超过120mm，距建筑物不少于5m，距路边不大于2m。地下式消火栓应在地面设明显标志。地下式消火栓井应考虑消防时接管操作的充分空间。本工程设计消防水泵接合器32套，工作压力1.6Mpa；地下式消火栓26个，工作压力为1.0Mpa。(6)管道基础根据当地地基条件、目的要求、工程费用、施工进度和材料来源综合考虑，有原土夯实弧形基础、砂石垫层基础、素混凝土基础等形式。管道地基采用天然地基时，地基不得受扰动。沟槽底为岩石或坚硬地基时，设计无规定时，管身下应铺设砂垫层。非冰冻土地区，管道不得安放在冻结的地基上。给水管道的弯头、三通、管道附件等处应设支墩。防止在管内水压力作用下，产生较大推力，致使接口松动，甚至脱落造成事故。支墩用砖砌或用混凝土建造。主要的支墩形式有水平弯管支墩、三通管支墩、垂直向上弯管支墩和垂直向下弯管支墩、管材附件支墩等。支墩应在坚固的地基上修筑。支墩和锚定结构位置准确，锚定牢固。(7)管道防腐安装在地下的铸铁管或钢管均会遭地下水和各种化学物质的腐蚀，以及电子腐蚀，由于电化学和化学作用，管道将遭受破坏，因此，管道内外要进行防腐处理。防腐施工按设计要求进行。管道内外防腐层遭受损伤或局部未做防腐的部位，下管前应修补，修补后的质量应符合规范。本工程设计要求镀锌钢管、钢塑复合管管外壁刷冷底子油一道，石油沥青两道。(8)管道安装连接过程质量控制①管道安装下管前应先检查管凶的内外防腐层,合格后方可下管。②管节焊接前应先修口、清根，管端端面的坡口角度、钝边、间隙应符合规定，不得在对口间隙夹焊帮条或用加热法缩小间隙施焊。③采用柔性接口在橡胶圈安装就位后不得扭曲。当用探尺检查时，沿周围各点与承口端面等距，其允许偏差应为±3mm。④硬聚氯乙烯给水管溶剂粘接接头适用于公称外径为20~200mm的管道。公称外径14 大于90mm的管材，其溶剂粘接接头的连接宜在提供管材的生产厂进行；在施工现场制作溶剂粘接接头时，公称外径不宜大于90mm。溶剂粘接接头一般采用工厂制造的承口管；当采用平口管在现场加工承口时，施工单位提供的加工方法及设施应处到监理单位许可方可使用。采用承口管时，应对承口与插口的紧密度进行验证。粘接前必须将两管试插一次，使插入深度及松紧度配合情况符合要求，并在插口端表面划出插入承口深度的标线。管端插入承口深度可按现场实测的承口深度。粘接接头不得在雨虽或水中施工。不宜在5℃以下操作。所使用的胶粘剂须经过检验，不得使用已出现絮状物的胶粘剂，胶粘剂与被粘接管材的温度宜基本相同，不得采用明火电炉等设施加热胶粘剂。⑤可采用过渡件串联两端不同材质的管材或阀门、消火栓等附配件。过渡件两端接头构造必须与两端连接接头形式相适应。阀门、消火栓或钢管等为法兰接头时，过渡件与其连接端必须采用相应的法兰接头，其法兰螺栓孔位置及直径必须与连接端的法兰一致。连接不同材质的管材采用承插式接头时，过渡件与其连接必须采用相应承插接头，其承口的内径或插口的外径及密封圈的规格等必须符合连接端承口或插口的要求，当不同材质管材为平口端时，宜采用套筒式接头连接，套筒内径必须符合两端连接件不同外径的规格。过渡件优先采用PVC-U注塑成型或二次加工成型的管件，如采用钢制过渡件，应采用相应的防腐措施。(9)管道附件和附属构筑物安装施工质量控制①闸阀安装应牢固、严密，启闭灵活，与管道轴线垂直。②管道在水平或垂直转弯处、改变管径处、三通、四通端头和阀门处，均应根据管内压力计算轴向推力，并设置止推墩。支墩应在坚固的地基上修筑。当无原状土做后背墙时，应采取措施保证支墩在受力情况下，不破坏管道接口，当采用砌筑支墩时，原状土与支墩间应采用砂浆填塞。管道支墩应在管道接口做完，管道位置固定后修筑。③在砌筑阀门井时应同时安装预留支管，预留支管的管径、方向、高程应符合设计要求，管与井壁衔接处应严密，预留支管管口宜采用低强度等级砂浆砌筑封口抹平。阀门井基础必须浇筑在原状地基或经过回填密实的地层上。混凝土结构的混凝土等级不得低于C15；砖砌体必须采用不低于M7.5水泥砂浆砌筑；砖材必须用机制粘土砖。在地下水位以下的砖砌井室外壁必须做封闭的水泥砂浆抹面防水层。④硬聚氯乙烯给水管采用粘接连接时应设置伸缩节。伸缩节之间距离应根据施工时闭合温度与管道敷设过程中或运行后管道环境介质可能出现的最高温度计算确定。在管道转弯处，伸缩节宜等距离设置在弯头两侧。混凝土水池进出水管。入墙管段必须采用15 专用PVC-U管件或钢制管件，安装定位后用干硬性水泥砂浆分层填实至墙内外皮25mm处，再用聚硫类防水嵌缝材料填实密封。(10)管道交叉处理质量控制①.管道施工与其他管道交叉时，应按设计规定进行处理，当设计无规定，应按施工规范处理并及时通知有关单位。②.混凝土管或钢筋混凝土管与其上方钢管道或铸铁管道交叉且同时施工时，当钢管道的内径不大于400mm时，宜在混凝土管道两侧砌筑砖墩支承。③.给水管道与其下方的钢管道交叉且同时施工时，对下方的管道宜加设套管或管廓。(11)沟槽回填质量控制内容Ⅰ沟槽回填时,槽内砖、石、木块等应清除干净；采用明沟排水时，应保持排水沟畅通，沟槽内不得有积水；采用井点降低地下水位时，其动水位应保持在槽底以下不小于0.5m。回填土或其他回填材料运入槽内时不得损伤管节及其接口。井室周围的回填与管道沟槽的回填同时进行，当不便同时进行时，应留台阶形接茬。Ⅱ沟槽的回填材料，除设计文件另有规定外，应符合下列规定：①槽底至管顶以上50cm范围内不得含有机物、冻土以及大于50mm的砖、石等硬块；在接口处，防腐层应采用细粉土回填；采用石灰土、砂、砂砾等材料回填时，其质量应按设计规定执行。②回填土每层的压实遍数，应按要求的压实度、压实工具、虚铺厚度和含水量，经现场试验确定。管道两侧的压实度不应小于90%。③在管道试压前，管顶以上回填土高度不宜小于0.5m；可留出管道接头处0.2m范围内不进行回填。管道试压合格后应及时回填其余部分。宜在管道充满水的情况下进行余土回填，采取机械回填时，机械不得在管道上方行驶。(12)室外给水管网工程质量验收与检验方法Ⅰ主控项目①管沟的基怪处理和井室的地基必须符合设计要求。检验方法：现场观察检查。②给水管道在埋地敷设时,应在当地的冰冻线以下，如必须在冰冻线以上铺设时，应做可靠的保温防潮措施。在无冰冻地区，埋地敷设时，管顶的覆土厚度不得小于500mm，穿越道路部位的埋深不得小于700mm。16 ③给水管道不得直接穿越污水井、化粪池、公共厕所等污染源。检验方法：观察检查④管道接口法兰、卡扣、卡箍等应安装在检查井或地沟内，不应埋在土壤中。检验方法：观察检查。⑤给水系统各种井室内的管道安装，如设计无要求，井壁距法兰或承口的距离：管径小于或等于450mm时，不得小于250mm;管径大于450mm时，不得小于350mm。检验方法：尺量检查。⑥镀锌钢管、钢管的埋地防腐必须符合设计要求，检验方法：观察和切开防腐层检查。⑦消防水泵接合器和消火栓的位置标志应明显，栓口的位置应方便操作。消防水泵结合器和室外消火栓当采用墙壁式，如设计要求，进、出水栓口的中心安装高度距地面应为1.10m，其上方应设有防坠落物打击的措施。检验方法：观察和尺量检查。⑧各类井室的井盖应符合设计要求，应有明显的文字标识，各种井盖不得混用。检验方法：现场观察检查。⑨设在通车路面或小区道路下的各种井室，必须使用重型井圈和井盖，井盖上表面应与路面相平，允许偏差为±5mm。绿化带上和不通车的地方可采用轻型井圈和井盖，井盖的上表面应高出地坪50mm，并在井口周围以70%的坡度向外做水泥砂浆护坡。检验方法：观察和尺量检查。⑩重型铸铁或混凝土井圈，不得直接放在井室的砖墙上，压墙上应做不秒于80mm厚的混凝土垫层。检验方法：观察和尺量检查。Ⅱ一般项目①管沟的坐标、位置、沟底标高应符合设计要求。检验方法：观察、尺量检查。②管沟的沟底层应是原土层，或是夯实的回填土上，沟底应平整，坡度应顺畅，不得有尖硬的物体、块石等。检验方法：观察检查。③如沟基为岩石、不易清除的块石或为砾石层时，沟底应下挖100~200mm，填铺细砂或粒径不大于5mm的细土，夯实到沟底标高后，方可进行管道敷设。17 检验方法：观察和尺量检查。④管道的坐标、标高、坡度应符合设计要求，管道安装的允许偏差符合表3-2的规定。室外给水管道安装的允许偏差和检验方法表3-2项次项目允许偏差检验方法埋地100铸铁管敷设在沟槽内501坐标拉线和尺量检查埋地100钢管、塑料管、复合管敷设在地沟内或架空40埋地±50铸铁管敷设在地沟内±302标高拉线和尺量检查埋地±50钢管、塑料管、复合管敷设在地沟内或架空±30水平管铸铁管直段（25m以上）40起点～终点3纵横向拉线和尺量检查直段（25m以上）弯曲钢管、塑料管、复合管30起点～终点⑤管道和金属支架的涂漆应附着良好,无脱皮、起泡、流淌和漏涂等缺陷。检验方法：现场观察检查。⑥管道连接应符合工艺要求,阀门、水表等安装位置应正确。塑料给水管道上的水表、阀门等设施其重量或启闭装置的扭矩不得作用于管道上，当管径≥50mm时必须设独立的支承装置。检验方法：现场观察检查。⑦给水管道的污水管道在不同标高平行敷设,其垂直间距在500mm以内时，给水管径小于或等于200mm的，管壁水平间距不得小于1.5m；管径大于200mm的，不得小于3m。检验方法：观察和尺量检查。⑧室外消火栓和消防水泵接合器的各项安装尺寸应符合设计要求,栓口安装高度允许偏差±20mm。检验方法：尺量检查。⑨地下式消防水泵接合器顶部进水口或地下式消火栓的顶部出水口与消防井盖地面的距离不得大于400mm，井内应有足够的操作空间，并设爬梯。寒冷地区井内应做防冻18 保护。检验方法：观察和尺量检查。⑩消防水泵接合器的安全阀及止回阀安装位置和方向应正确,阀门启闭灵活。检验方法：现场观察和手板检查。○管沟回填土,管顶上部200mm以内应用砂子或无块石及冻土块的土，并不得用机械回填；管顶上部500mm以内不得回填直径大于100mm的块石和冻土块；500mm以上部分回填土中的块石或冻土不得集中。上部用机械回填时，机械不得在管沟上行走。检验方法：观察和尺量检查。○井室的砌筑应按设计或给定的标准图施工。井室的底标高在地下水位以上时，基层应为素土夯实；在地下水位以下时，基层应打100mm厚的混凝土底板。砌筑应采用水泥砂浆，内表面抹灰后应严密不透水。检验方法：观察和尺量检查。○管道穿过井壁处，应用水泥砂浆分二次填塞严密、抹平、不得渗漏。检查方法：观察检查。Ⅲ试验项目与管道清洗检验(1)给水管网必须进行水压试验，试验压力为工作压力的1.5倍，但不得小于0.6Mpa，然后降至工作压力进行检查，压力应保持不变，不渗不漏；管材为塑料管时，试验压力下，稳压1h压力降不大于0.05Mpa，然后降至工作压力进行检查，压力应保持不变，不参不漏。(2)给水管道在竣工后,必须对管道进行冲洗,饮用水管道还要在冲洗后进行消毒,满足饮用水卫生要求。检验方法:观察冲洗水的浊度,查看有关部门提供的检验报告。(3)室外消防系统也必须进行水压试验,试验压力为工作为的1.5倍，但不得小于0.6Mpa。检验方法：试验压力下，10min内压力降不大于0.05Mpa，然后降至工作压力进行检查，压力保持不变，不渗不漏。(4)消防管道在竣工前,必须对管道进行冲洗.检验方法:冲洗出水的浊度。5.0.5.3室外排水管道(1)沟槽开挖19 室外排水管道的沟槽与室外给水管道的有所不同，室外排水管道管径较大，一般为重力流管道，在开挖前要做好施工定位放线，可以利用现场已有的施工管线，平行或垂直的道路中心线，或地面上已知的控制点确定排水管道的中心线。确定中心线位置后用坡度板在地面上固定，并测出各坡度板上中心钉的标高，作为开槽、铺设管道的依据。开槽铺设管道时，也可以采用直接测量或其他方法控制管道中心线、槽底高程以及安装管节的高程等。采用坡度板控制槽底高程和坡度时，应符合下列规定：①坡度板应选用有一定刚度且不易变形的材料制作，其设置应牢固。②平面上呈直线的管道，坡度板设置的间距不宜大于20m，呈曲线管道的坡度板间③距应加密，井室位置，折点和变坡点处应增设坡度板。④坡度板距槽底的高度不宜大于3m。⑤沟槽开挖土方量的计算与给水管道沟槽开挖土方量的计算方法相同。(2)沟槽支撑排水沟道的支撑应根据沟深、地下水情况、土质、槽宽、开挖方法和排水方法、地面荷载等因素确定。支撑材料可选钢材、木材或钢材木材混合使用。撑板支撑应随挖土的加深及时安装。撑板的安装应与沟槽槽壁紧贴，横排撑板应水平，立排撑板应顺直，密排撑板的对接应严密。横梁应水平，纵梁应垂直，且必须与撑板密贴，联结牢固。横撑应水平并与纵梁垂直，且应支紧，联结牢固。(3)沟槽开挖过程质量控制沟槽开挖宽度应保证管道结构每侧工作宽度，槽底高程允许偏差为±20mm，不合格则应进行修整。采用坡度板控制槽底高程和坡度时，坡度板应选用一定刚度且不易变形的材料制作，其设置应牢固。平面上呈直线的管道，坡度板设置的间距不宜大于20m，呈曲线管道的坡充板间距应加密，检查井位置、折点和变坡点处应增设坡度板。构槽开挖应不扰动天然地基，槽底如被扰动，应进行地基处理且符合设计要求。槽壁平整，沟槽边坡坡度符合设计规定要求。槽底为岩石坚硬地基时，应按设计规定施工，设计无规定时，管身下方应铺设砂垫层，其厚度应符合施工规范的规定。当槽底地基土质局部遇有松软地基、流砂、溶洞、墓穴等，施工方应与设计单位商定处理措施，并经监理审批同意。管道不得安放在冻结的地基上，管道安装过程中，应防止地基冻胀。20 沟槽采用支撑时，支撑应安装牢固，安全可靠，支撑后不得妨碍下管和稳管。(4)管道安装①管道基础排水管道的基础形式根据设计要求施工。砂及砂石基础材料应振实，并应与管身的承口外壁均匀接触。混凝土枕基适用于干燥土壤中的雨水管道及不太重要的污水支管，常与素土基础或砂土基础同时使用。混凝土带形基础是沿管道全长铺设的基础，适用于各种潮湿土壤，以及地基受力条件不均匀的排水管道。管径为200mm～2000mm，无地下水时在沟槽底部原土上直接浇混凝土基础。有地下水时在槽底10~15cm厚的卵石或碎石垫层，然后在上面浇混凝土基础。采用混凝土管座基础时，在复验管节中心和高程合格后，应及时浇筑管座混凝土。②管道连接排水管道的不透水性和耐久性，在很大程度上取决于敷设管道时管节连接的质量。连接接口应具有足够的强度，不透水，能抵抗污水和地下水的侵蚀并具有一定的弹性。接口采用形式按设计要求施工。根据接口的弹性，分为柔性、刚性和半柔半刚性3种接口形式。柔性接口可采用沥青卷材或橡胶圈接口。柔性接口施工复杂，应严格按照设计要求和施工规范进行。石棉沥青卷材为工厂加工，重量配比为沥青﹕石棉﹕细砂=7.5﹕1﹕1.5。水泥砂浆抹带接口是在管子接口用1﹕2.5~3水泥砂浆抹成半椭圆形或其他形状的砂浆带，带宽120~150mm，一般适用于地基地质较好的雨水管道，或用于地下水位以上的污水直线管道上。钢丝网水泥砂浆抹带接口是将抹带范围的管外壁凿毛，抹1﹕2.5水泥砂浆一层厚15mm，中间采用20号10mm×10mm钢丝网一层，两端插入基础混凝土中，上面再抹砂浆一层厚10mm。适用于土质较好的具有带形基础的雨水、污水管道。③检查井及雨水口砌筑为便于对排水管道系统做定期检查和清通，必须在管道转弯、交会、管道尺寸或坡度改变、跌水等处以及直线管段相隔一定距离的地方设置检查井。检查井在直线管段之间的最大间距应符合设计规定。检查井一般采用圆形，由井底（包括基础）、井身和井盖（包括盖底）3部分组成。监理资料下载地址：http://jl.zhulong.com/jianli.asp21'
