某住宅小区室外给排水工程设计和探究 7页

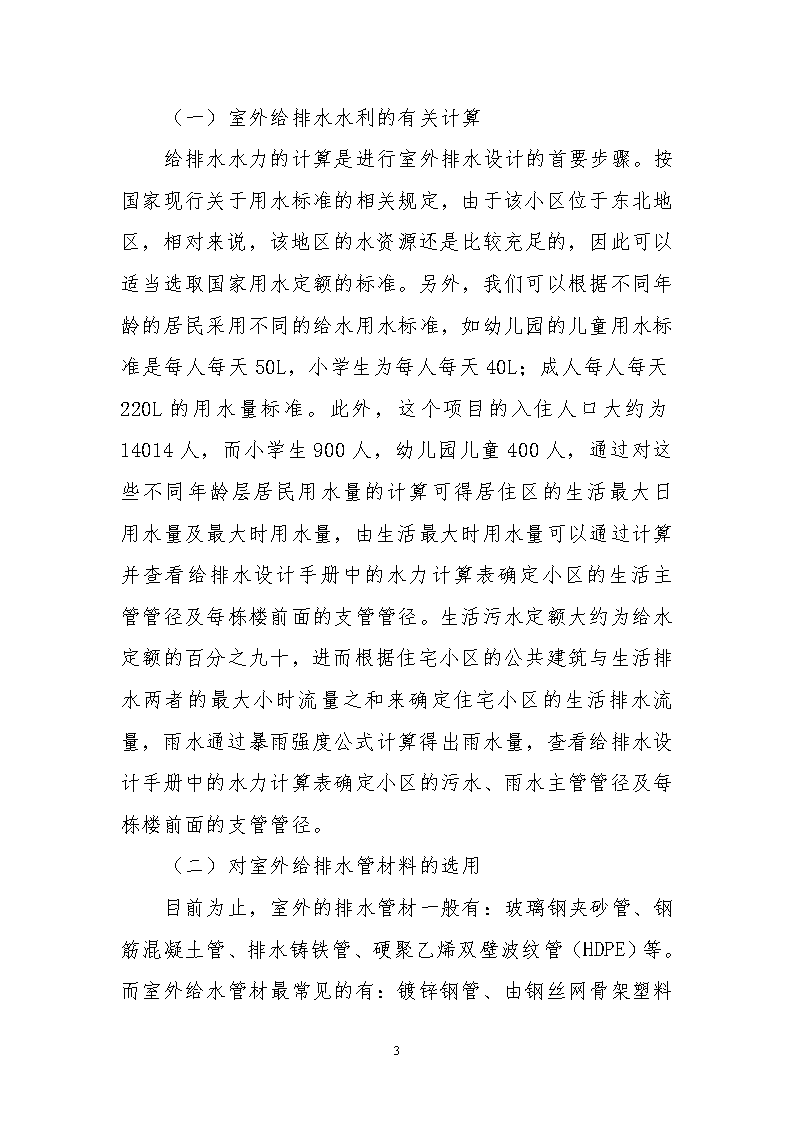

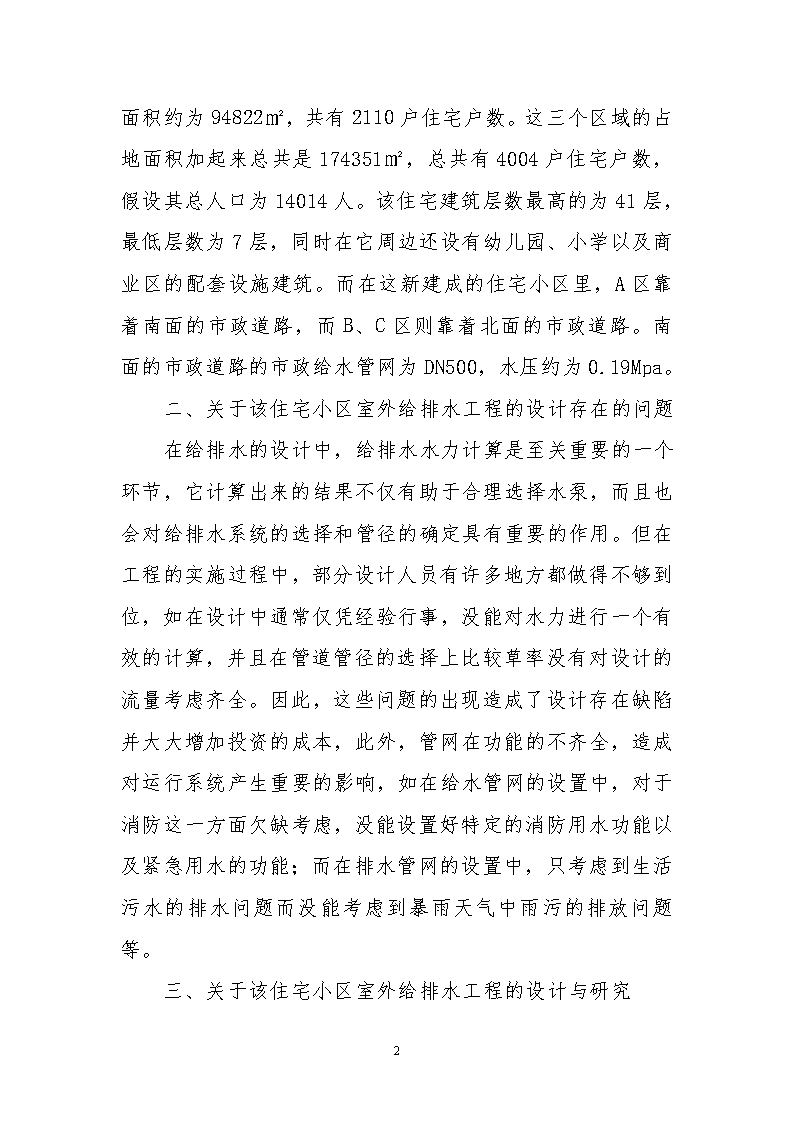

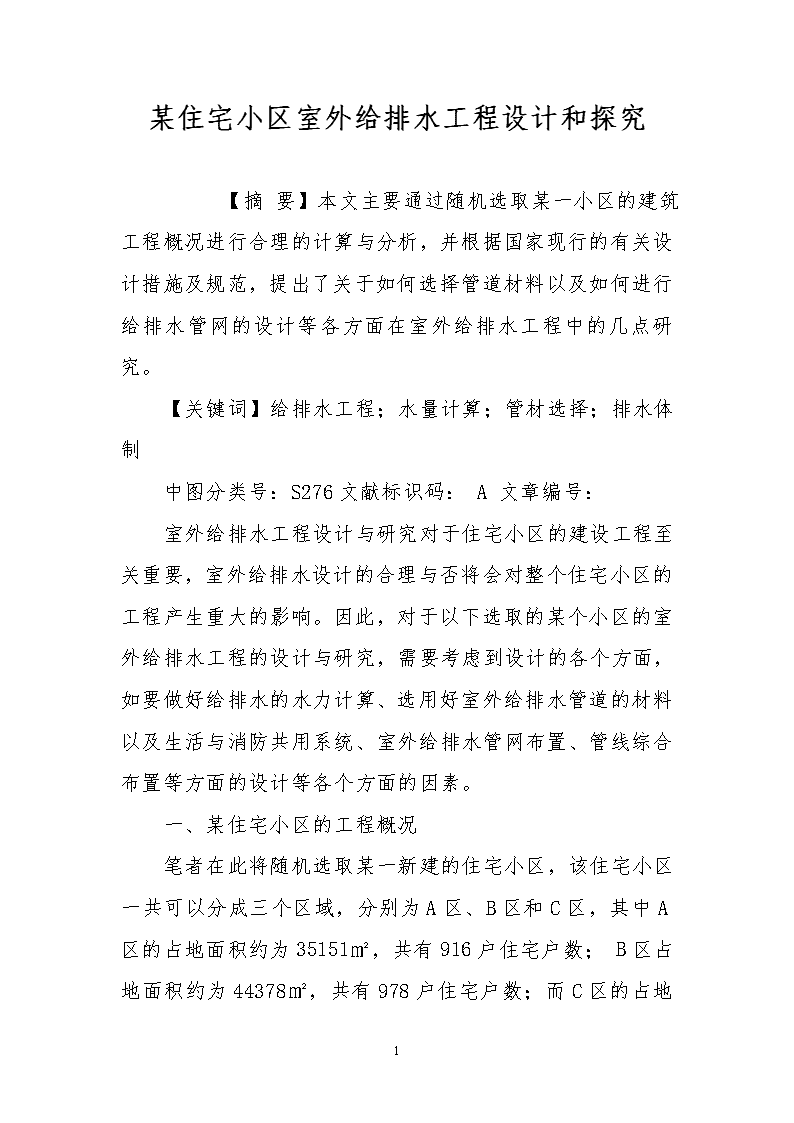

'某住宅小区室外给排水工程设计和探究　　【摘要】本文主要通过随机选取某一小区的建筑工程概况进行合理的计算与分析，并根据国家现行的有关设计措施及规范，提出了关于如何选择管道材料以及如何进行给排水管网的设计等各方面在室外给排水工程中的几点研究。【关键词】给排水工程；水量计算；管材选择；排水体制中图分类号：S276文献标识码：A文章编号：室外给排水工程设计与研究对于住宅小区的建设工程至关重要，室外给排水设计的合理与否将会对整个住宅小区的工程产生重大的影响。因此，对于以下选取的某个小区的室外给排水工程的设计与研究，需要考虑到设计的各个方面，如要做好给排水的水力计算、选用好室外给排水管道的材料以及生活与消防共用系统、室外给排水管网布置、管线综合布置等方面的设计等各个方面的因素。一、某住宅小区的工程概况笔者在此将随机选取某一新建的住宅小区，该住宅小区一共可以分成三个区域，分别为A区、B区和C区，其中A区的占地面积约为35151㎡，共有916户住宅户数；7 B区占地面积约为44378㎡，共有978户住宅户数；而C区的占地面积约为94822㎡，共有2110户住宅户数。这三个区域的占地面积加起来总共是174351㎡，总共有4004户住宅户数，假设其总人口为14014人。该住宅建筑层数最高的为41层，最低层数为7层，同时在它周边还设有幼儿园、小学以及商业区的配套设施建筑。而在这新建成的住宅小区里，A区靠着南面的市政道路，而B、C区则靠着北面的市政道路。南面的市政道路的市政给水管网为DN500，水压约为0.19Mpa。二、关于该住宅小区室外给排水工程的设计存在的问题在给排水的设计中，给排水水力计算是至关重要的一个环节，它计算出来的结果不仅有助于合理选择水泵，而且也会对给排水系统的选择和管径的确定具有重要的作用。但在工程的实施过程中，部分设计人员有许多地方都做得不够到位，如在设计中通常仅凭经验行事，没能对水力进行一个有效的计算，并且在管道管径的选择上比较草率没有对设计的流量考虑齐全。因此，这些问题的出现造成了设计存在缺陷并大大增加投资的成本，此外，管网在功能的不齐全，造成对运行系统产生重要的影响，如在给水管网的设置中，对于消防这一方面欠缺考虑，没能设置好特定的消防用水功能以及紧急用水的功能；而在排水管网的设置中，只考虑到生活污水的排水问题而没能考虑到暴雨天气中雨污的排放问题等。三、关于该住宅小区室外给排水工程的设计与研究7 （一）室外给排水水利的有关计算给排水水力的计算是进行室外排水设计的首要步骤。按国家现行关于用水标准的相关规定，由于该小区位于东北地区，相对来说，该地区的水资源还是比较充足的，因此可以适当选取国家用水定额的标准。另外，我们可以根据不同年龄的居民采用不同的给水用水标准，如幼儿园的儿童用水标准是每人每天50L，小学生为每人每天40L；成人每人每天220L的用水量标准。此外，这个项目的入住人口大约为14014人，而小学生900人，幼儿园儿童400人，通过对这些不同年龄层居民用水量的计算可得居住区的生活最大日用水量及最大时用水量，由生活最大时用水量可以通过计算并查看给排水设计手册中的水力计算表确定小区的生活主管管径及每栋楼前面的支管管径。生活污水定额大约为给水定额的百分之九十，进而根据住宅小区的公共建筑与生活排水两者的最大小时流量之和来确定住宅小区的生活排水流量，雨水通过暴雨强度公式计算得出雨水量，查看给排水设计手册中的水力计算表确定小区的污水、雨水主管管径及每栋楼前面的支管管径。（二）对室外给排水管材料的选用7 目前为止，室外的排水管材一般有：玻璃钢夹砂管、钢筋混凝土管、排水铸铁管、硬聚乙烯双壁波纹管（HDPE）等。而室外给水管材最常见的有：镀锌钢管、由钢丝网骨架塑料做成的复合给水水管、球墨铸铁管以及聚乙烯给水管（PE）等。由于科学技术的不断进步，塑料管材的使用范围越来越广泛，而在这些塑料材料中，HDPE管是最适合用于排水管道的，因为它比金属管更耐腐蚀，水头损失更小，还比金属管和钢筋混凝土管轻便，并且它还比较适合在小区道路下进行埋地的铺设。但它的缺点就是由于是新出现的产品，所以购买的价格相对比较昂贵而该种材料的管道需要订购才会生产，并且它的安装过程也需要一定的技术人员对其进行管理，这样一来，对于普通的施工建设单位来说，它们是很难负担得起该管道的购买和安装费用的。PE管是最适合用于生活给水管道的，PE管也具有许多优点，无论是过流能力和抗渗透能，还是耐腐蚀能力都很强，并且它的密封性也很好，不仅安装方便，价格也相对较低，是很好的适用于室外生活给水工程的管材，其缺点是所能承受的压力等级有限。在沈阳地区，由于前段时间某大型小区由于施工方采购的PE管存在质量问题，不能满足其应该满足的承压要求，造成在生活给水管道施工完成后多处爆管，对整个小区的施工进度及房屋的销售造成了很不好的影响。所以，沈阳现在大多，在排水水管的选材上，一般是选用硬聚乙烯双壁波纹管（HDPE）；在生活给水管的选材上一般选用的是钢塑复合管，好提前对管材的承压能力加以控制。（三）管网的合理设计7 给排水管网的设计是整个建筑工程中很重要的一个环节，而对室外给排水管网进行设计时，不仅要考虑到在基础建设这一领域上的投资成本，而且还要考虑到该系统在今后运行中的经济性以及可靠性等各方面。对于给水管道，首先，要考虑到该给水管道的经济流速的选择，在该给水系统中，如何实现管径选择的合理经济是整个经济流速中的关键点。而在相同的管网系统里面，流速与给水管径具有密切的关系，在输送流量相同的情况下，流速是与给水管径设计的尺寸成反比的。因此，在对管网进行设计的时候，比较适宜通过平均经济流速的采用来确定管径的大小。此外，对于室外排水管网的设计还应考虑到如何对污水、雨水进行分流排放等问题。7 由于受到经济因素的限制，很多城市的排水管网的设计均采用雨污合流的方式，而随着经济不断深入发展以及人们的生活水平的逐渐改善，给排水管网的设计也在不断实现专业化，目前为止，基本上大部分城市都进行了雨污分流的设计，或对雨污分流管网进行改造。室外排水管道的有关设计，关键是要注意到流速、管道的坡度、埋深及管径选择等各个方面。在管径选择方面，应在目前的排水能力得到满足的条件下，管道设计的管径方面也要有效满足后期工程在建设方面的施工需要，尤其是在大型小区内，工程多数分期建设，很多建筑设施尚不完备，还处于修建或改造的过程中，相应它对管道设计中的管径大小也会具有不同的要求，这样主管径就要从全局考虑，满足全部工程竣工后的使用要求。再次，对于管道的埋深方面，要综合考虑各方面的情况和条件，尽量将水管设计的深度跟当前的经济水平相适应。一方面既要保证管线的深度，从而让雨水和污水能够通过重力流的作用顺畅地排入市政管网；另一方面，管道也不适宜挖得过深，因为在现有的技术条件下，挖得过深会给施工带来困难，同时也会使得整个给排水施工的成本大大提高了。而根据车道情况的不同，对水管道的管顶覆盖也应有所不同。最后，关于排水管道铺设的流速与坡度这两者的关系，设计者应综合考虑到他们的相互作用与影响，流速是跟坡度成正比的。（四）其他方面的综合考虑7 一方面，对室外排水管道进行设计时，雨水管线、污水管线、给水管线等这些管线的布置并不是孤立分开进行的，同时它还应考虑到整个小区的燃气、热力、电信、电力等各个直埋的地下管沟，在进行室外给排水管线的布置时，要根据规划部门给出的综合管网对这些管线综合起来考虑。另一方面，在进行室外给水工程的设计时，应要考虑到消防这一方面，由于小区楼与楼之间相隔比较近，容易引起连发性的火灾，因此给水工程的设计，还应考虑到如何实现生活给水系统与消防系统共用这一领域的需要。如不同领域的用水要考虑好它的供给来源，消防用水方面，应在给水管网上布置室外消火栓。最后，在室外给排水工程施工过程中，有关监理人员还应定期对这些项目进行检查，对于不符要求或出现漏洞及安全隐患的地方，要让项目的有关负责人即时进行修改和维护。四、结束语室外给排水工程对住宅小区的影响非常重大。而室外给排水在设计这一方面，应综合考虑好上述的各项因素，无论是给排水水管的选材还是管网的设计以及消防安全等其他综合方面的因素，有关设计人员都应考虑周全，从而实现室外给排水工程设计的最优化。【参考文献】[1]温智宽.某住宅小区室外给排水工程设计与研究[J].沿海企业与科技，2011,05.[2]郭文娟，杨力，张荣辉.关于给水管道优化设计的几点思考[J].给水排水，2011，（5）.7'
